在机械设计说明书等文件中，可以将CAXA的制图文件以OLE图形对象的形式导入到word中，不需要修改颜色，不需要截图，不需要其他软件辅助，同时修改方便（以后直接双击该OLE图形即可打开CAXA软件进行修改）。
先介绍一下插入OLE图形的方法，一种是在word中选择 “插入-对象-caxa工程图文档”然后绘图，另一种是在现有的CAXA文档中选中曲线，ctrl+c复制，然后在word中ctrl+v粘贴。为了备份制图文件，建议使用第二种方法。
对于软件版本，推荐使用目前的最新版CAXA CAD 2016r1，该版本导出图形的线宽处理较好。

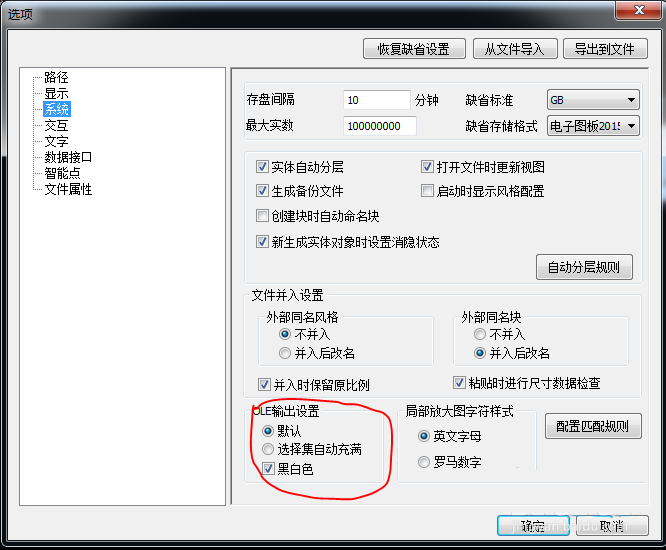

1、首先对CAXA软件进行设置：在“菜单-工具-选项-OLE输出选项”中“默认”指的是软件视图的边界就是得到的OLE图形的边界；“选择集自动填充”是指自动对内容缩放以显示全部图形，但是会在边缘留下很多空白，所以还是建议用“默认”，方便调整空白“黑白色”指的是，不管CAXA中线条是什么颜色，到word中都是黑色（背景白色），建议打上对勾

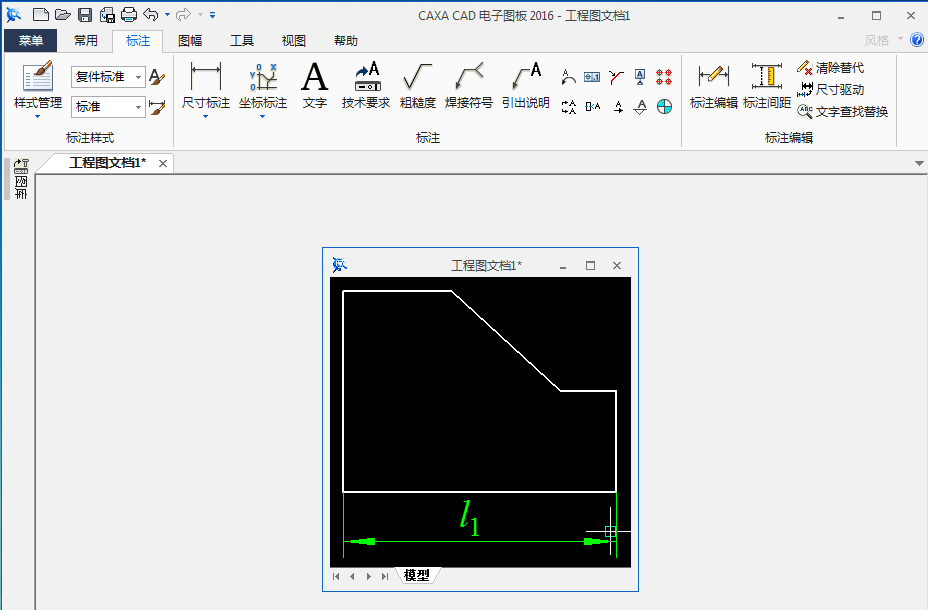

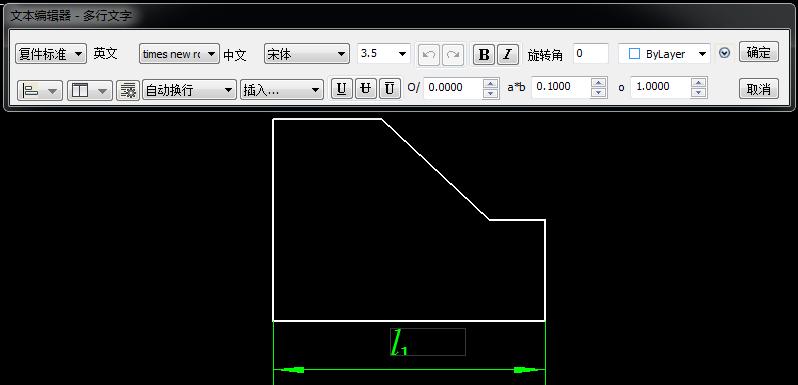

2、然后是字体的问题，如果word中要插入标准的制图时字体不用修改，但是要插入示意图时最好修改一下。在“文本样式”里面对标准样式新建一个副本并如图进行修改（第一个图）。注意！其中倾斜不是斜体，还是0度，想加斜体字用“文本”功能（如第二个图，标注时，先用文本替代以空格替换掉原来的尺寸，然后单独加一个“文本”输入对应的字母，设置斜体，同时可以加上下标）。

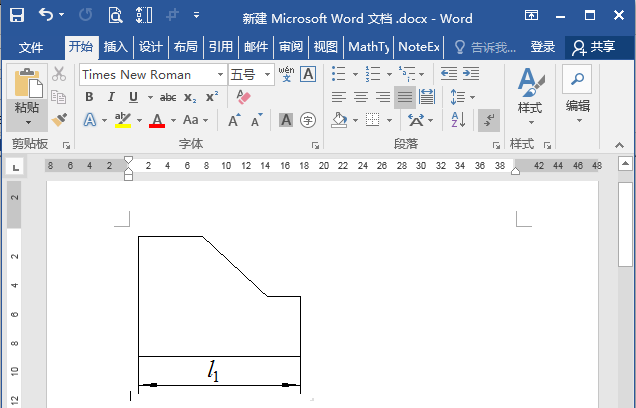

3、将CAXA软件或者当前窗口大小还原，调整视图的长宽，可以用F3键使对象全部显示，然后ctrl+a全选，ctrl+c复制，然后到word中ctrl+v粘贴，ok
4、最后说一下OLE图形的线宽问题。
不要以为没有显示线宽，实际可能只是没有放大到足够大而已，在word中调整视图比例或者按着ctrl点鼠标滚轮就会发现，线宽是有区别的；
虽然目前还没有找到完全按照1:1输出到word的方法，但是可以按以下方法使线宽显示比例增大：在caxa中缩小显示比例和窗口大小，关闭caxa窗口并更新后word中图形会变小，拉动图形一角使之变大，ok，线宽增大了。反之线宽变细。
