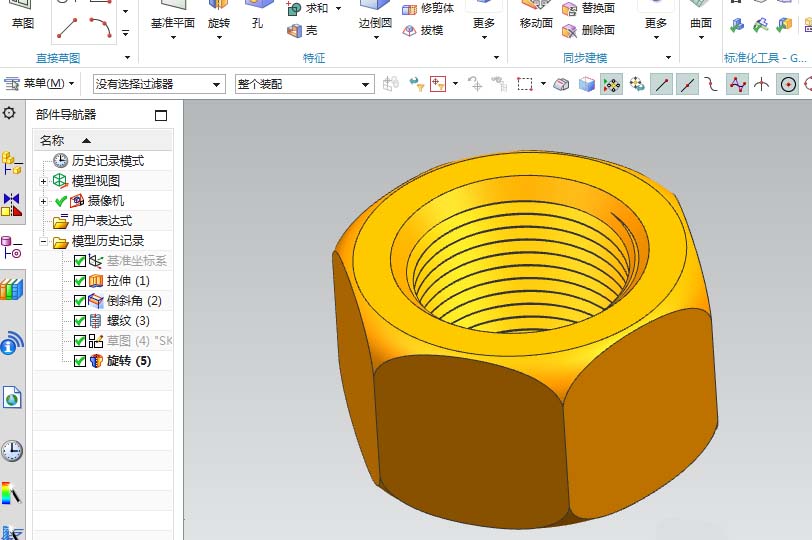

上一课讲解了关于螺母的绘制方法，为了使用螺母更加好看，需要切除其棱角，由于螺母是六边形，需要用旋转切剪才能完成零件设计，本节UG10.0教程讲解关于旋转切剪命令的使用技巧，欢迎学习。下图为切剪后的螺母图形；

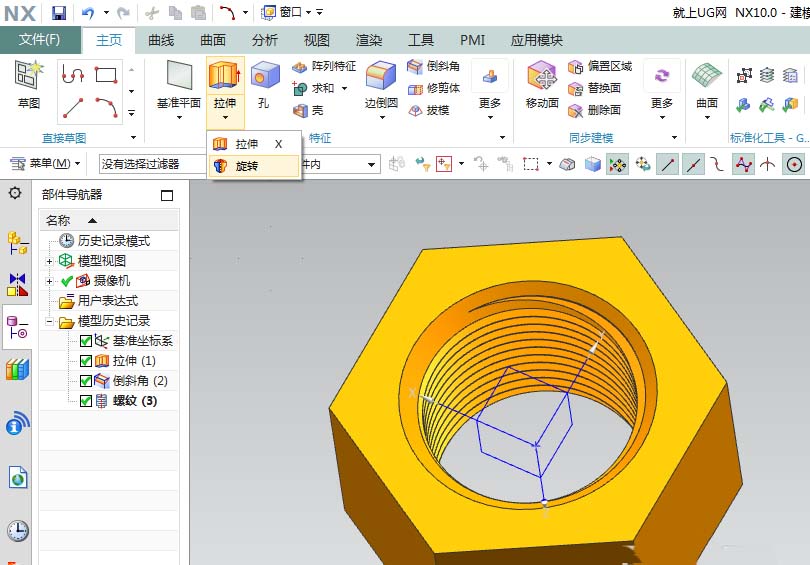

1、展开拉伸命令的下拉菜单，找到旋转命令；

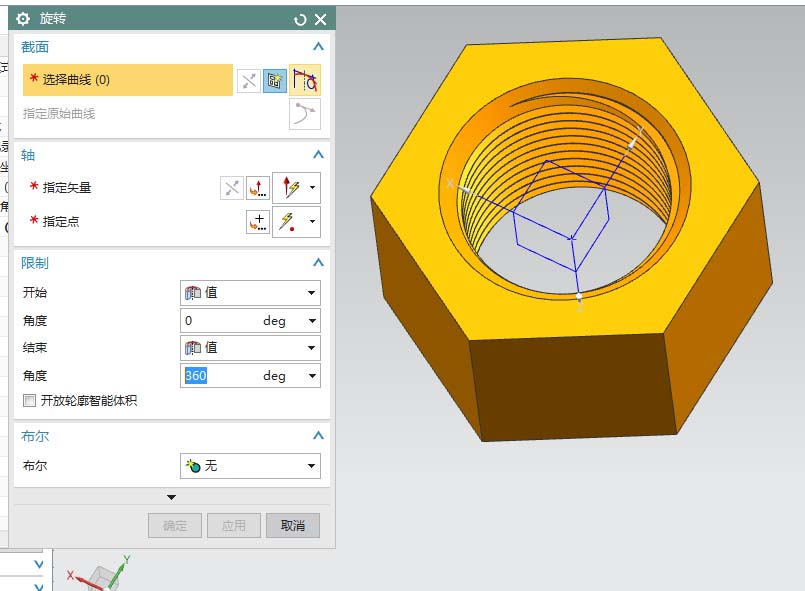

2、点开旋转命令后，其绘图菜单如下；接着点绘制草图；
3、此时在选择草图平面时，一定要注意，需要先择YZ平面；（选择最大边界的方向才能一次切剪成功）

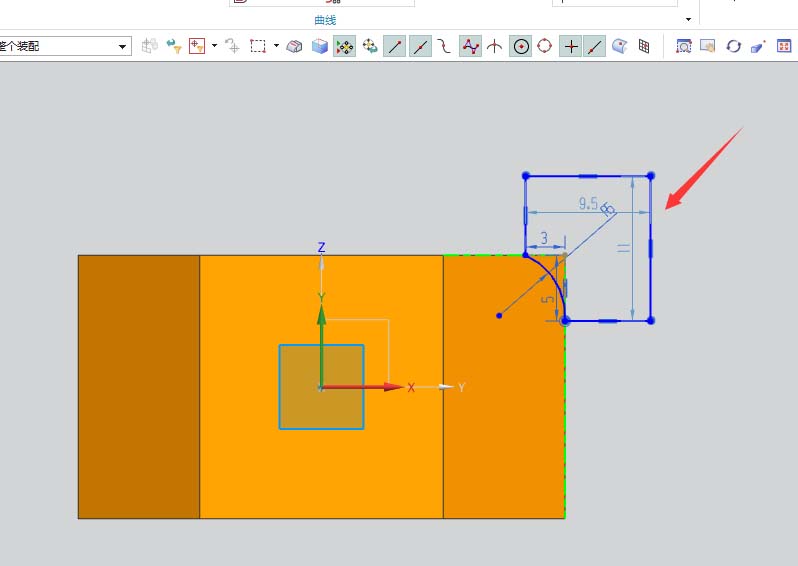

4、使用直线、圆弧绘制好的第一个界面如下；

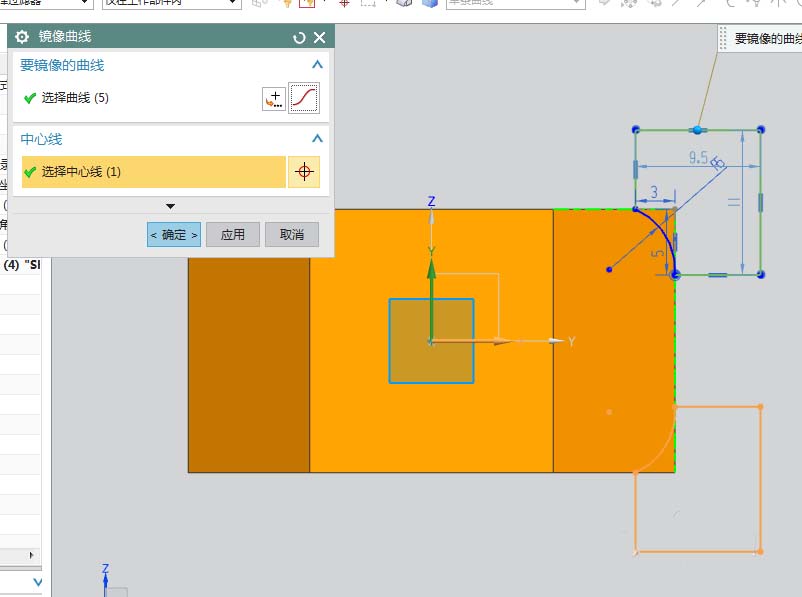

5、通过运用曲线镜像命令，完成底部曲线；（对于对称图形中，相同的特征，不需要重绘，使用镜像即可）

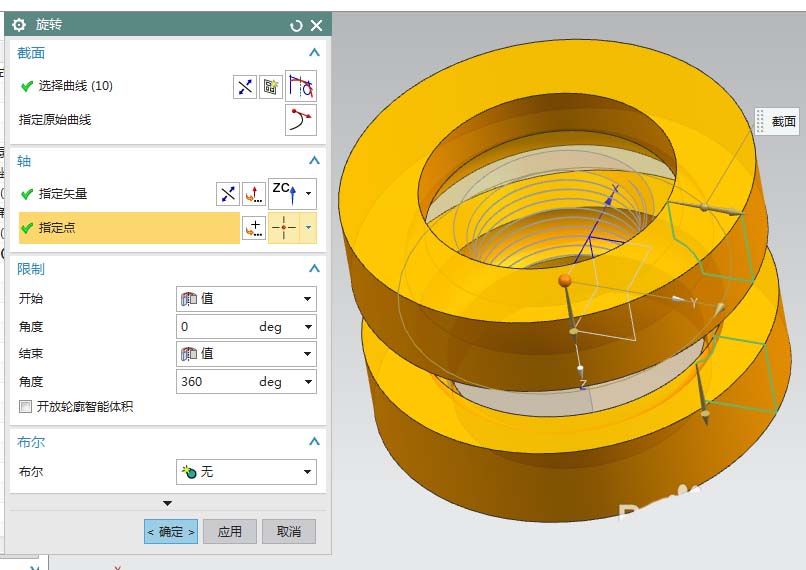

6、曲线绘制完成后，点草图，其得到的三维图形如图1，然后通过对旋转菜单中的布而运算执行求差，最终得到的图形如图2.
