Solidworks如何快速画钣金折弯件？用钣金法兰，非常方便，下面与大家一起分享。

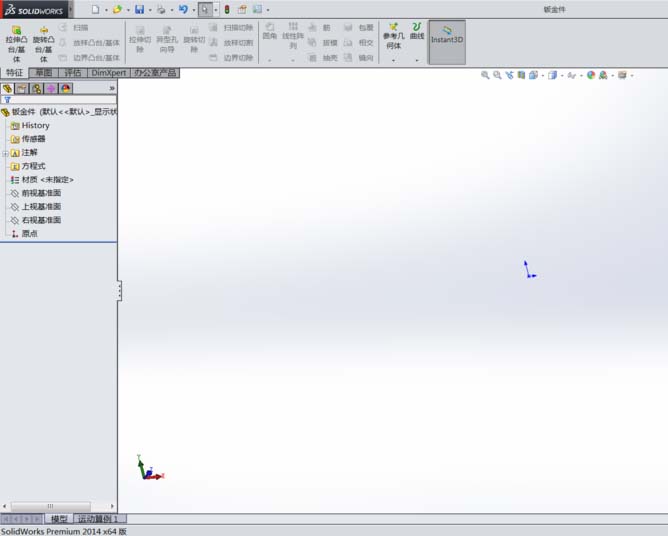

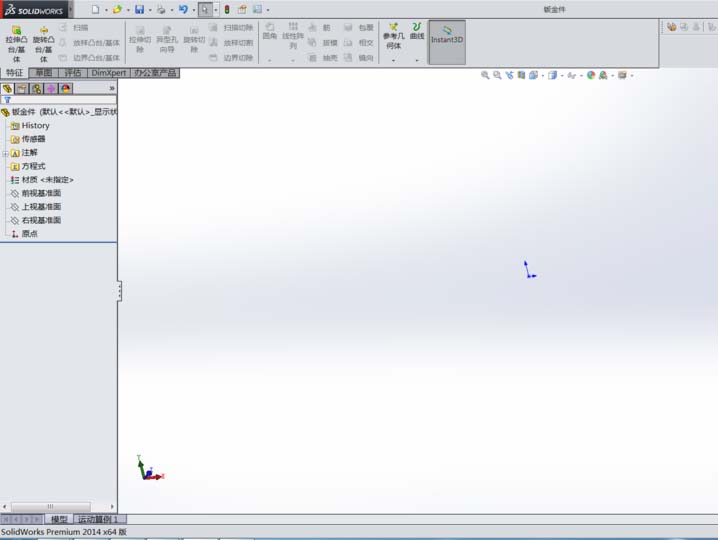

1、新建钣金零件：运行Solidworks软件，文件--新建--零件--确定，保存为钣金件。

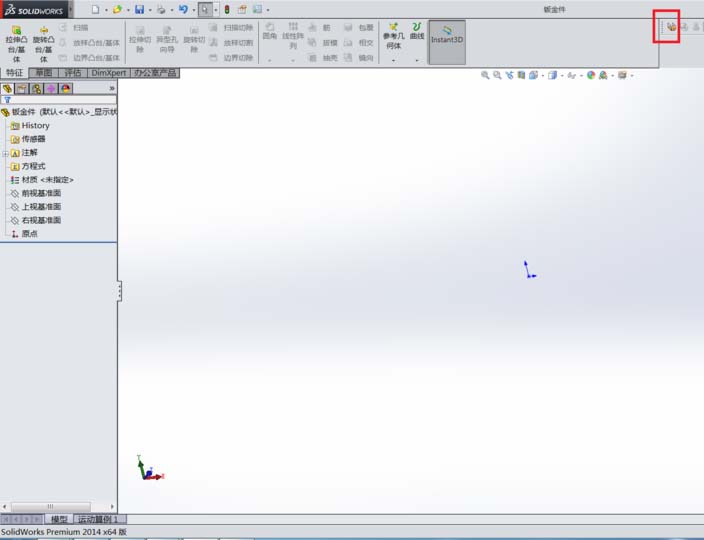

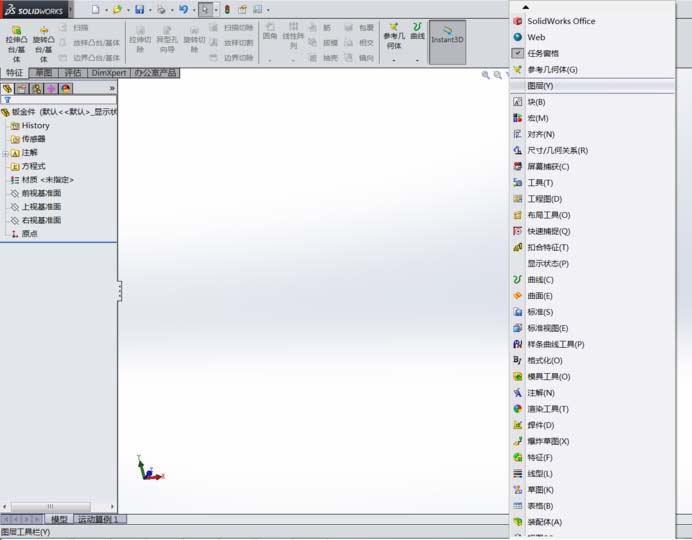

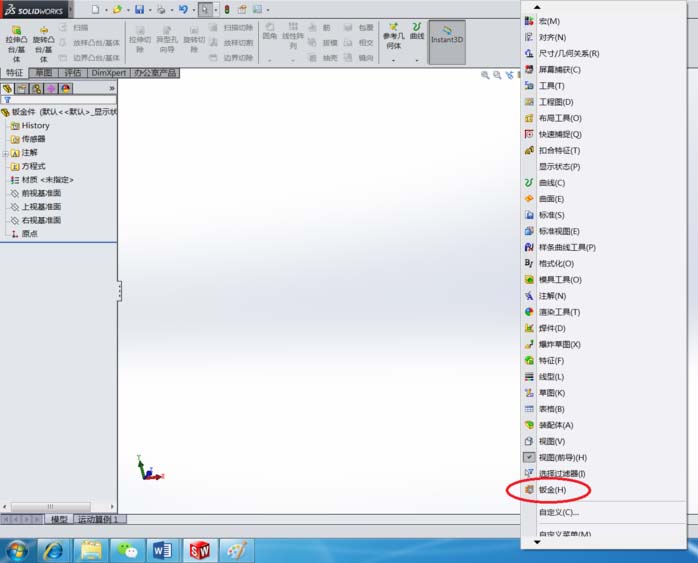

2、调出钣金命令栏：将鼠标光标定位在工具栏并右键单击，界面会自动跳出工具选择。单击向下按钮，找到钣金，左键单击钣金，界面自动跳出钣金工具栏。

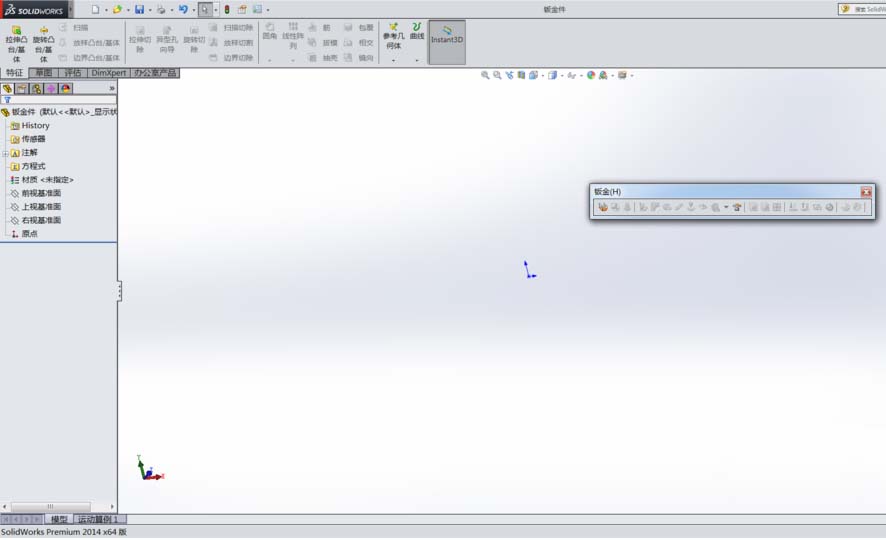

3、布局工具栏：鼠标左键单击跳出的钣金工具栏不放，并拖动鼠标使工具栏放置在合适位置时放开左键即可。

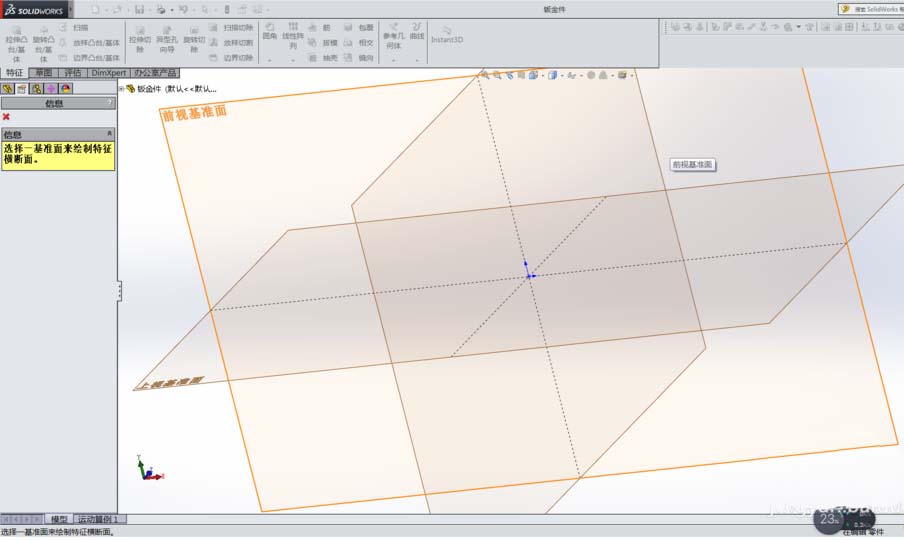

4、选择钣金绘制基准面：单击钣金--前视基准面，即进入草图绘制界面。

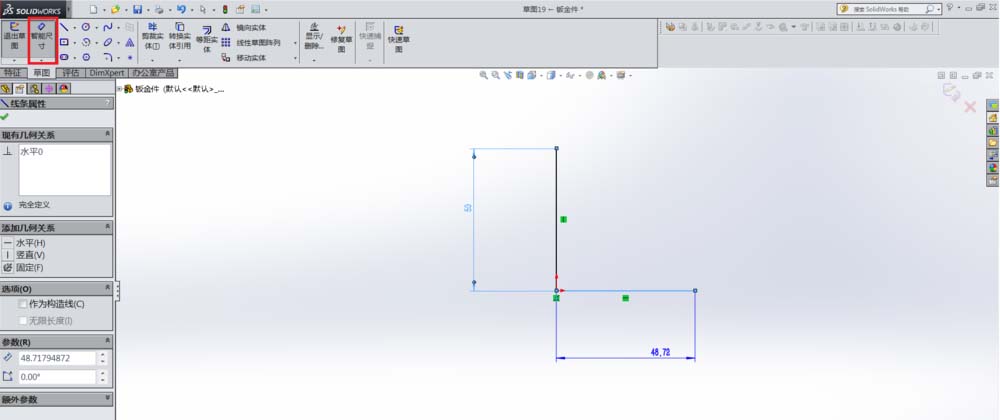

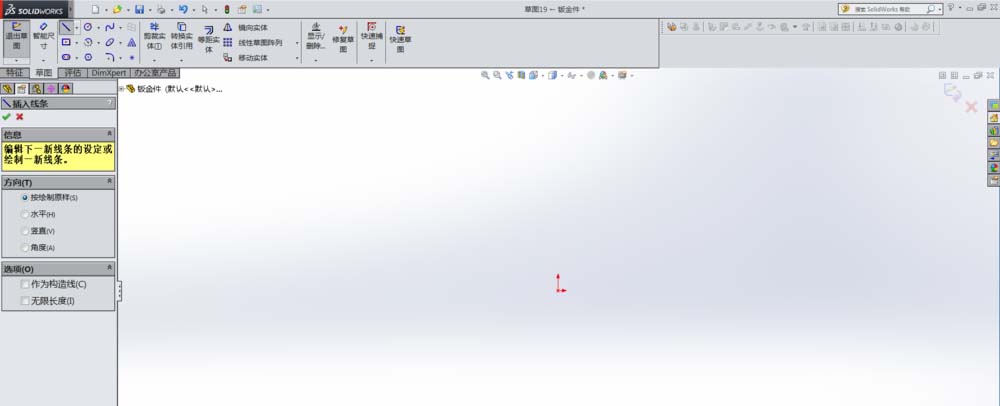

5、草图绘制：单击直线命令，在草图界面绘制草图。

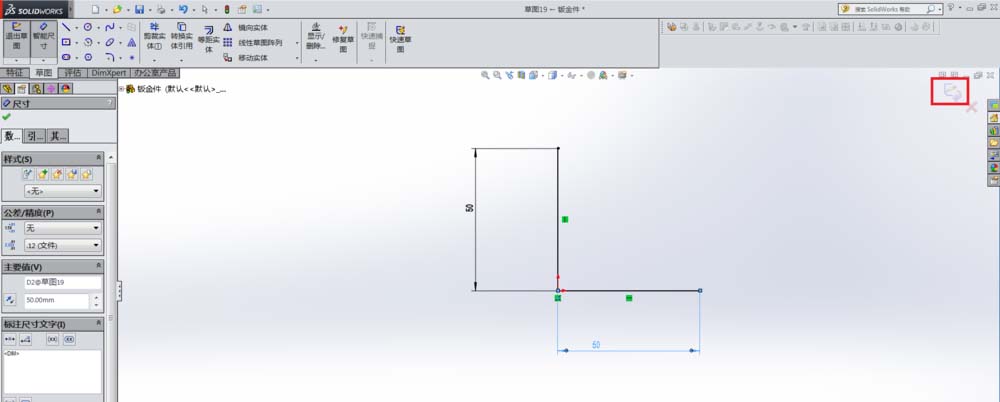

6、草图尺寸定义：单击智能尺寸，编辑直线长度。（光标定位在需要编辑尺寸的直线上，单击拖动鼠标，更改长度后单击“√”）

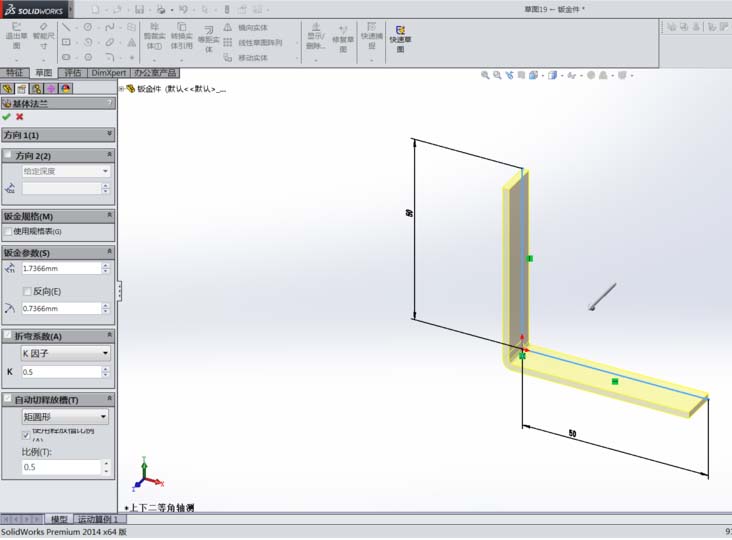

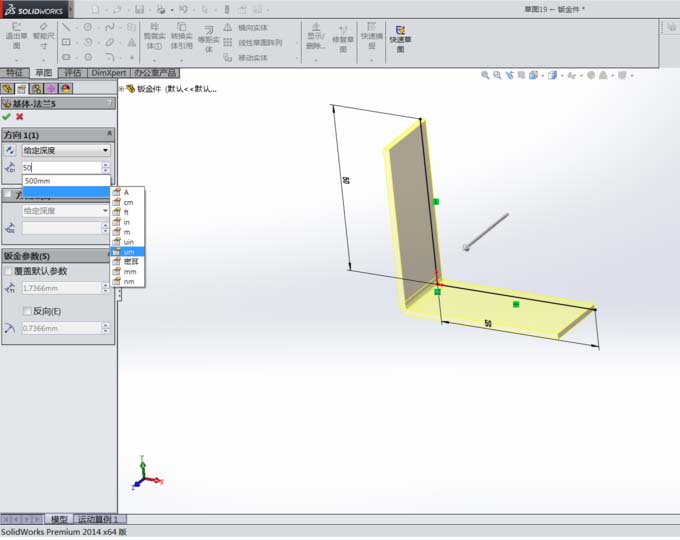

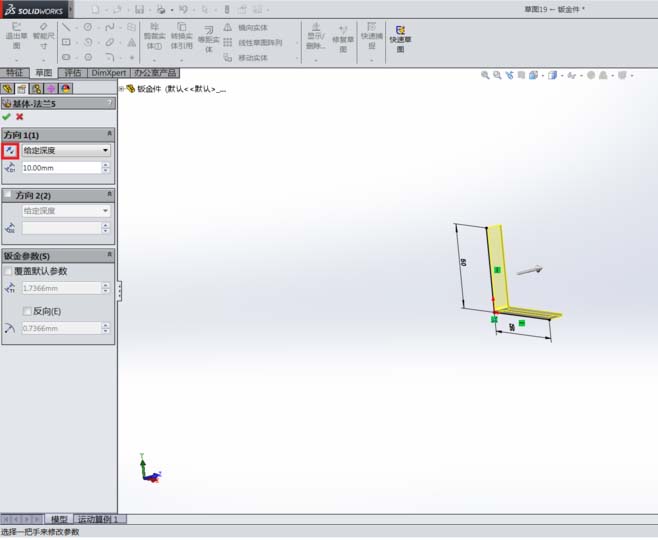

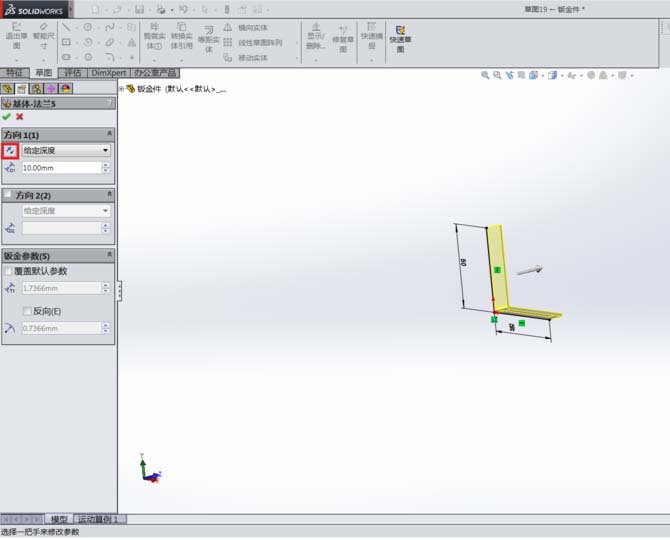

7、定义法兰：草图尺寸定义好后，左侧界面自动跳转到法兰定义，可编辑法兰方向和深度（及高）。单击红色方向标即可更改方向。

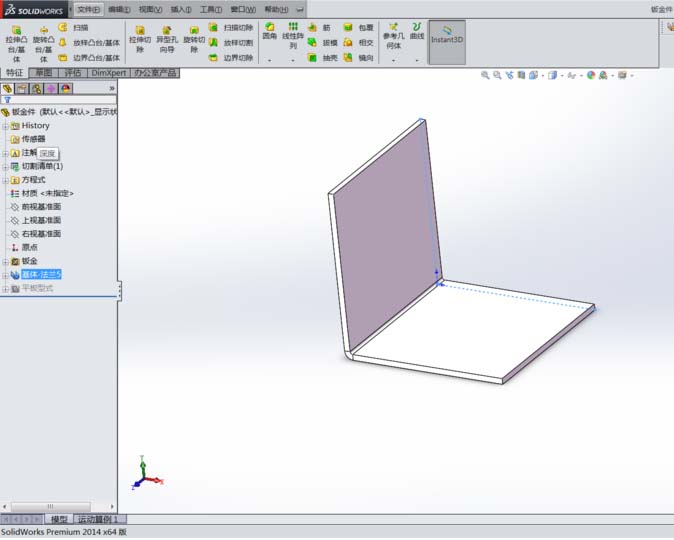

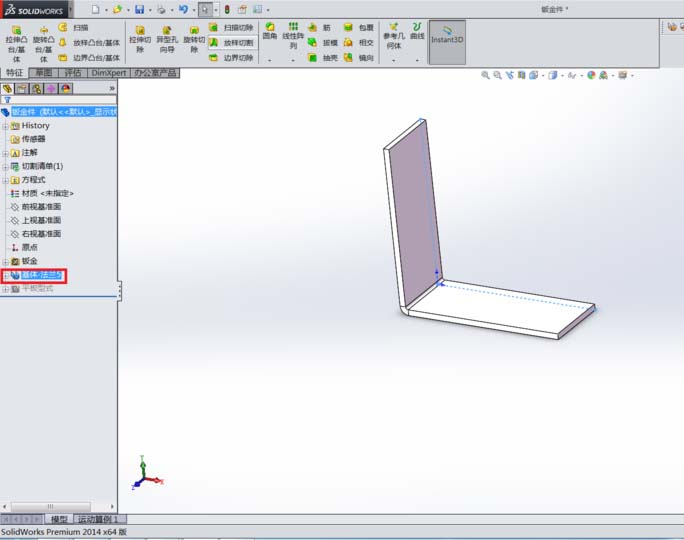

8、完成钣金件或不满意再次更改部分尺寸：按照以上步骤即可绘制好钣金件的3维，如部分尺寸要求变化，不用重新重复以上步骤，只需展开基体-法兰，单击草图或基体折弯即可进行长度和折弯部分的尺寸修改。

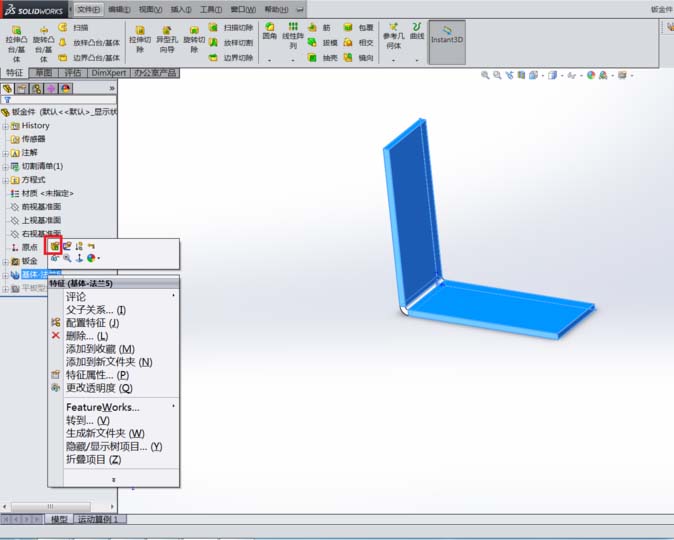

9、更改深度和方向：若想更改深度和方向，单击基体-法兰，选择编辑即可进入修改。
