经常使用Solidworks软件的小伙伴们肯定对装配的几种关系很熟悉。但对于宽度装配的最快捷方式你知道吗？下面与大家一起分享。

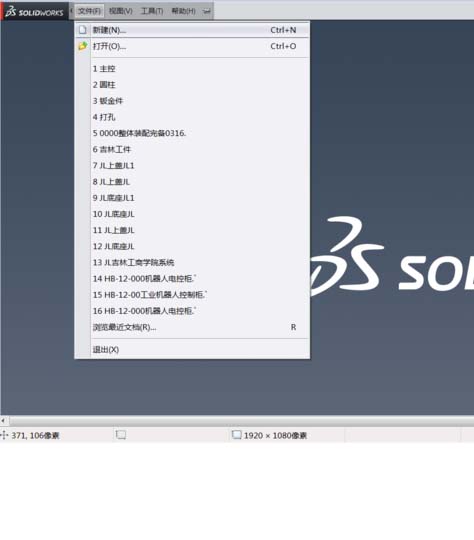

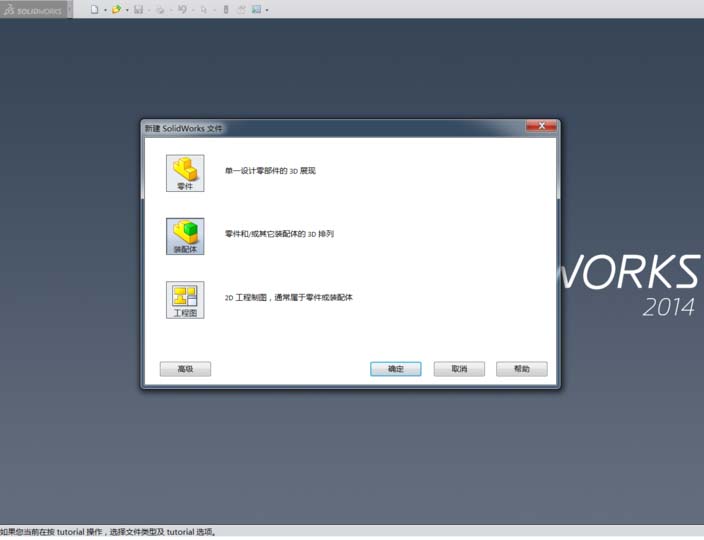

1、新建装配体：鼠标单击文件--新建--装配体--确定。装配体新建就完成了。

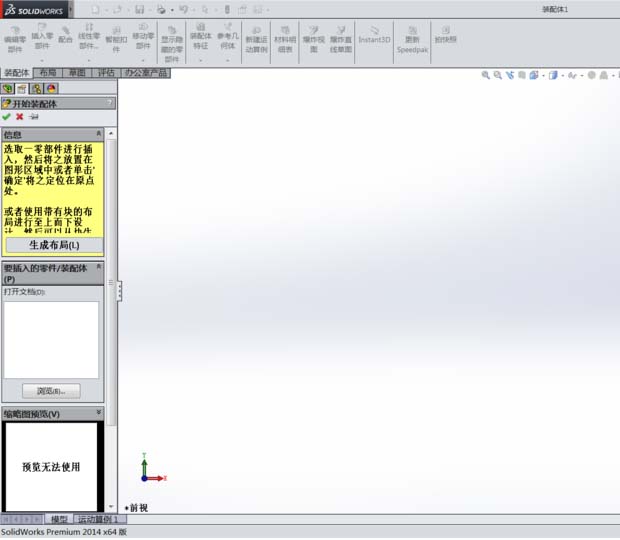

2、插入零部件：单击浏览，加载自己想要装配的零部件或装配体。此处以两个新建零件为例，依次插入零部件。
宽度配合一般方法

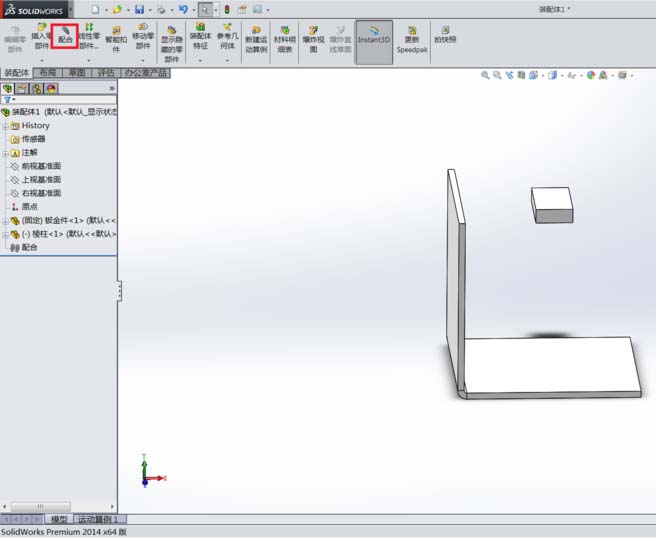

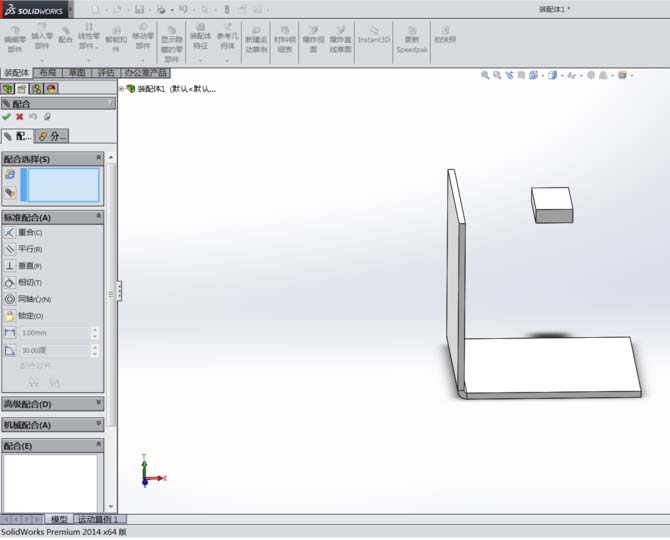

1、零部件配合：单击配合，左侧出现配合对话框，选择高级配合并展开，选择宽度。

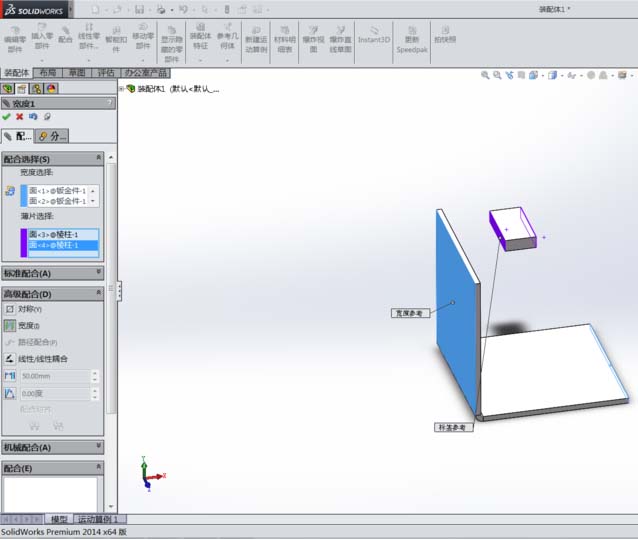

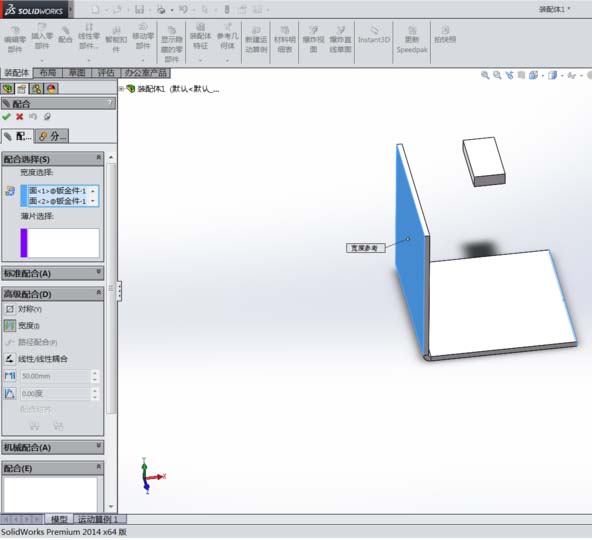

2、两个零部件的面选取：单击钣金件最左最右两个面，然后在选取棱柱的需要最左最右两个面（也可最上最下，两个相对面即可，根据情况需要）

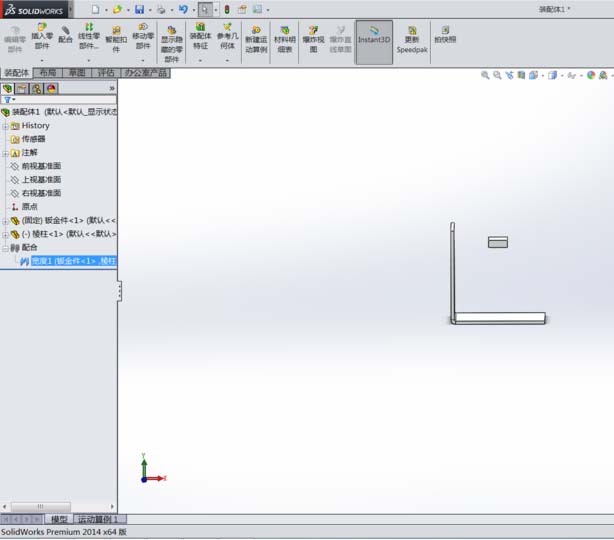

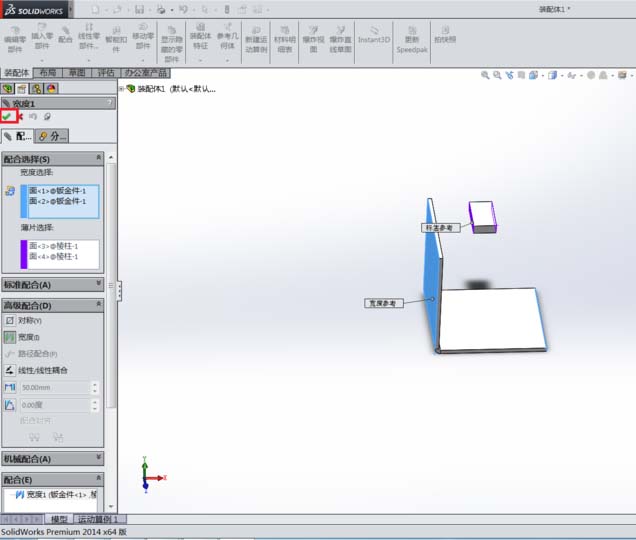

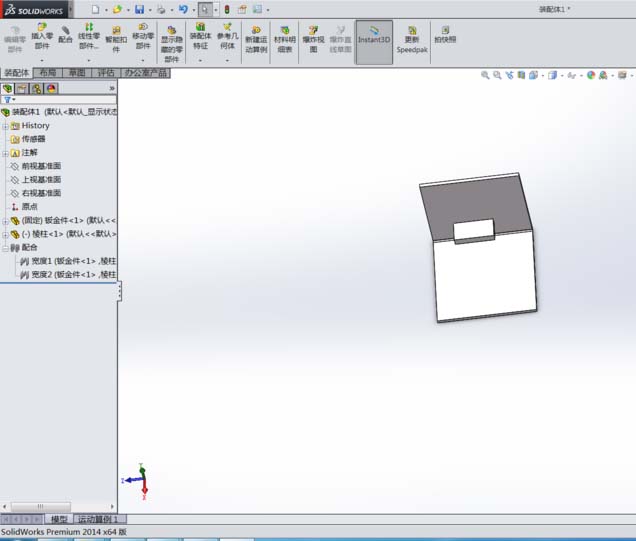

3、完成装配：配合关系完成，单击“√”退出配合界面。即可看到两个零件左右为等宽。
宽度配合最快捷方法

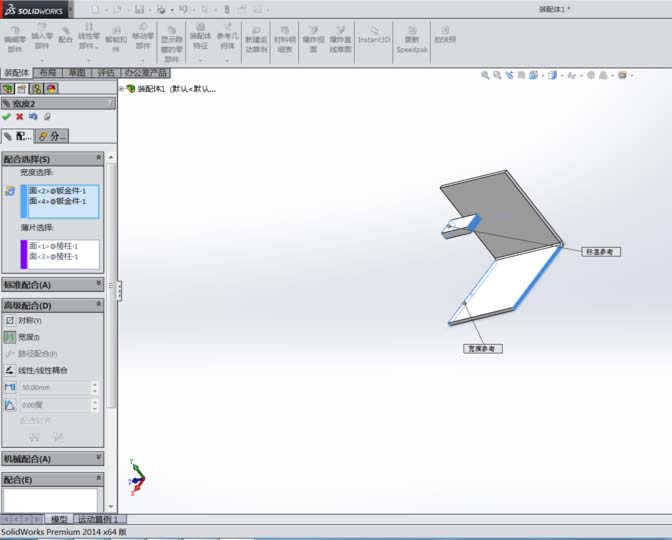

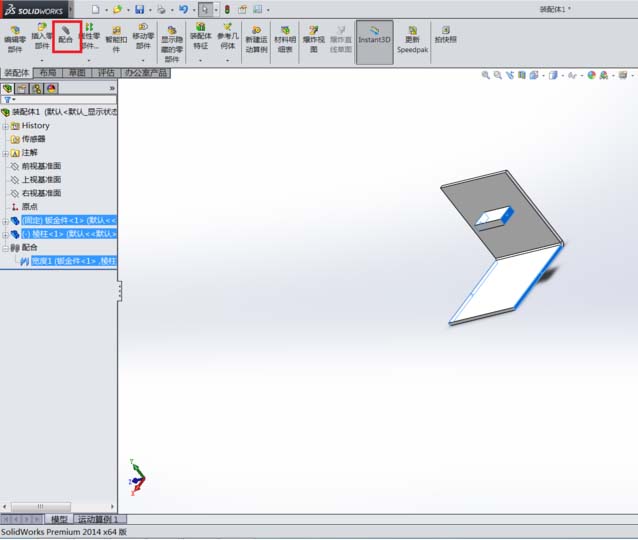

快捷宽度配合：插入想要配合的零部件后，直接选择四个面（选择一个面后，按住Ctrl键+鼠标啊单击一个面，不用考虑顺序）。单击配合--“√”即可完成两个零件的等宽配合。
