CAD快速看图怎么设置测量比例?

用CAD快速看图进行测量的时候，有时会发现测量结果和标注对不上；或者在测量大样图时，也会有以上问题，这时候就需要进行测量比例设置。请看攻略：

cad快速看图 v5.14.3.77 最新中文安装版

• 类型：图像浏览
• 大小：23.8MB
• 语言：简体中文
• 时间：2021-09-17

查看详情

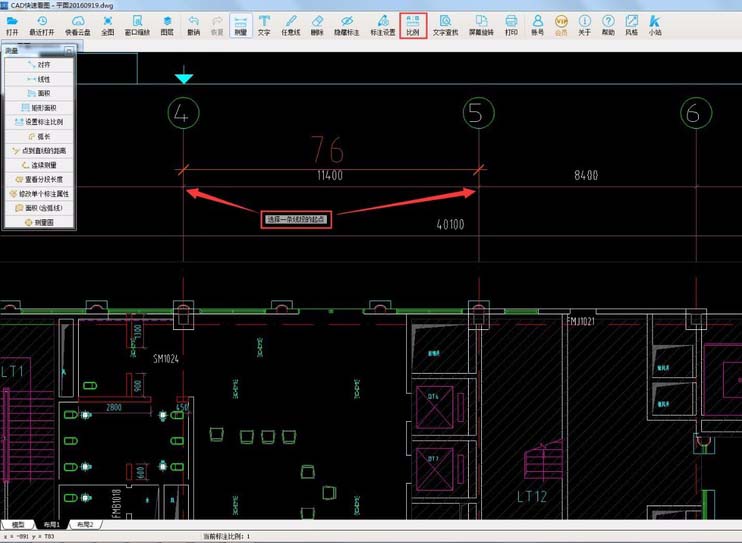

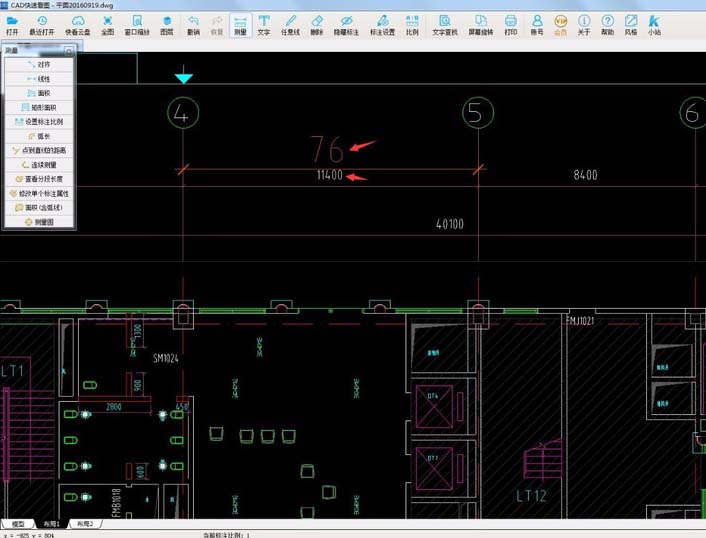

1、在布局中测量或大样图测量中，会遇到测量结果和标注不一致，如图。此时点击工具栏的“调整比例”按钮，进行测量比例调整。

2、按照鼠标旁边的提示，选择一条已知长度的线段端点。

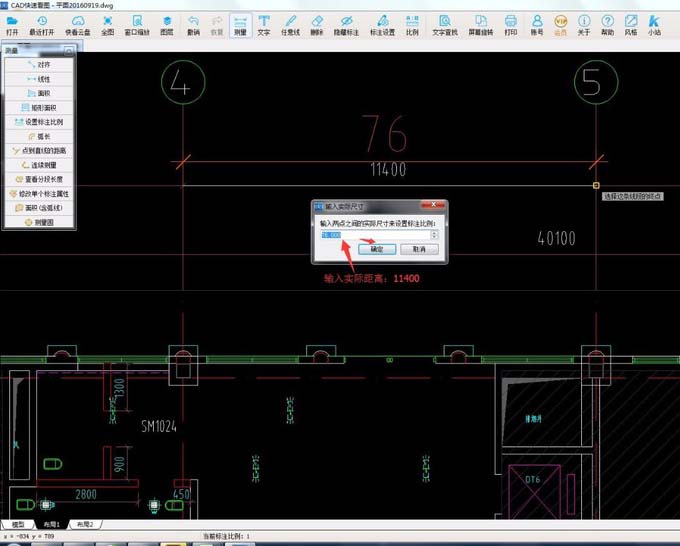

3、弹出对话框，填入实际距离（图纸上标注的），点击确定。

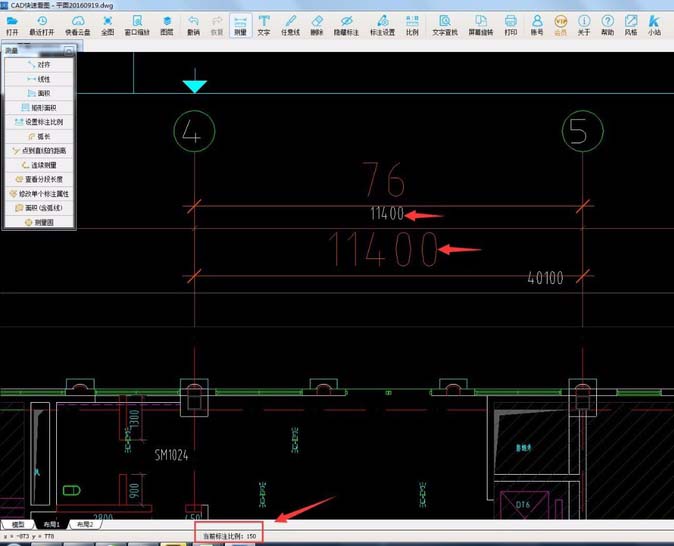

4、此时，重新测量刚才的线段，发现测量结果和标注一致。观察软件下方的当前比例，可以发现比例已经改变。
