该经验为大家分享一篇solidworks怎么绘制文字到实体上（包覆）的教程。

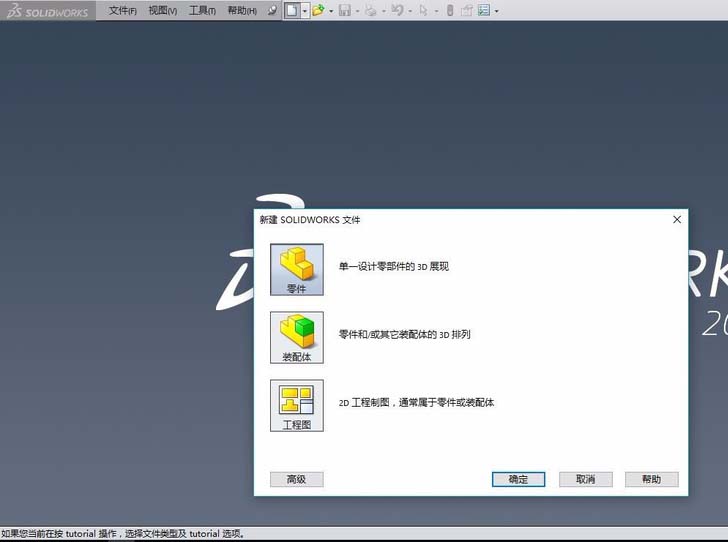

1、打开solidworks2015软件，其他版本的solidworks都可以使用该教程，然后我们新建一个零件文件，点击确定即可。

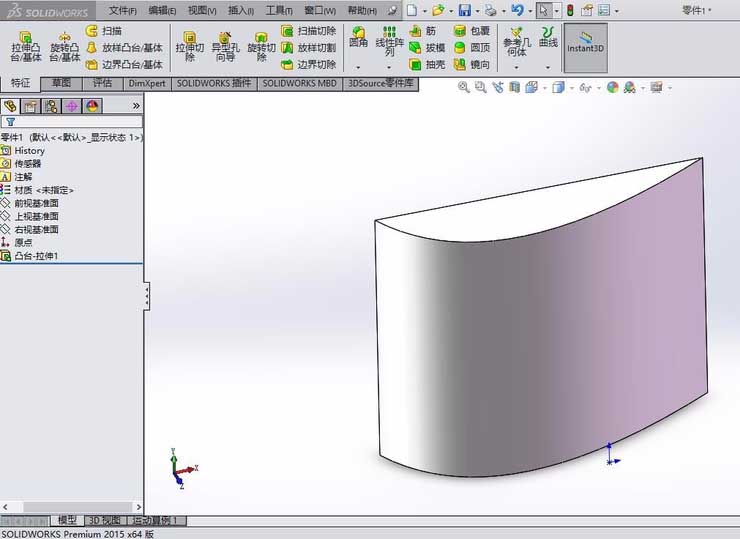

2、点击拉伸凸台命令，选取任意的视图平面，然后绘制草图，利用样条曲线和直线绘制草图，然后退出草图，设置拉伸深度，点击打勾完成拉伸。

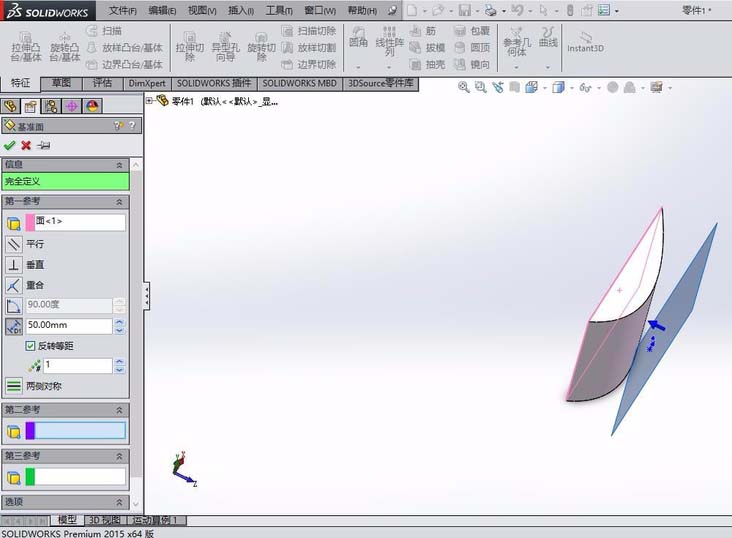

3、点击参考几何体，选取基准面，我们来创建基准面，点击一个平面，选取反侧，设置好适当的距离，点击打勾退出，如下图所示。

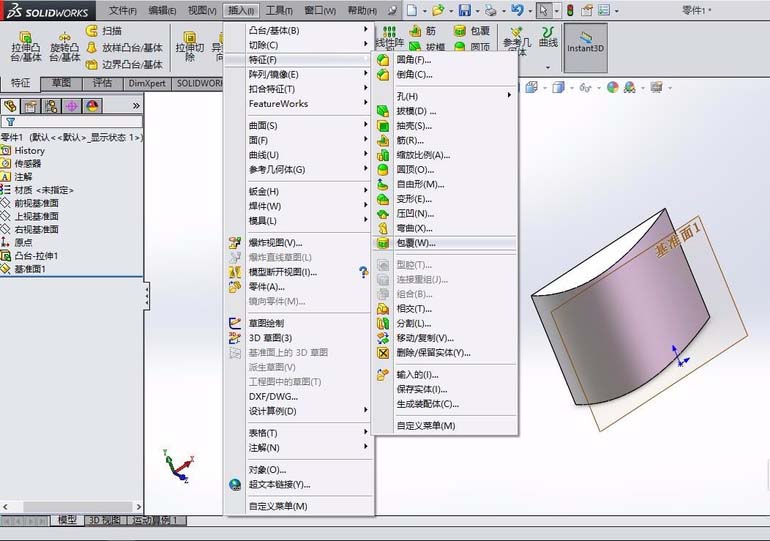

4、点击特征的包覆，或者在插入--特征--包覆中选择，然后创建一个草图平面，草图平面为我们上一步所设置的基准平面。

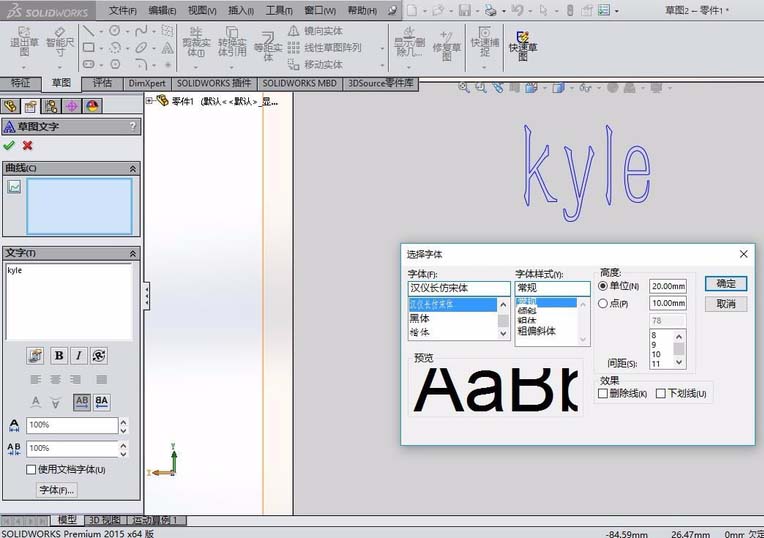

5、点击草图里的文字，或者在工具中找到文字，也就是草图中的图标A，在右边的框框中输入文字，然后设置字体大小，设置肢体大小时，具体方法如下图所示。

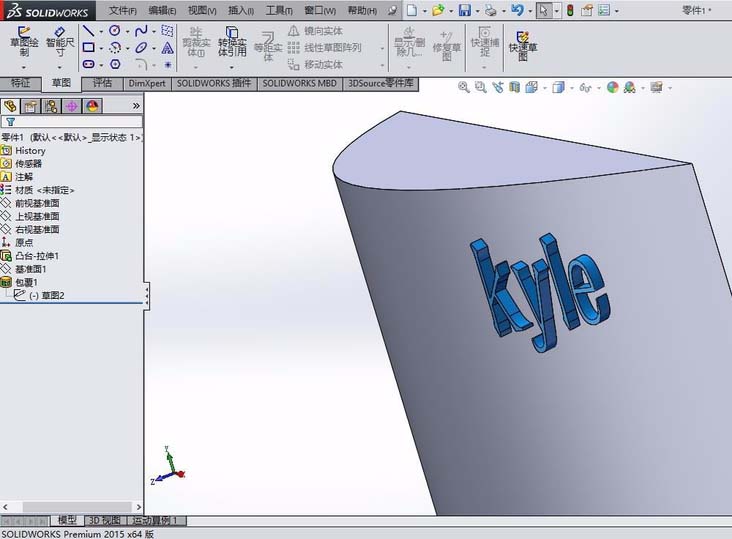

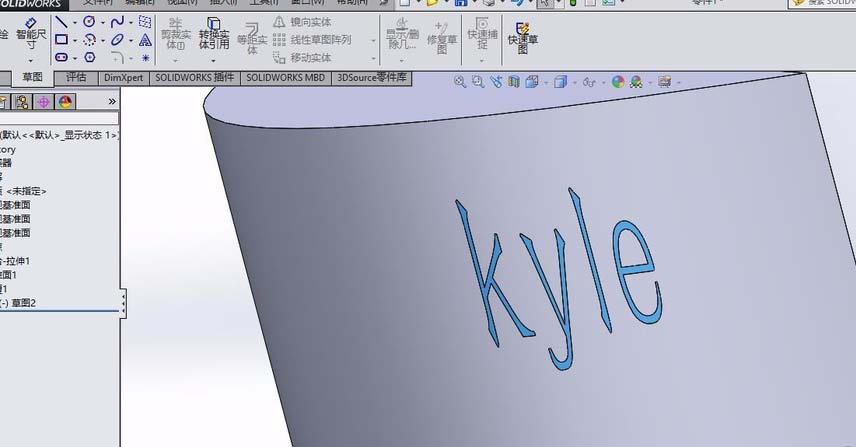

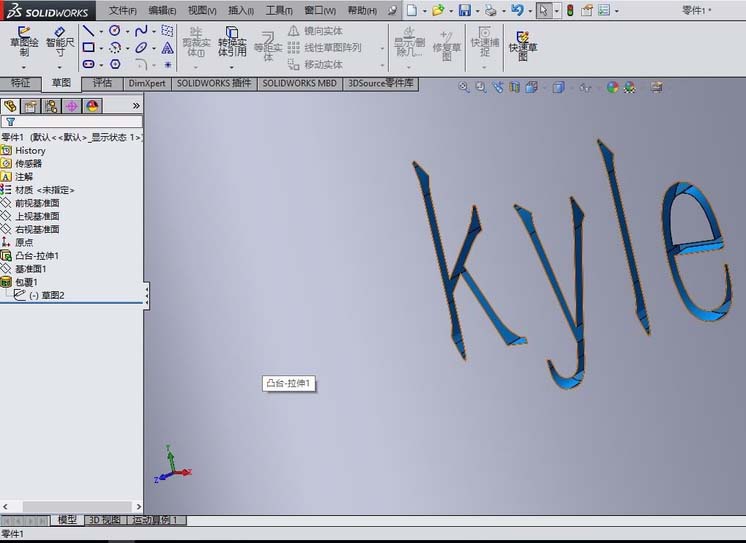

6、完成后退出草图，如果是使用浮雕的包覆特征，是下图1的效果；如果使用蚀雕的包覆特征，是下图2的效果；如果是使用刻划的包覆特征，是下图3的效果.
