在用CAXA软件画图时，剖面线是必不可少的，有时要求你剖开，这样才能看到这个东西的内部结构。那么如何画剖面线呢？下面我来给大家说一下画剖面线的技巧。

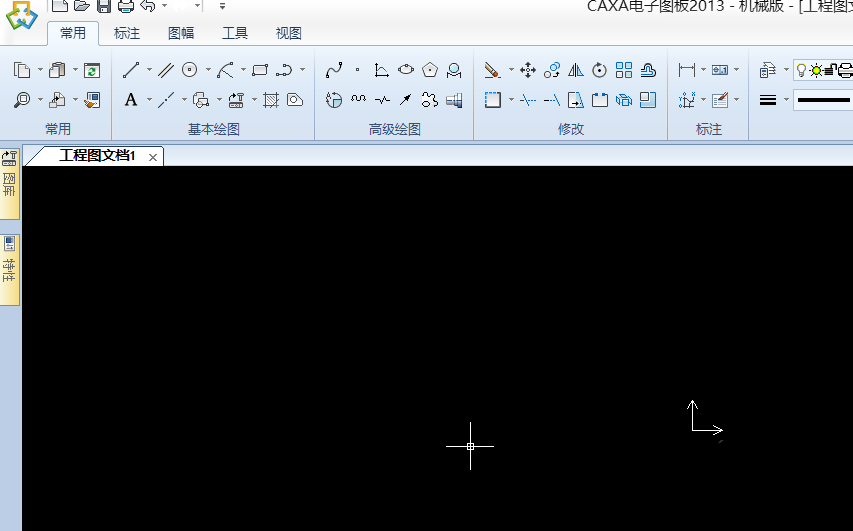

1、首先在电脑的桌面上找到这个软件，没有就先下载。然后双击运行如下。
2、因为要演示画剖面线，它是需要一个封闭的图形才能在里面画剖面线。所以这里我先画一个密封的四边形，以便演示。

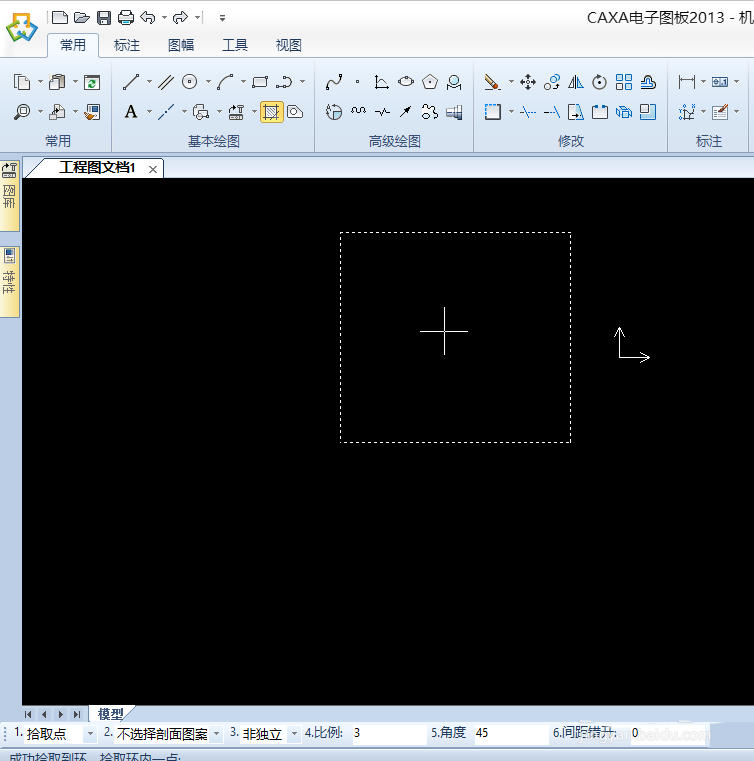

3、在基本绘图中找到剖面线指令，在左下角输入你的剖面线的角度和比例，这里已45度，比例为3为例。
4、然后点击你所需要画剖面线的地方，然后按确定。剖面线就画好了，其中比例越大越稀疏。

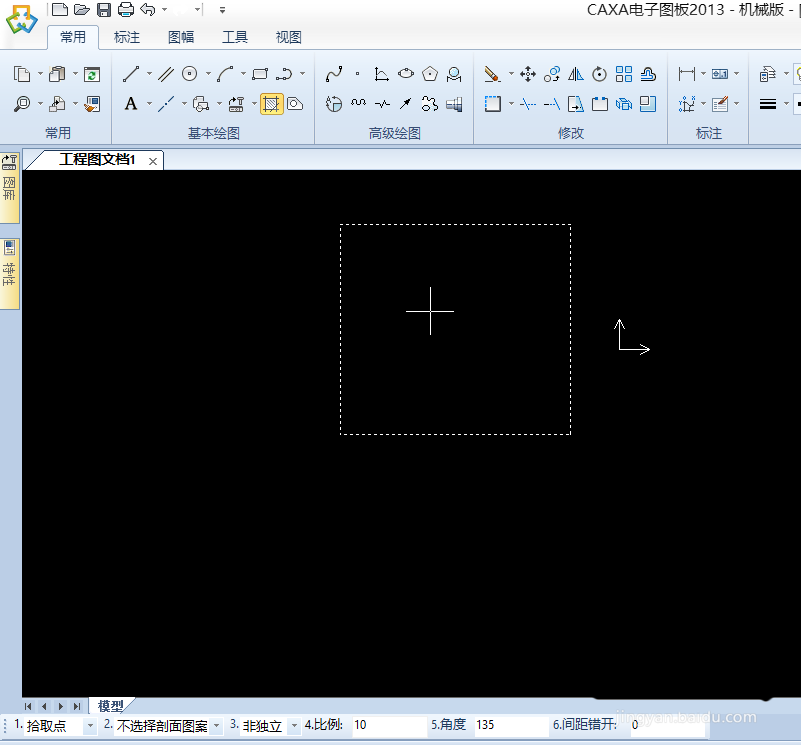

5、有时候需要反方向画剖面线，这时你在左下角把角度改为135度，有时你觉得密集不好看，你就把比例改大点，这里改成10如下图所示。

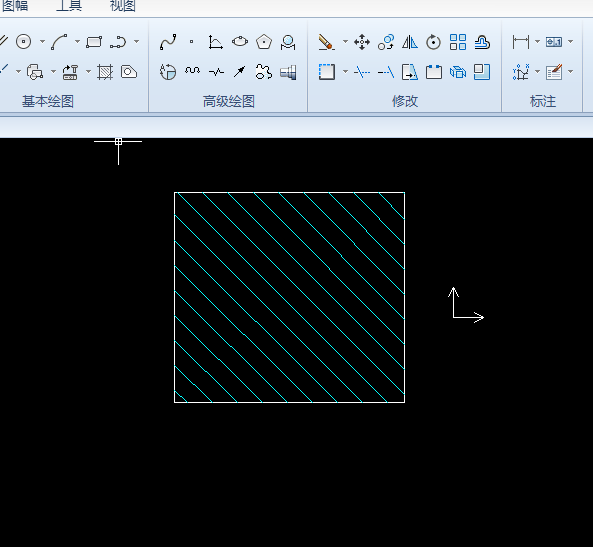

6、然后点击你画剖面线的地方，按确定后出现如下图所示135度，比例为10的剖面线。
