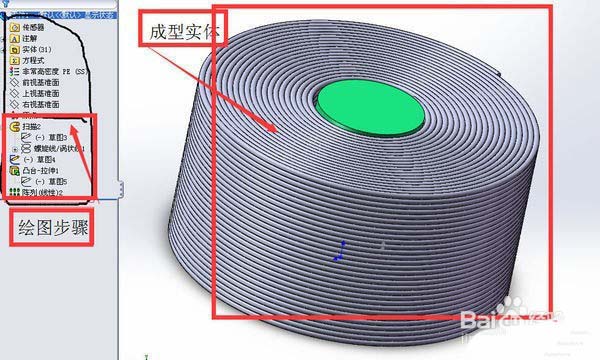

SolidWorks怎么画多层螺旋线圈?

在SolidWorks软件中如何画出电线呢？下面我们一起来看一下。

SolidWorks 2010 SP2.1 中文破解免费版

• 类型：3D制作类
• 大小：4.64GB
• 语言：简体中文
• 时间：2013-07-29

查看详情

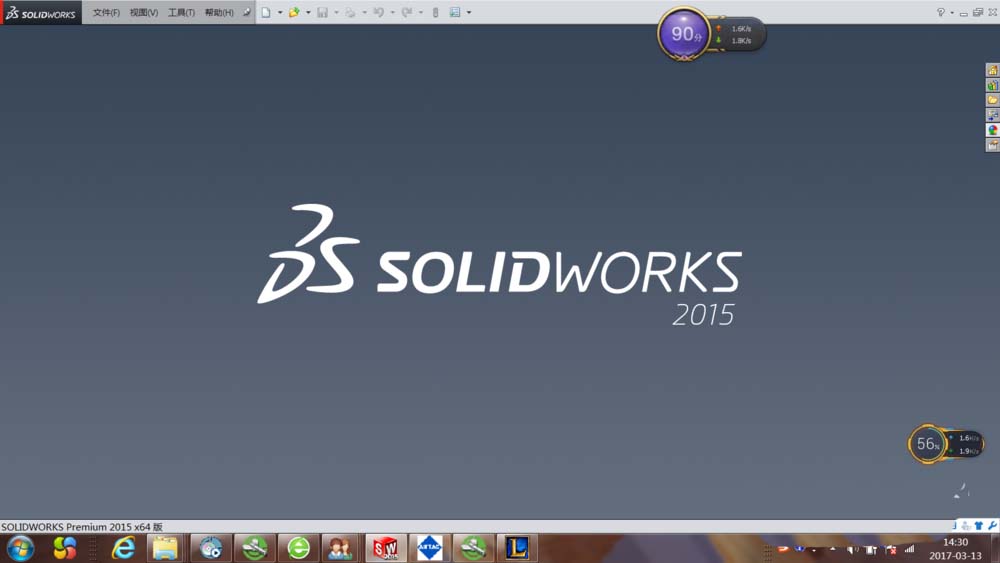

1、打开SolidWorks软件

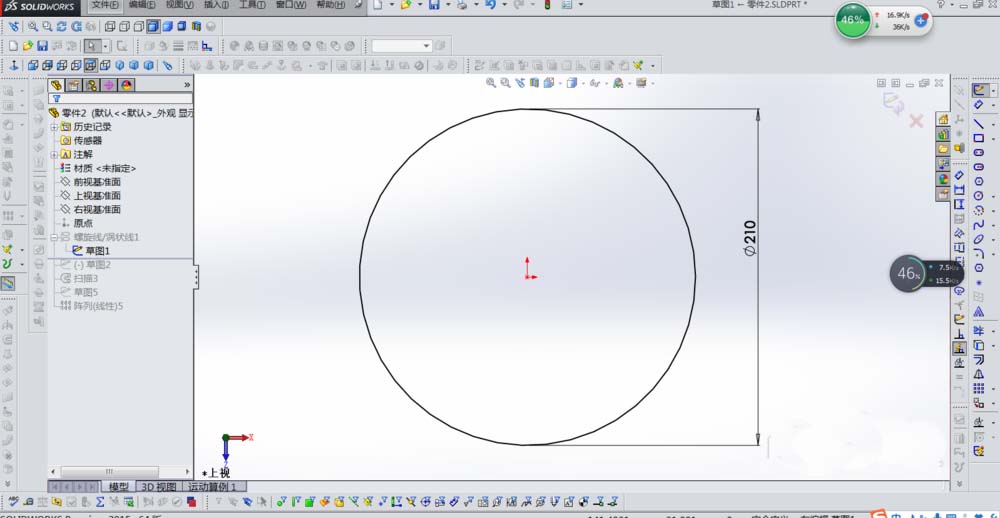

2、选择上视基准面，画出以下草图

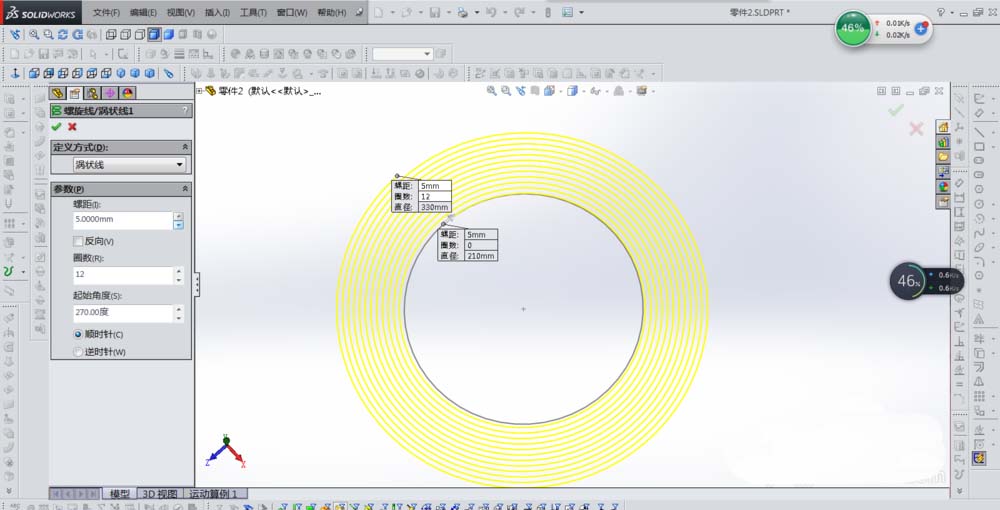

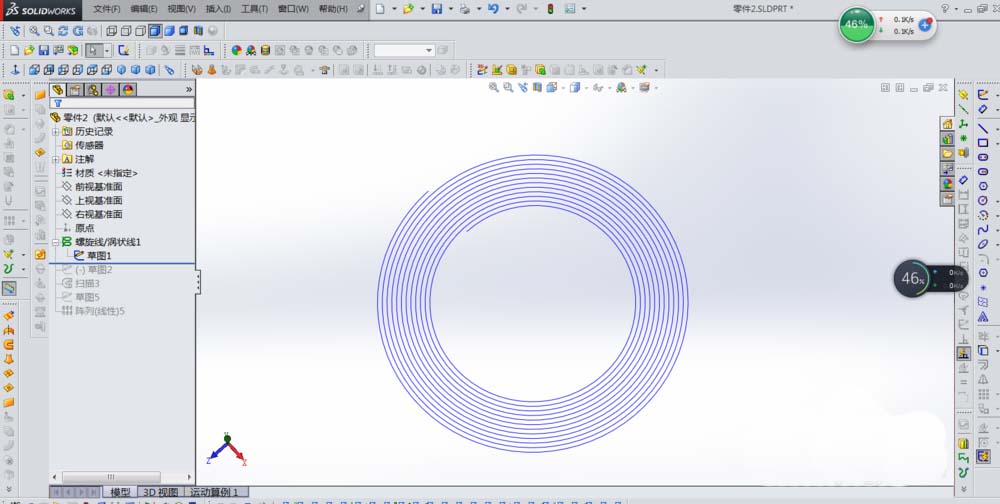

3、建立螺旋曲线，点击“插入”、“曲线”、“螺旋线”，如下图，选择“涡状线”，并选择合适的参数，完成后确定

4、选择前视基准面，画出以下适当的草图

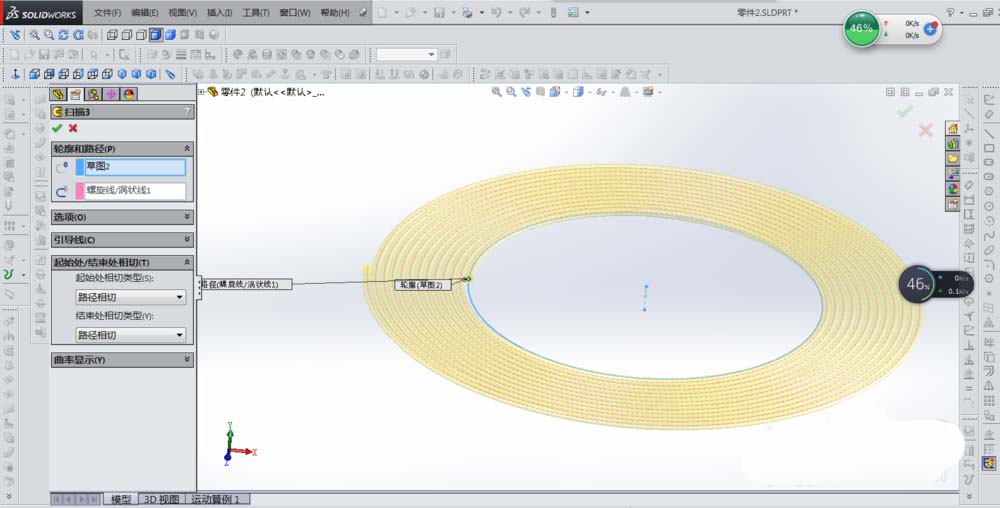

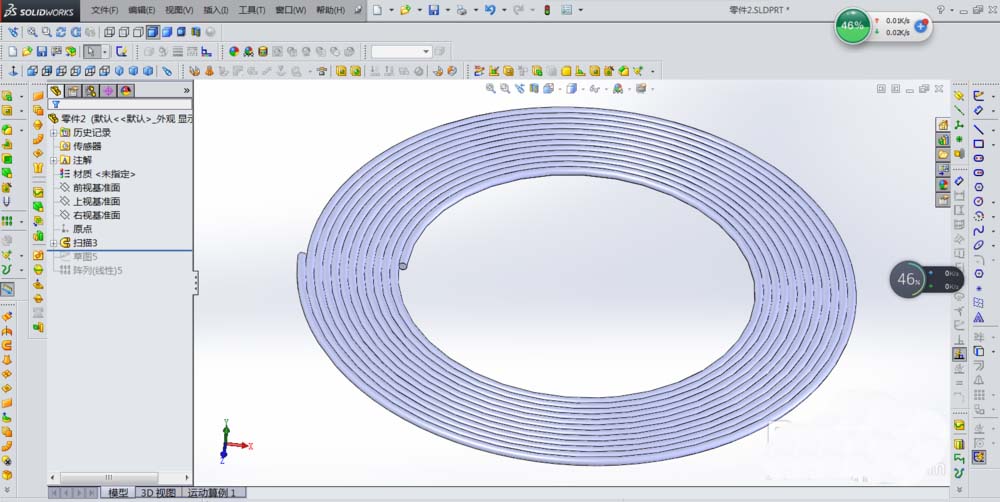

5、选择“扫描”，分别选择刚才所做的两个草图，如下图

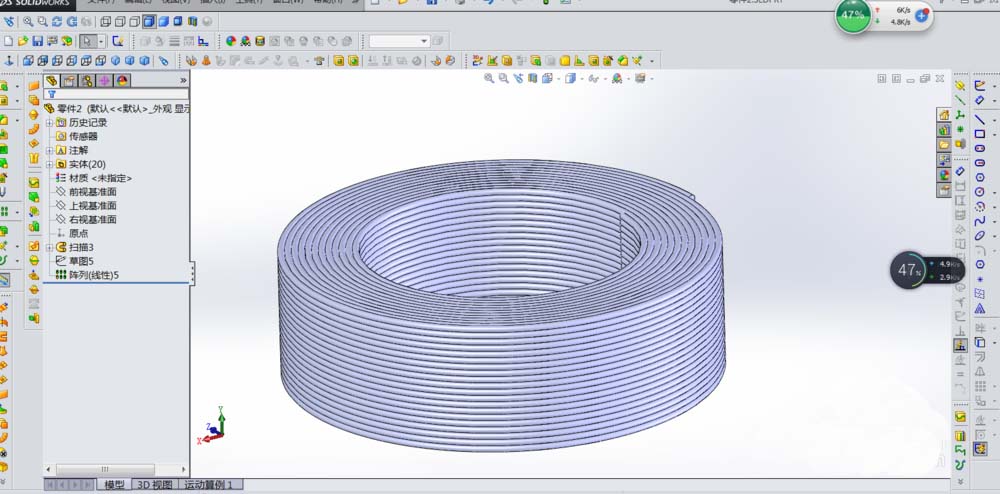

6、将上一步做好的扫描做阵列处理，即可得到我们需要的电线零件，如下图
