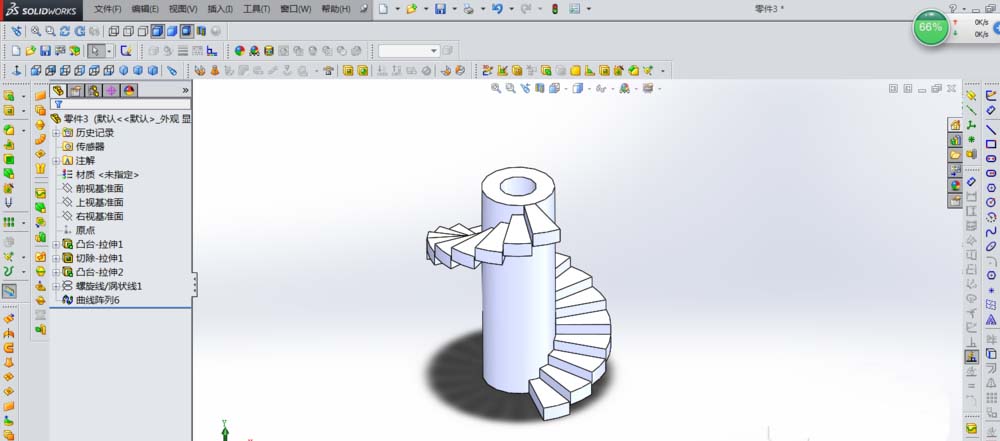

螺旋梯是我们日常生活中常见的设计，那么在SolidWorks中怎么画出螺旋梯呢？我们一起来看看。
1、打开SolidWorks，如下图

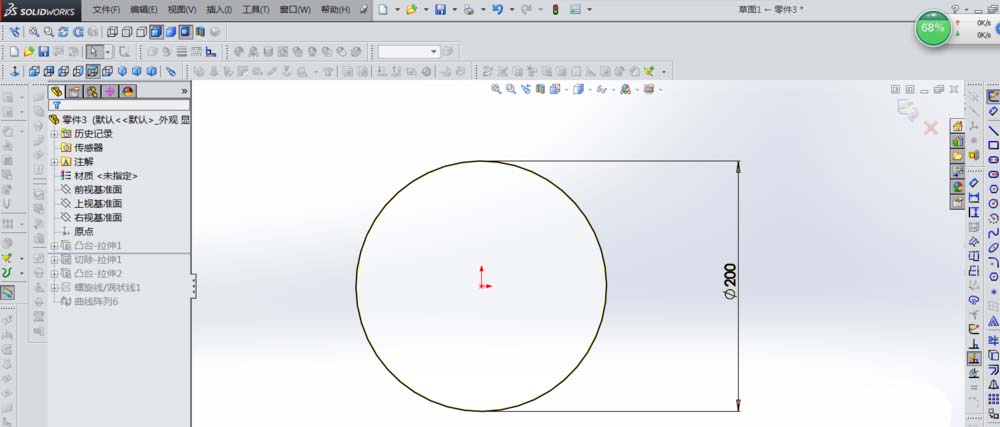

2、新建一个零件，在前视基准面上画一个直径200的圆，如下图

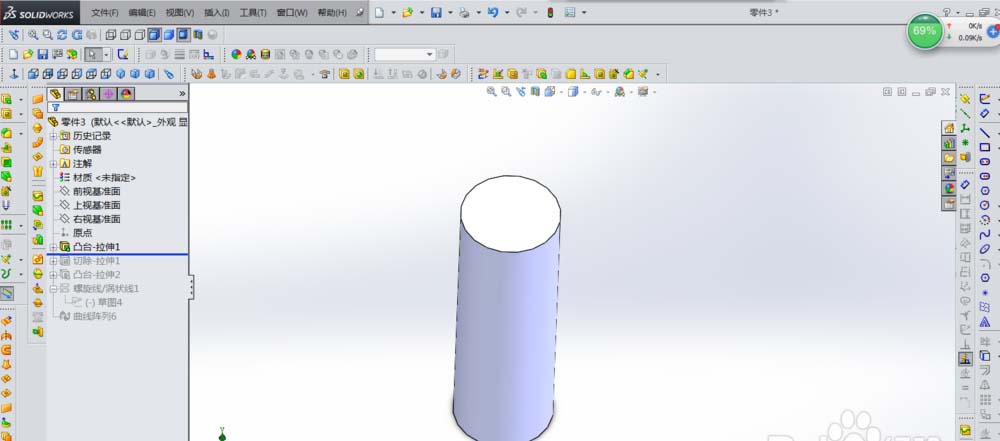

3、把圆拉伸600，如下图

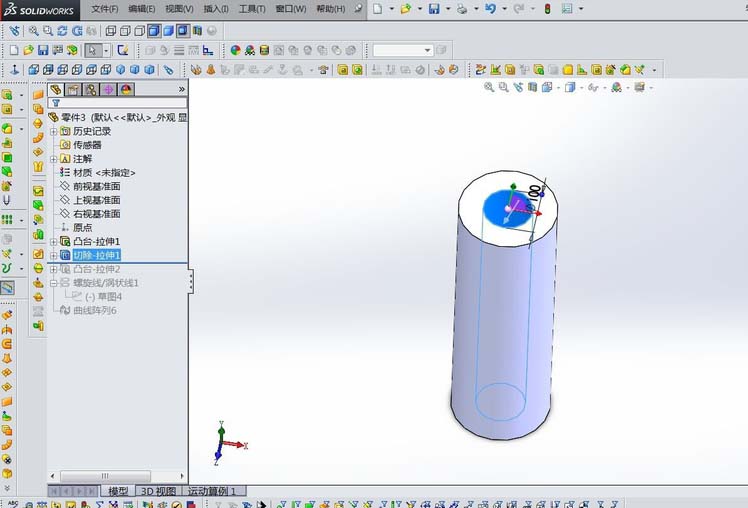

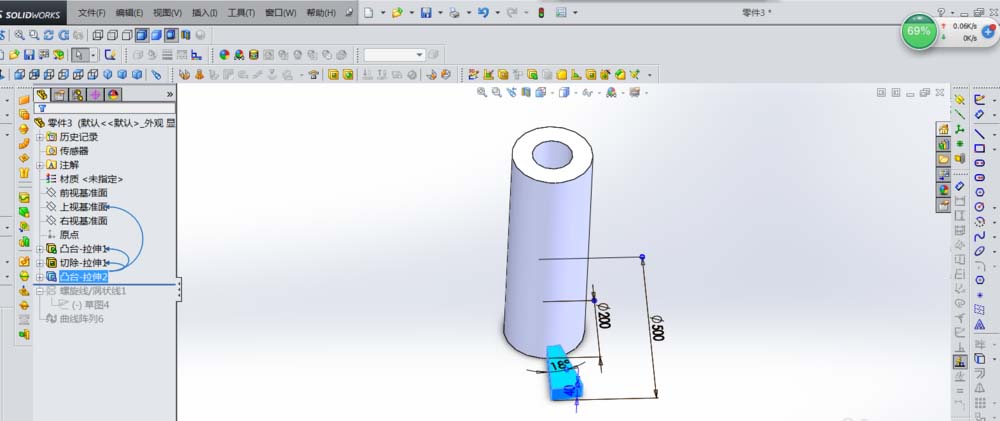

4、从中间切掉一个直径100的圆，变成一个圆环，如下图

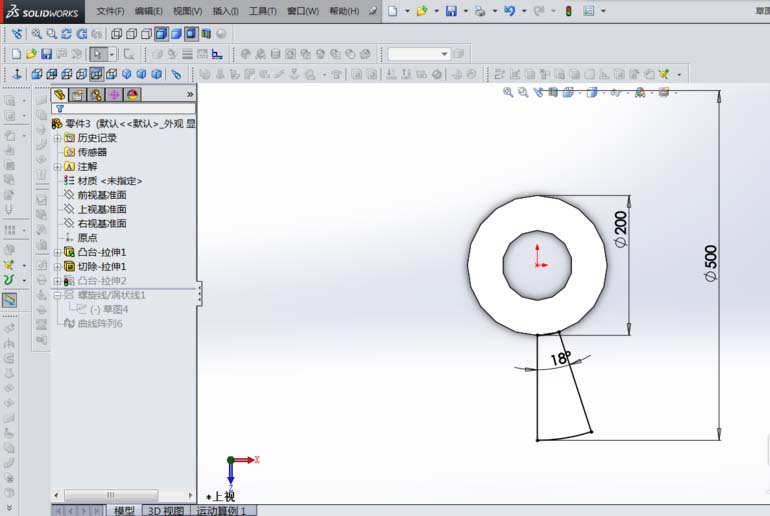

5、在前视基准面上画出下面的草图，记得都是以中间点位圆心
6、刚才画的扇形向上拉伸40mm，如下图

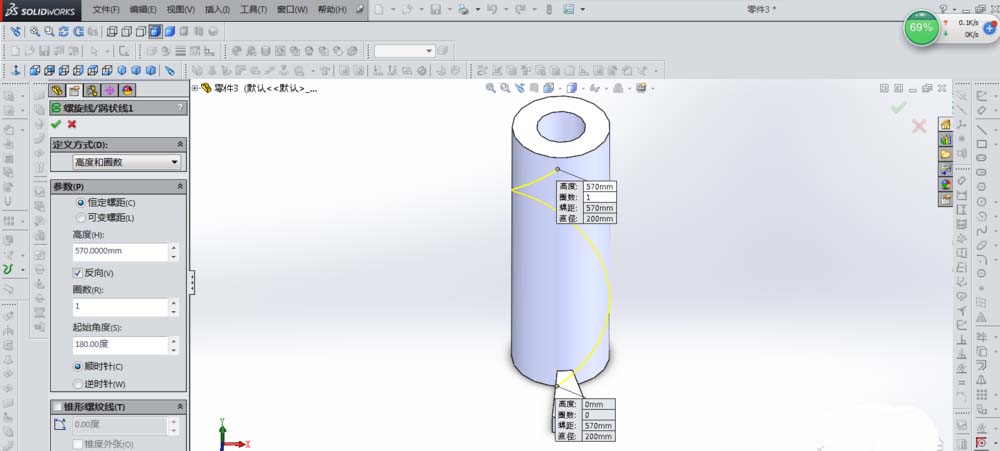

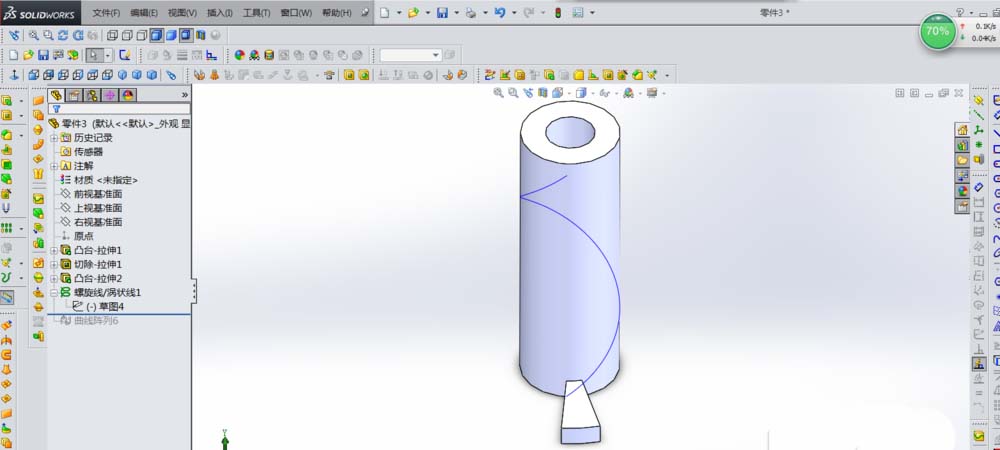

7、以前视基准面为底面，画出如下图的螺旋线

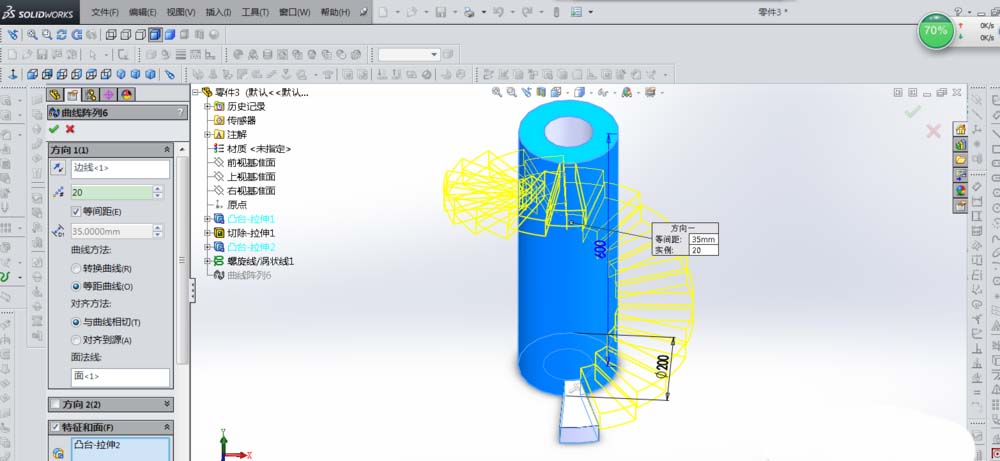

8、在阵列中，选取“曲线阵列”，如下图，注意其中的各选项不要填错
