solidworks的草图在默认情况下，只有全部变成黑色的时候才是完全定义的。完全定义的草图中各对象不可以被拖动，方便以后参数化修改。solidworks圆周阵列对象以后草图出现欠定义该如何处理呢？今天给大家介绍一种方法。

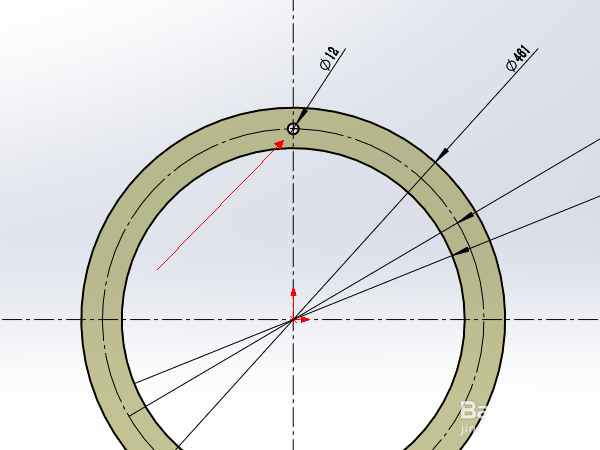

1、在solidworks里画一个草图，给草图各元素固定尺寸以后，草图被完全定义变成黑色了。

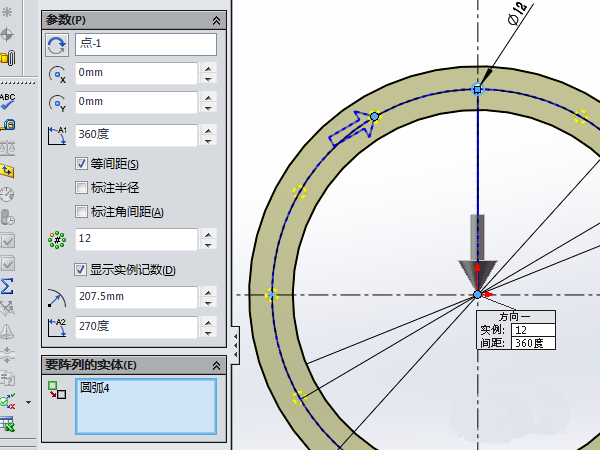

2、对小圆进行圆周阵列。

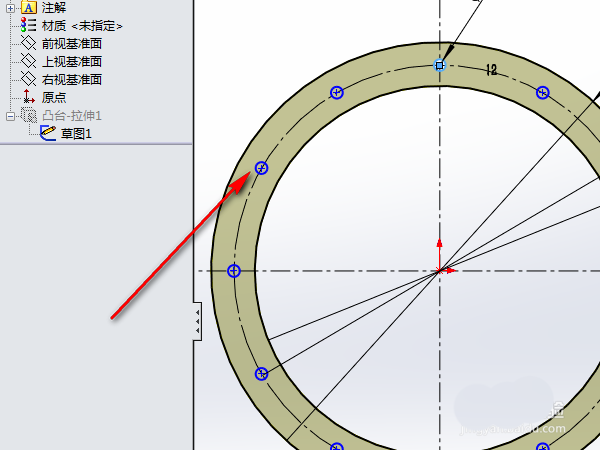

3、阵列完后发现草图中的其它小圆变成了蓝色，说明草图变成未完全定义了。

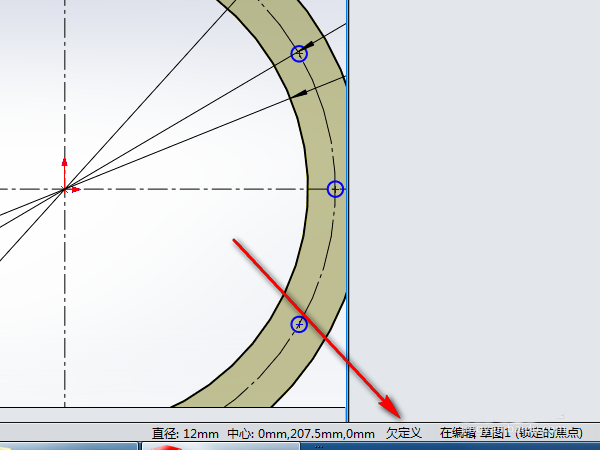

4、查看右下角状态栏，显示未完全定义。

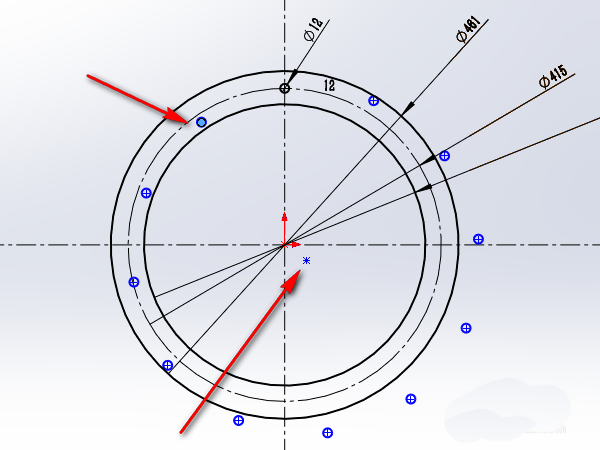

5、选取其中一个整列圆的圆心，对其进行拖动，发现可以移动，并且发现阵列中心移动了。
6、选取移动的阵列中心和目标阵列中心，添加“重合”约束条件。

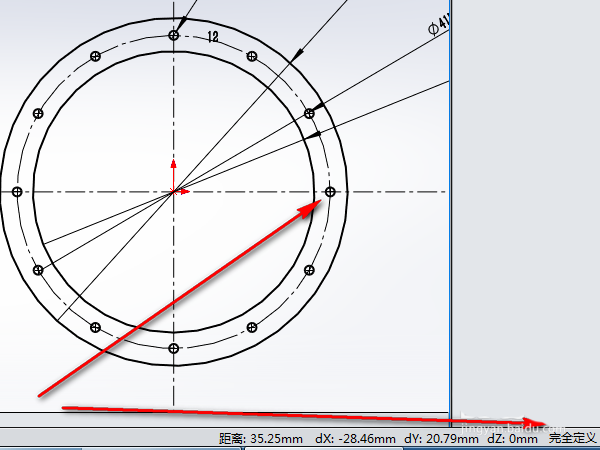

7、就可以发现整列圆全部变成了黑色，草图被完全定义了。
