大家在solidworks作尺寸标注时应该都遇到过选择圆角或者倒角的交点问题，由于该交点在solidworks中没有直接显示，而自己通过画两个草绘点后再添加几何关系来标注的话又有点麻烦，这让很多不熟悉软件的人手足无措。以下是我分享给大家的通过绘制虚拟交点来解决该问题的方法，希望能够帮助到大家。

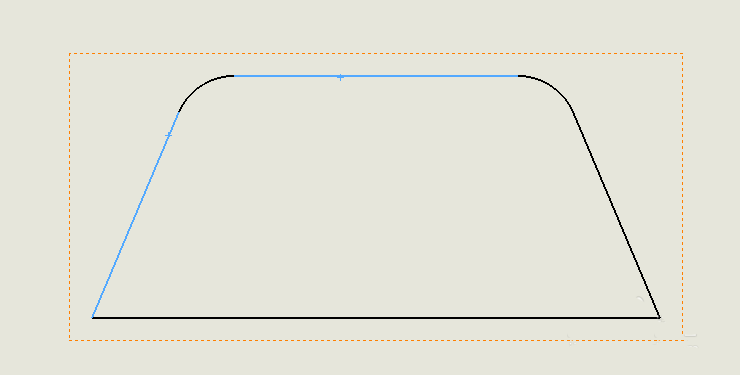

1、在绘制好图形后，按住键盘Ctrl键选择圆角旁边的两条线段，如下图所示

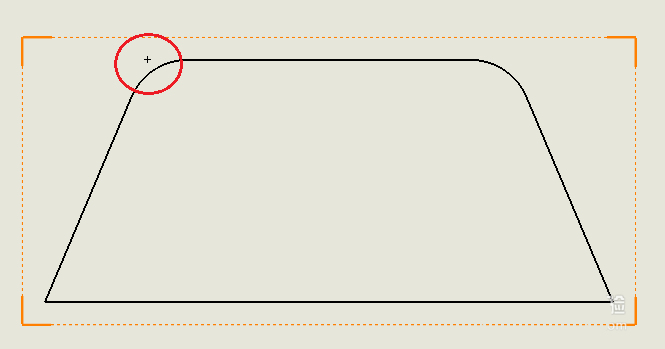

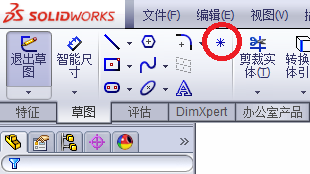

2、选择好这两条线段后，点击草图工具栏的点命令，虚拟交点就出现了

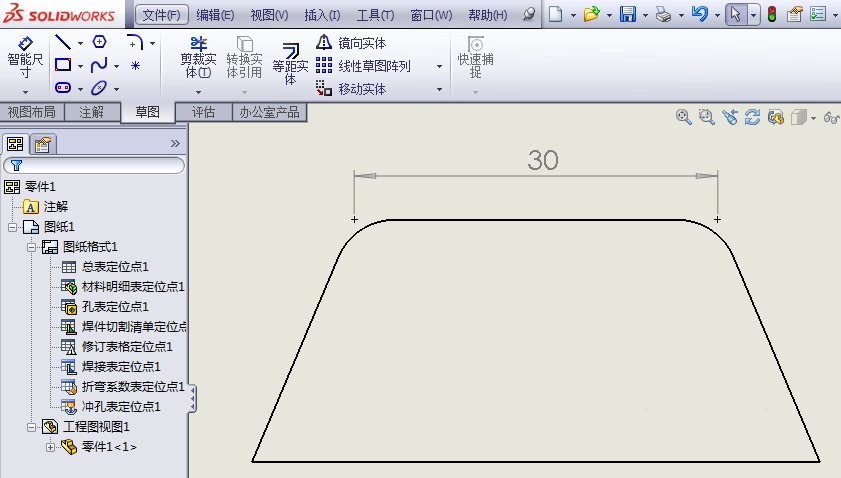

3、同理，另外一个圆角的虚拟交点也可以通过该方法做出来，然后选择该两点标注即可。该方法在零件的草图绘制和工程图的标注都是适用的。

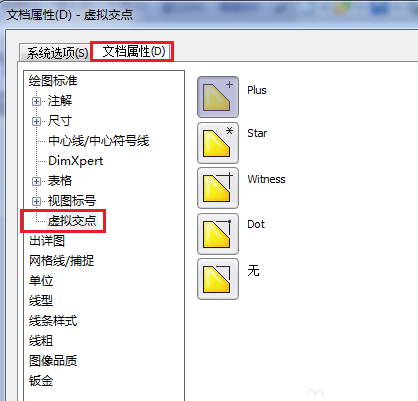

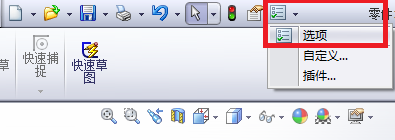

4、我们还可以设置虚拟交点的样式，方法是选择菜单栏的选项，在弹出的窗口中选择文档属性选项卡的虚拟交点选项，选择自己喜欢的样式保存即可，如下图所示
