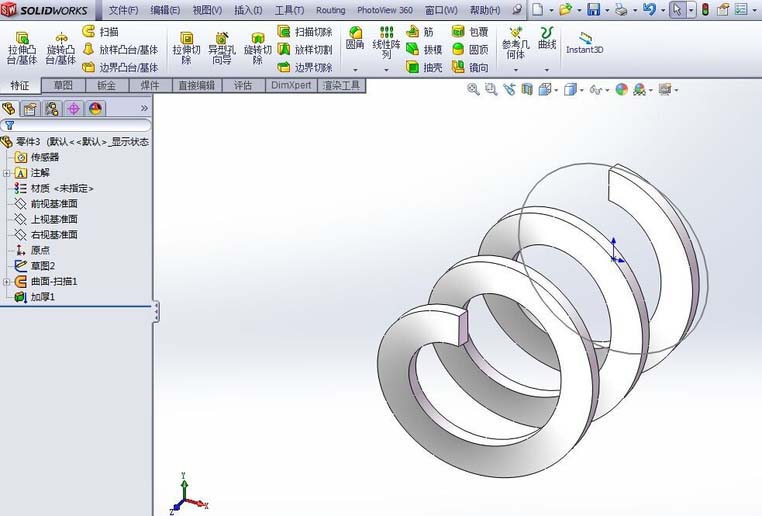

螺旋叶在机械设备物料的传送方面应用很广泛，螺旋叶（绞龙的模型，效果如下图）的绘制建模有一定的技巧。下面进行建模详解。
1、打开solidworks软件，绘制如图所示草图。
注：两个圆和一个竖线要分成3个草图进行绘制，否则后面不能进行相应特征操作

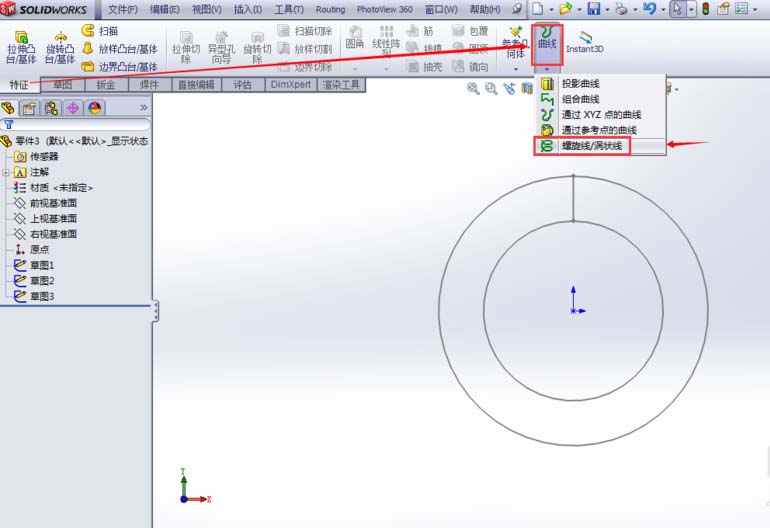

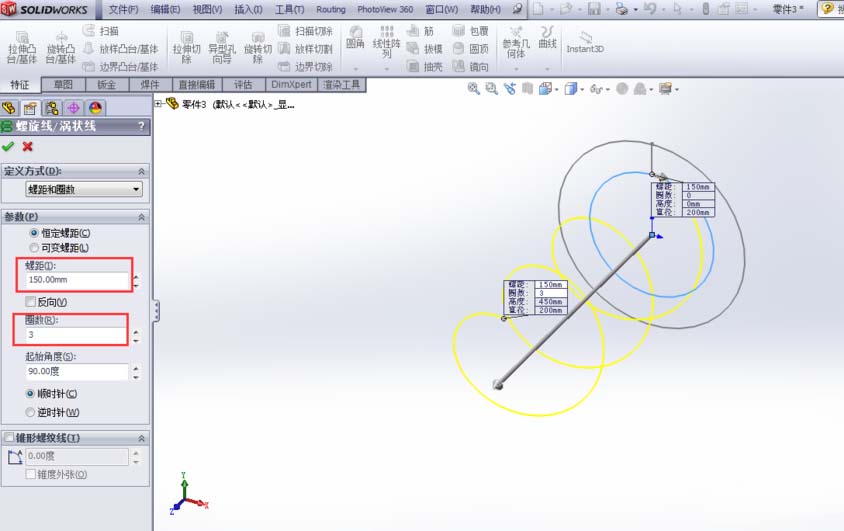

2、点击特征下的曲线 — 螺旋线/涡状线命令，点击后选择两圆形草图任意一个即可（示例选择内圆），填入螺距和圈数点击确定。

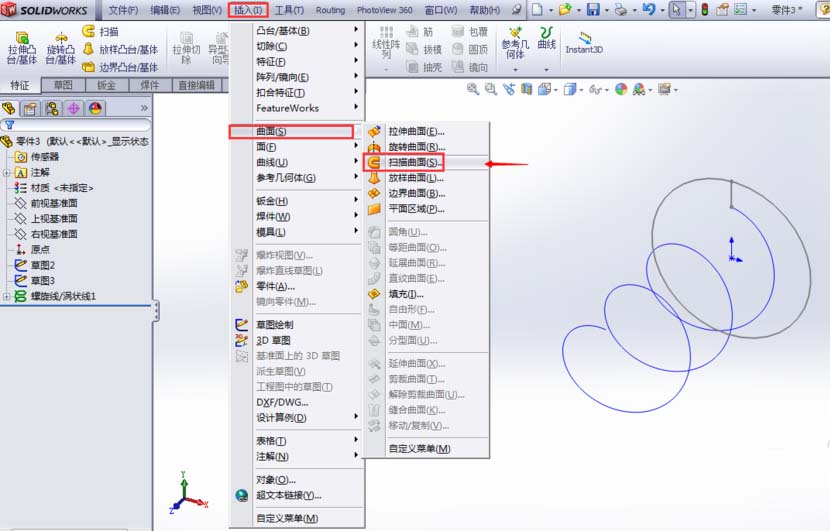

3、点击插入 — 曲面 — 扫描曲面，进入扫描曲面特征。

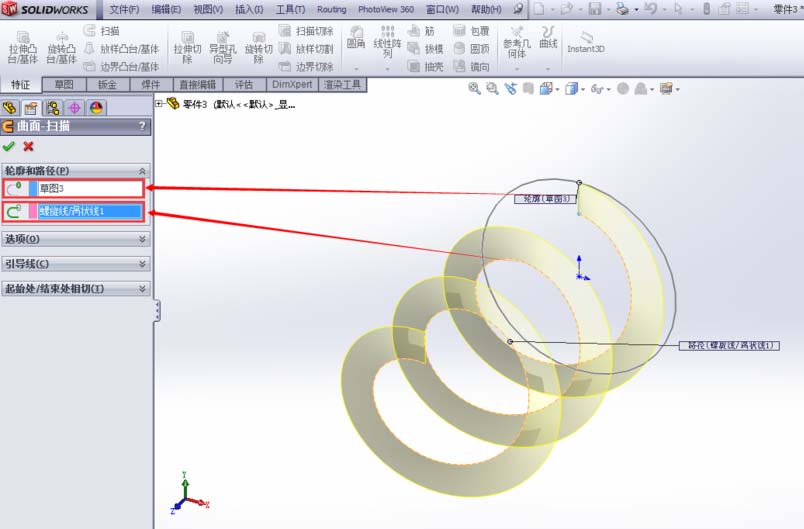

4、扫描特征轮廓选择竖直线草图，路径选择螺旋线，显示预览如图，点击确定。

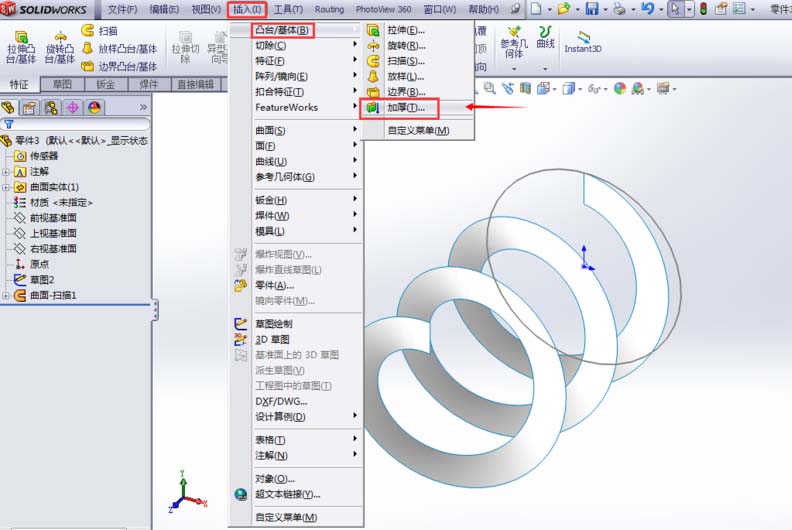

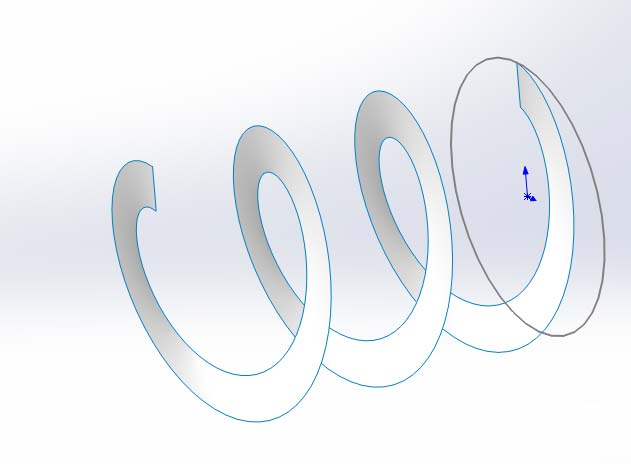

5、上步形成的螺旋是一薄面没有厚度。通过插入 — 凸台/基体 — 加厚特征 将其加厚。

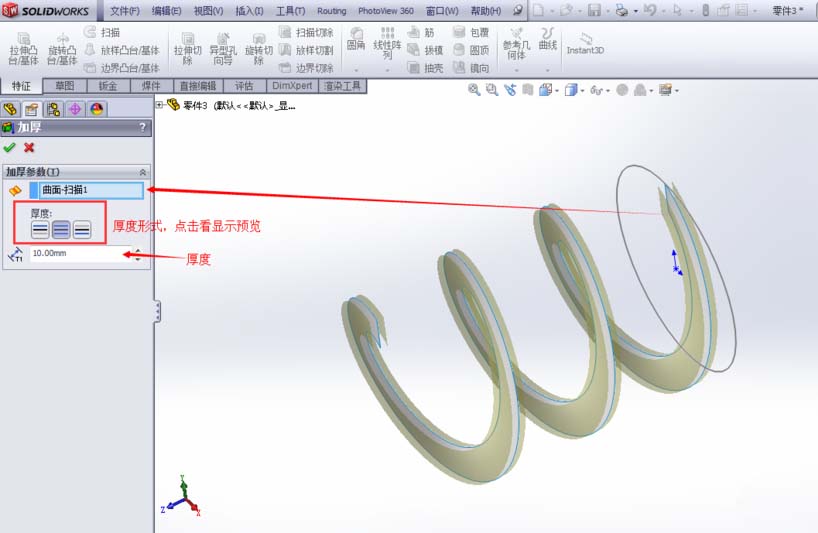

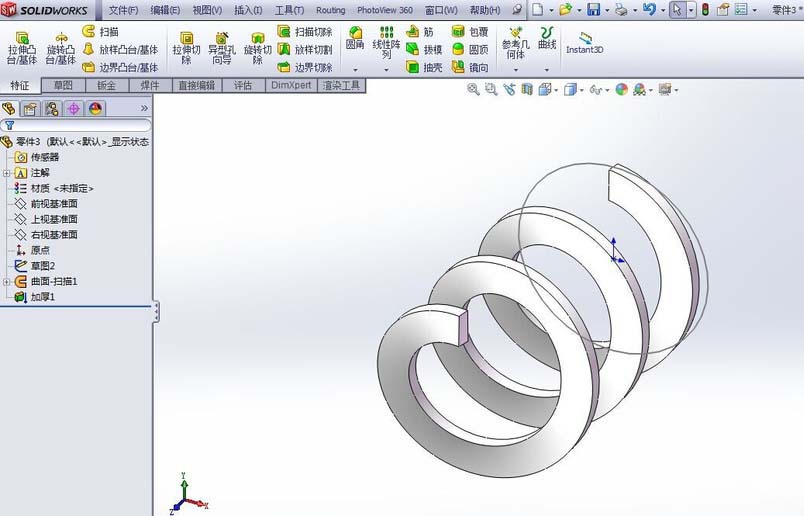

6、进入加厚特征后，左边特征管理要加厚的曲面选择薄曲面；厚度形式有三种，数值根据需要填写即可，点击确定完成螺旋叶（绞龙）绘制。
