PERT图是技术评审技术图，用于创建项目和任务管理，可以用于时间分布，工作结构分解图，根据不同的路线进行分析，可以按照时间表和日程安排。下面利用一个具体的实例说明PERT图实现的过程，操作如下：

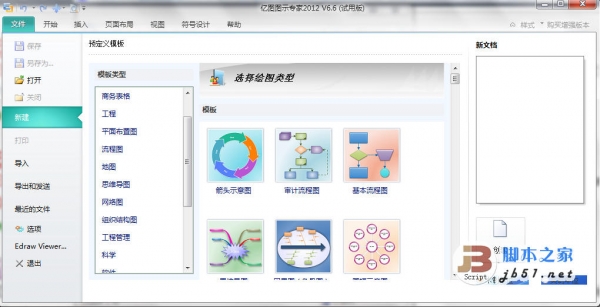

1、打开Edraw Max设计软件，按照下面步骤操作，“新建--->项目管理--->PERT 图”，如下图所示：

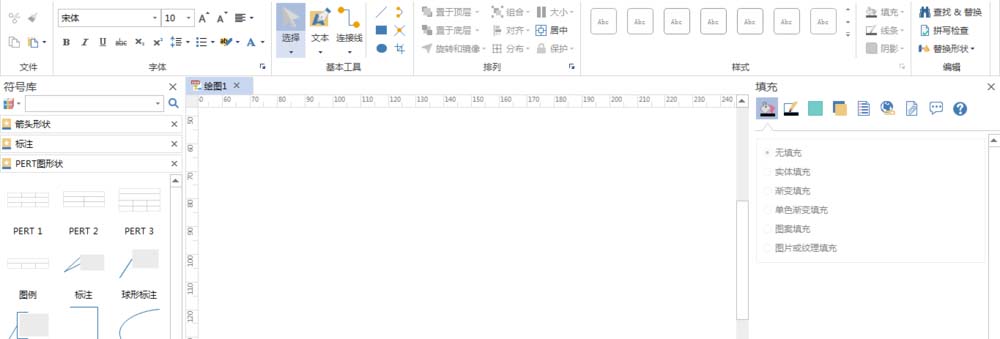

2、点击“创建”图标按钮，创建空白的画布，查看PERT图形状，如下图所示：

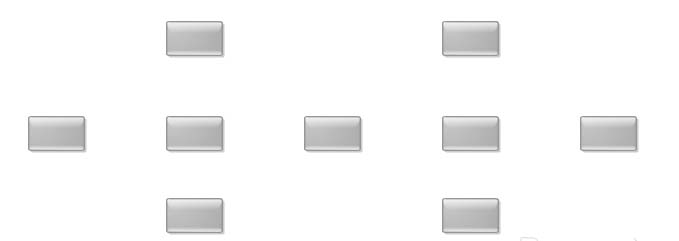

3、在“PERT图形状”找到“高光任务”，拖曳九个到画布上，如下图所示：
4、拖曳直线连接线到画布上，连接不同的“高光任务”，如下图所示：
5、在每个“高光任务”上添加内容，并修改形状的填充色，如下图所示：

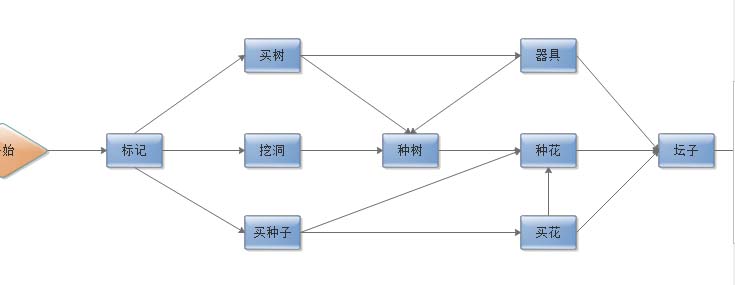

6、添加高光开始/结束，并在开始和结束位置添加，利用连接线连接，如下图所示：
