该经验为大家分享一篇solidworks2014实例教程，其他版本的solidworks都能使用该教程。这次主要做一个八字门的开关装配。

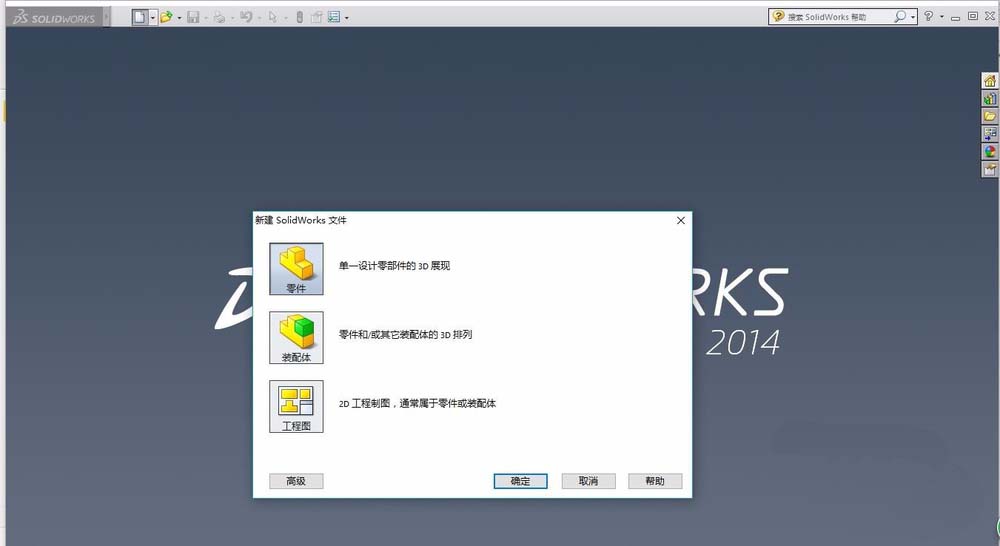

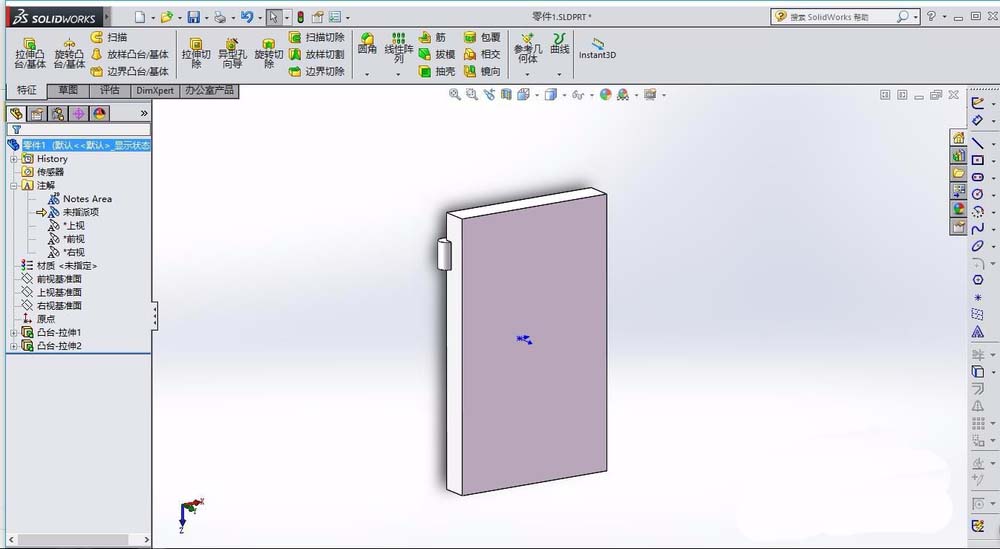

1、运行solidworks2014软件，新建一个零件，利用拉伸命令，先拉成一个长方体，在长方体的一侧绘制一个圆柱，保存文件，命名为零件1。

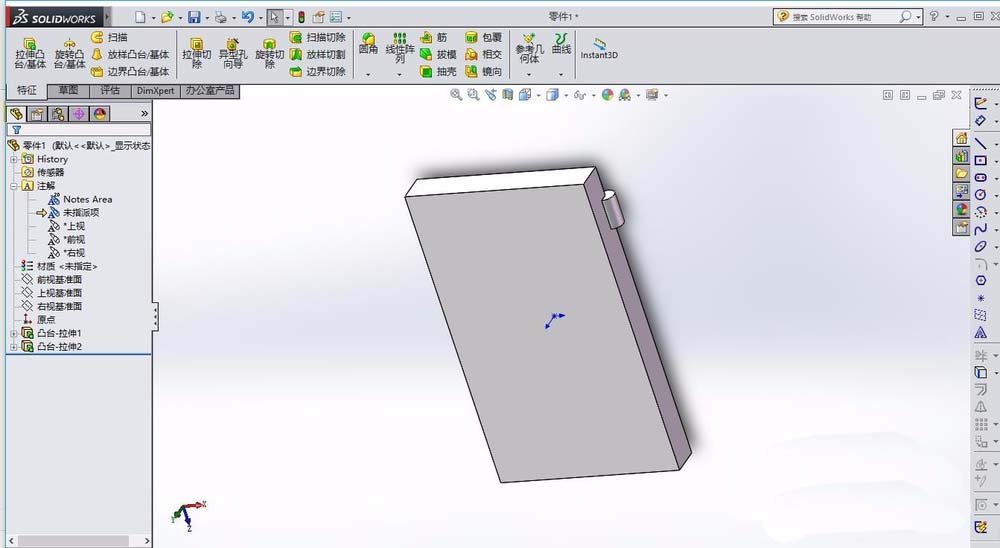

2、由于我们是使用八字门，根据步骤一的方法，再次绘制一扇门。我们可以在绘制完零件1时，使用另存为命令，修改一下，也可以完成这扇门，命名零件2。

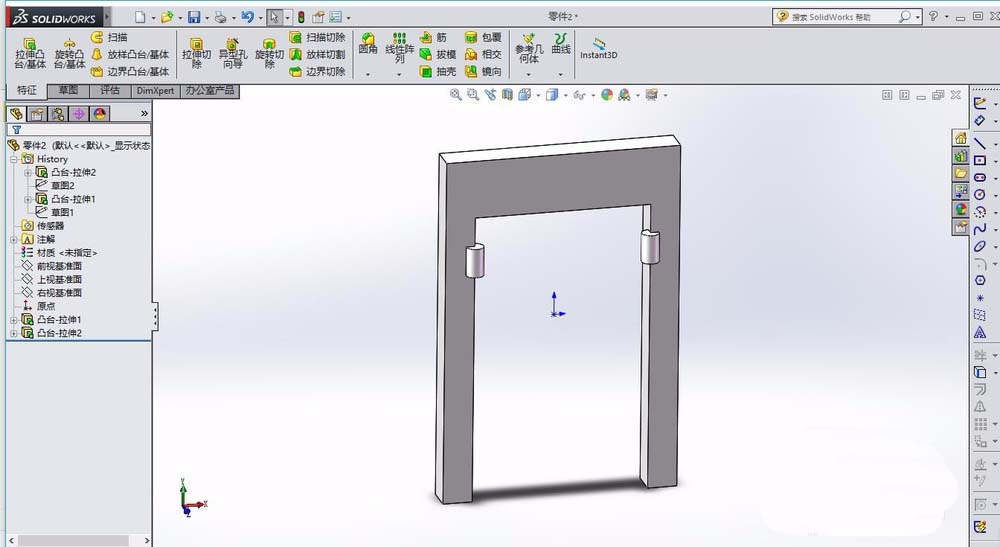

3、再次新建一个零件，绘制们的门框，门框的大小最好和上述的门大小一致，我们同样利用拉伸的命令，绘制门以及·2个小圆柱，绘制完成后保存文件，命名为零件3。

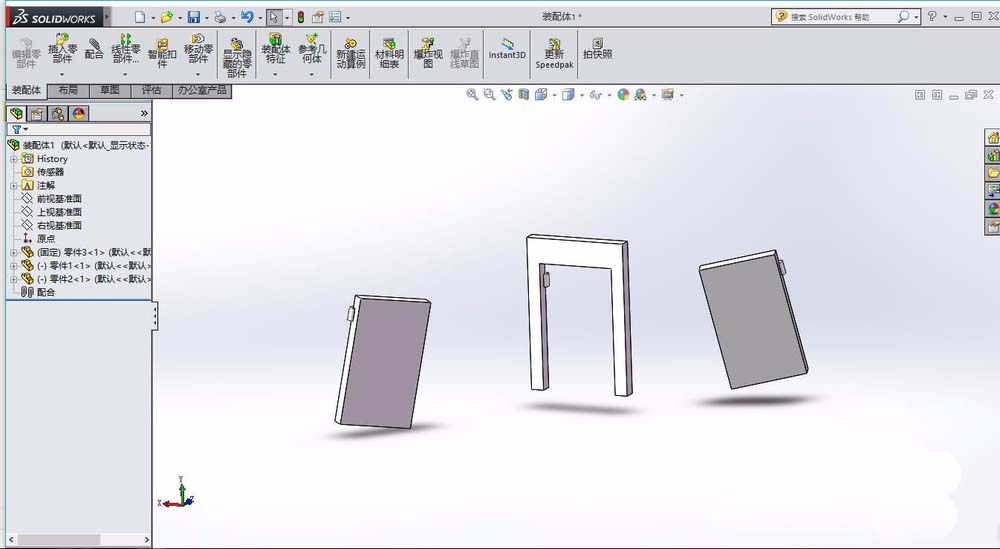

4、新建一个装配文件，首先浏览打开零件3，也同时也将的配合关系它固定，这是默认的，我们先点击插入零部件，先把零件1和2打开，放在一边。同时新建一个基准面。

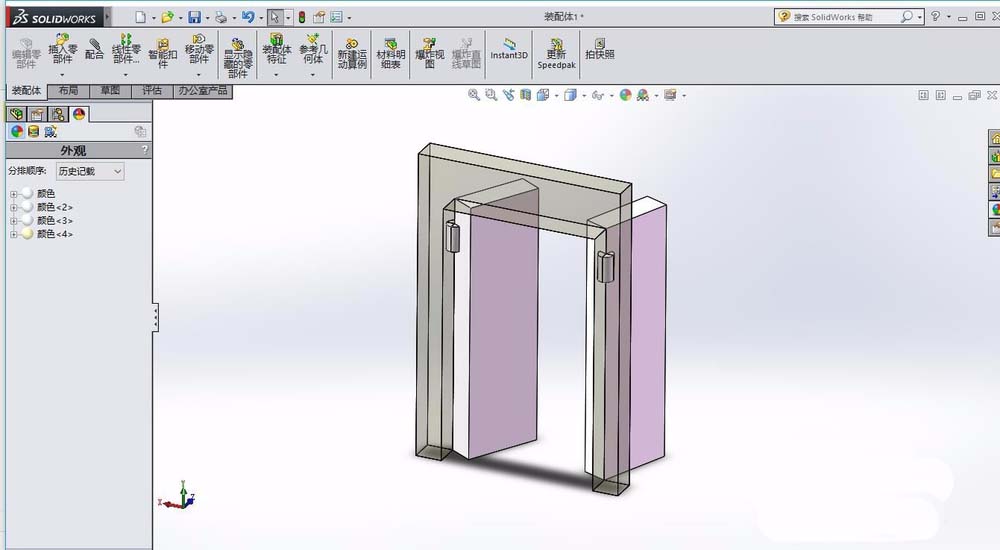

5、我们选择配合关系，利用门于门框的上面重合，2个小圆柱的同轴心，配合好，另一扇门也是同样，暂时使得门能360旋转。【门的大小已调整】【为便于观察外观门框已修改并调整为透明】

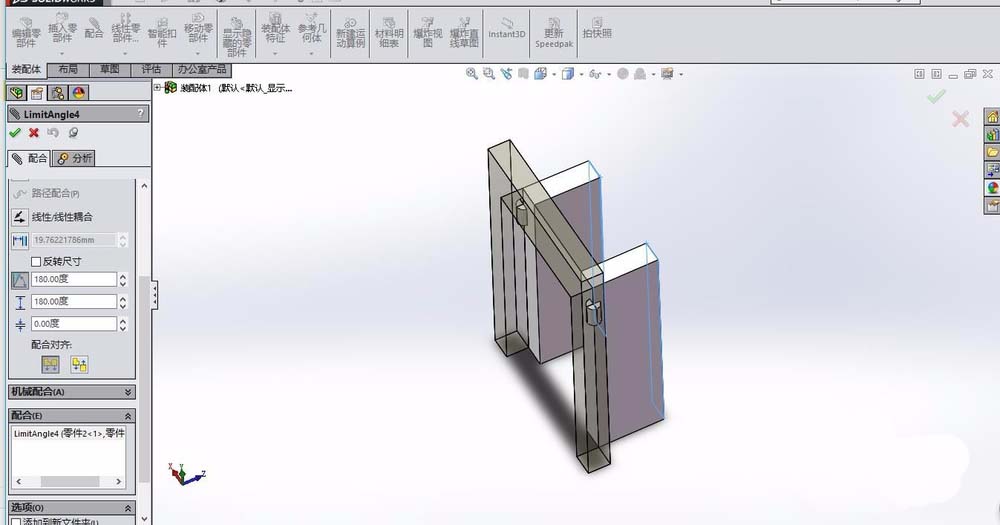

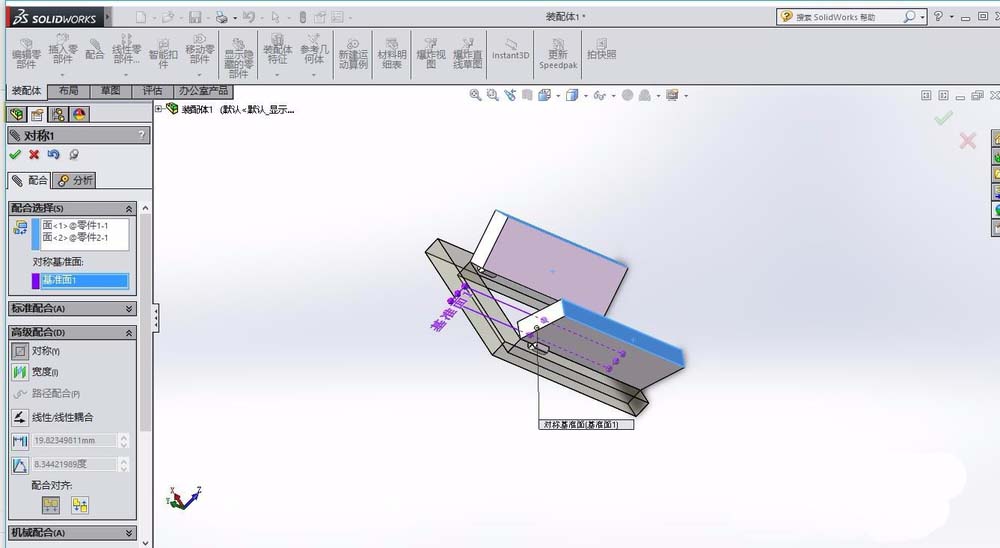

6、最后，我们点击配合，选中2扇门，选择高级配合，选择对称，这样我们的门就能同时打开了。再次选择高级配合里面的角度，适当的选择角度，控制打开门的大小角度。这样，我们就完成八字门的装配了
