SolidWorks 2013制作工程图的时候，剖面视图是对个别地方看不清楚，或者表示不出尺寸的时候，利用剖视图来解决标识尺寸。今天来给大家介绍下剖面视图如何绘制。

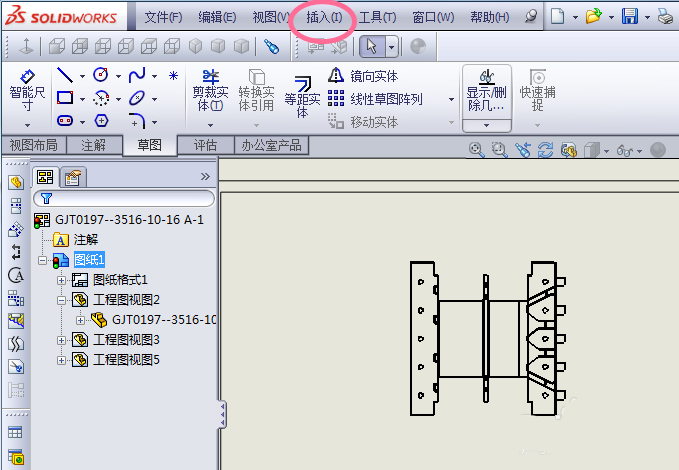

1、打开工程图，在顶部找到“插入”；

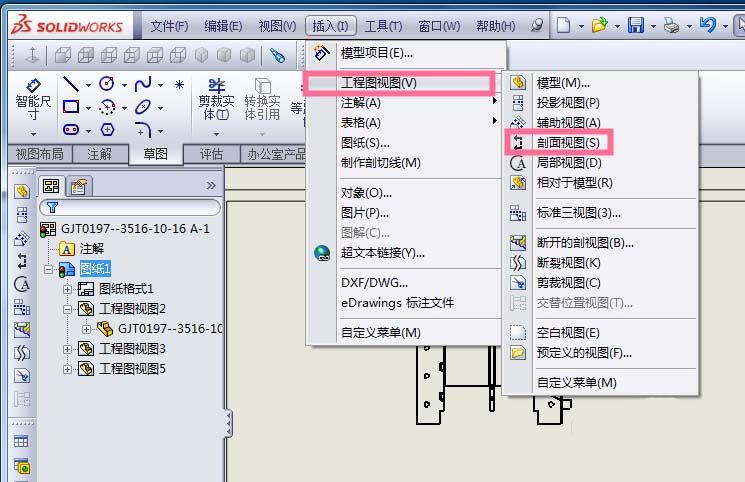

2、点击“插入”，找到“工程图视图”，找到“剖面视图”；

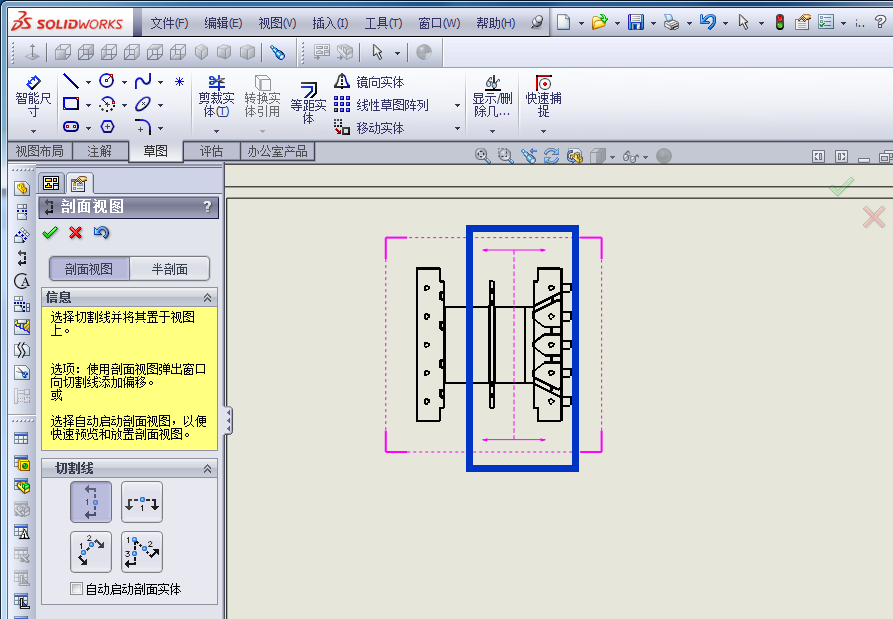

3、点击“剖面视图”，自动识别到需要编辑的图纸，看到粉红色的双向箭头，可以左右移动，

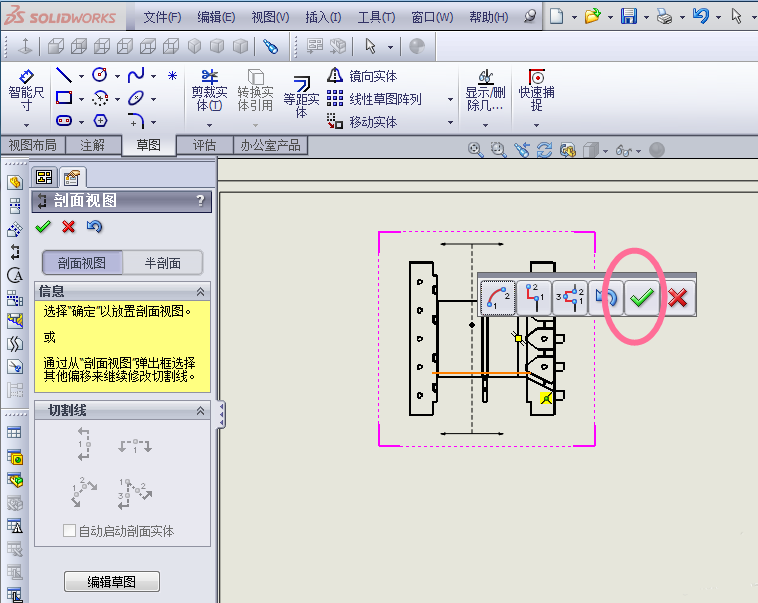

4、将鼠标移动到需要的位置，点击鼠标，然后弹出对话框，点绿色钩确定；

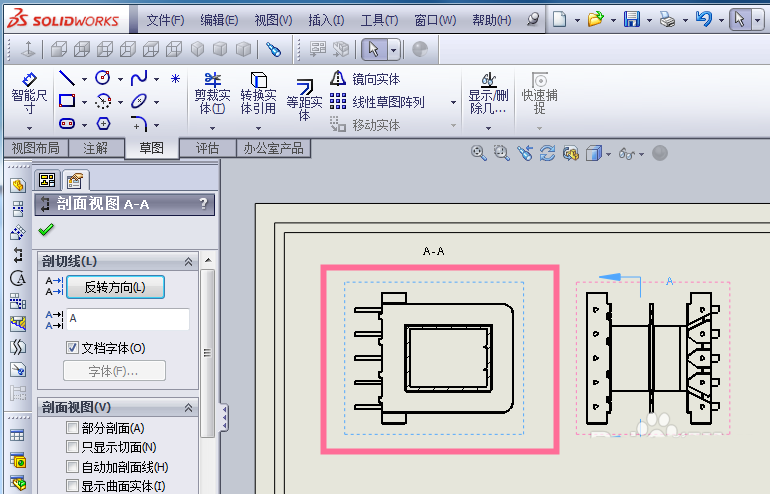

5、确定后，剖面视图弹出，也是可以左右上下移动的。
6、移动到自己想要的位置，确定。

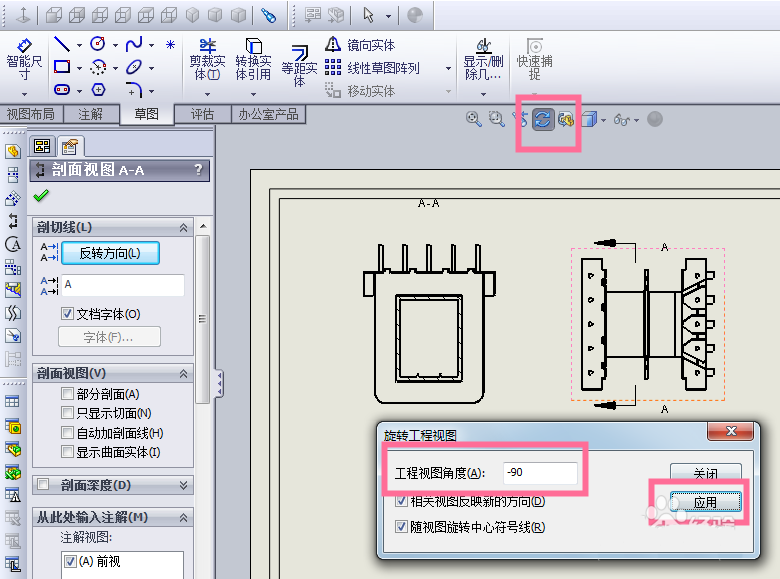

7、可以将剖面视图改变方向，点击上面的旋转，输入角度-90，点击应用。剖视图方向改变。
