该经验为大家分享以一篇proe5.0实例教程案例。该教程proe与creo都能使用。这次的教程我们来绘制一个蝶形螺母。

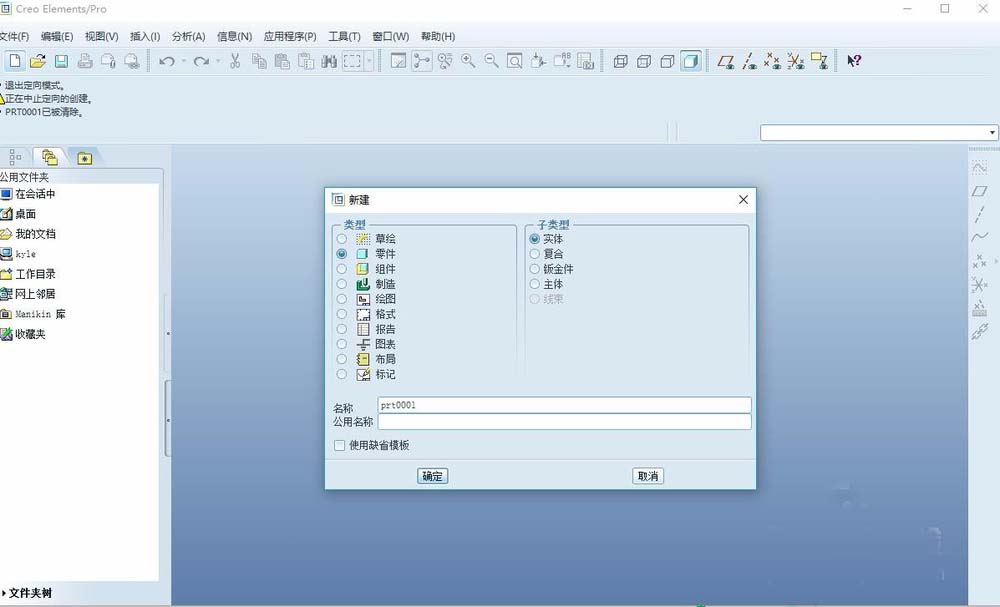

1、运行proe5.0软件，点击新建图标，选择类型为零件，子类型为实体，名称默认即可，取消使用缺省模板的打勾，选择mmns_part_solid选项，即毫米单位。

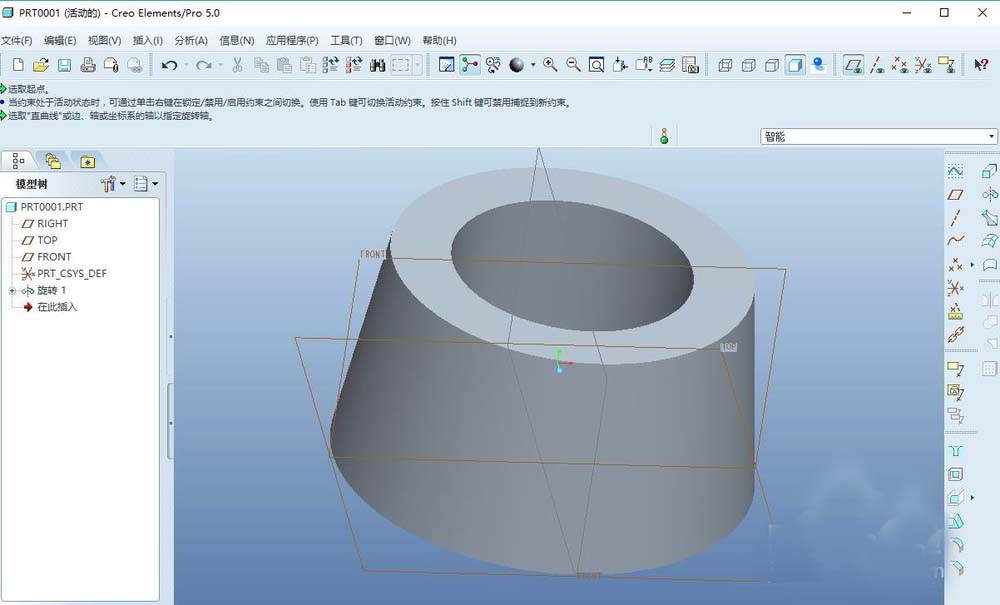

2、在过去的proe教程经验中，对常用的特征已经充分说明，接下来就是相对简化。创建一个旋转特征，绘制草图，如下图所示。

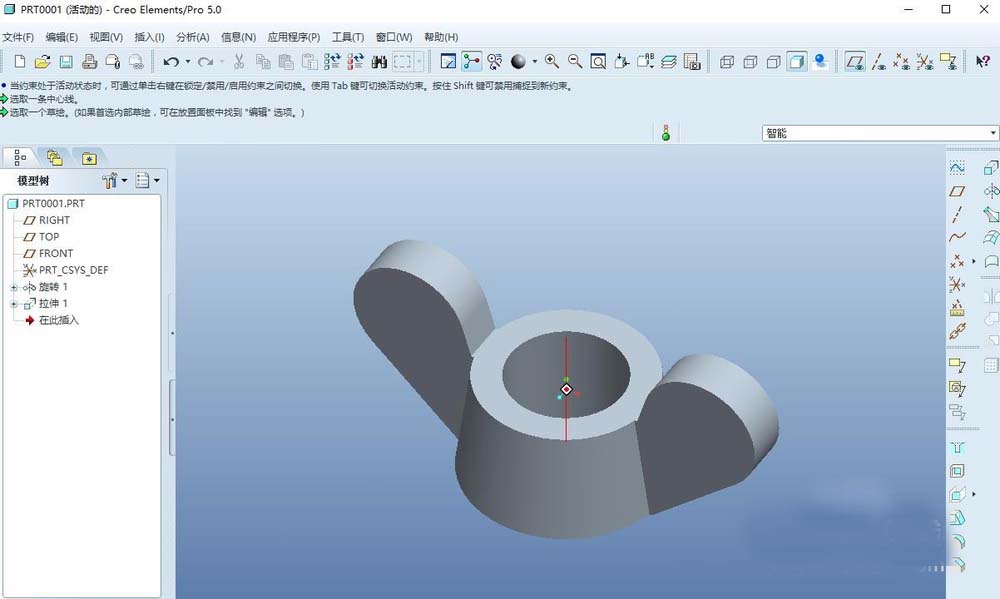

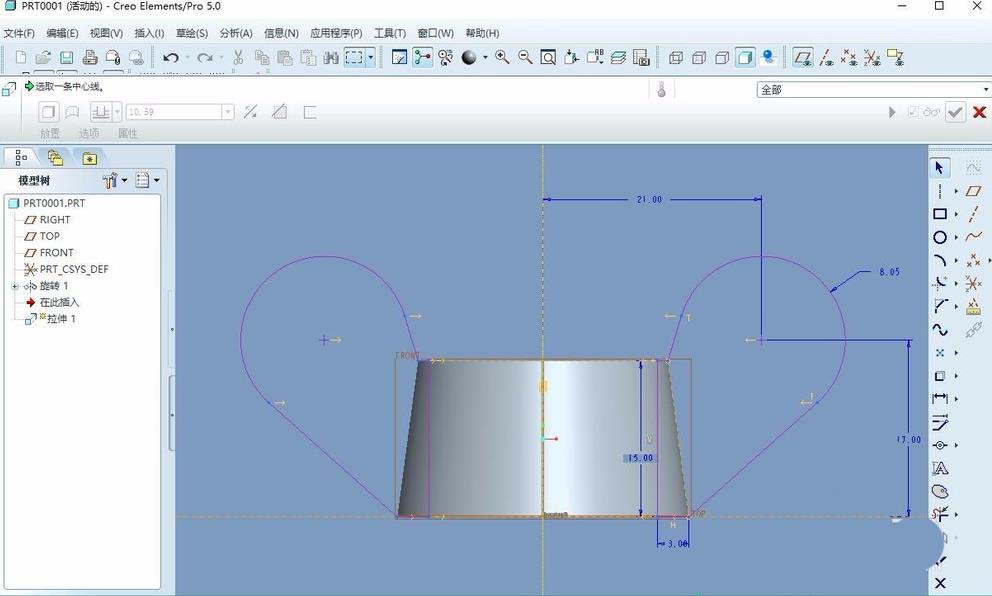

3、创建一个拉伸特征，也就是绘制蝶形。在草图当中可通过镜像来复制，减轻工作量。拉伸时要注意是两侧拉伸。也可以完成后镜像该特征。

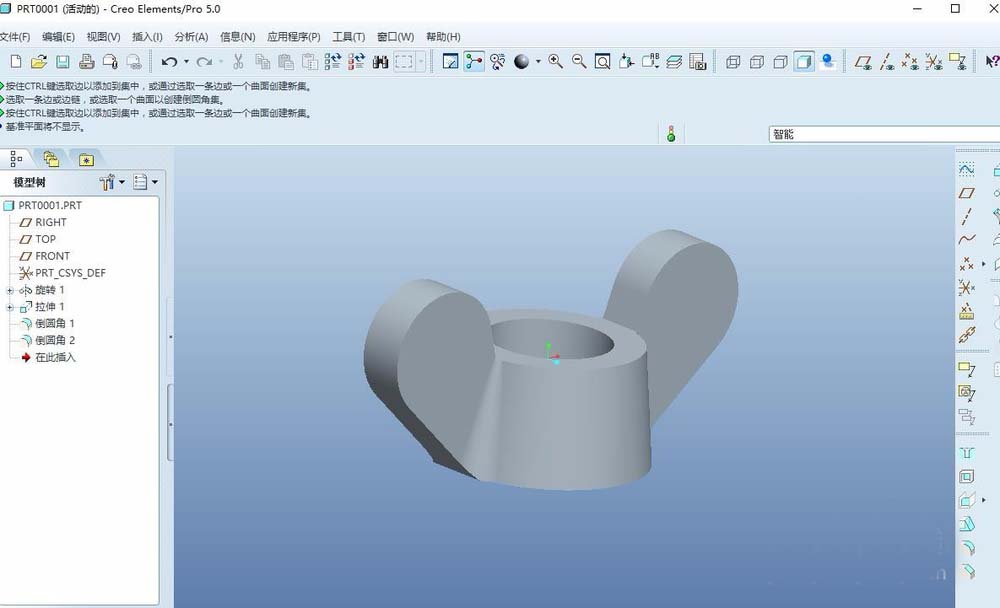

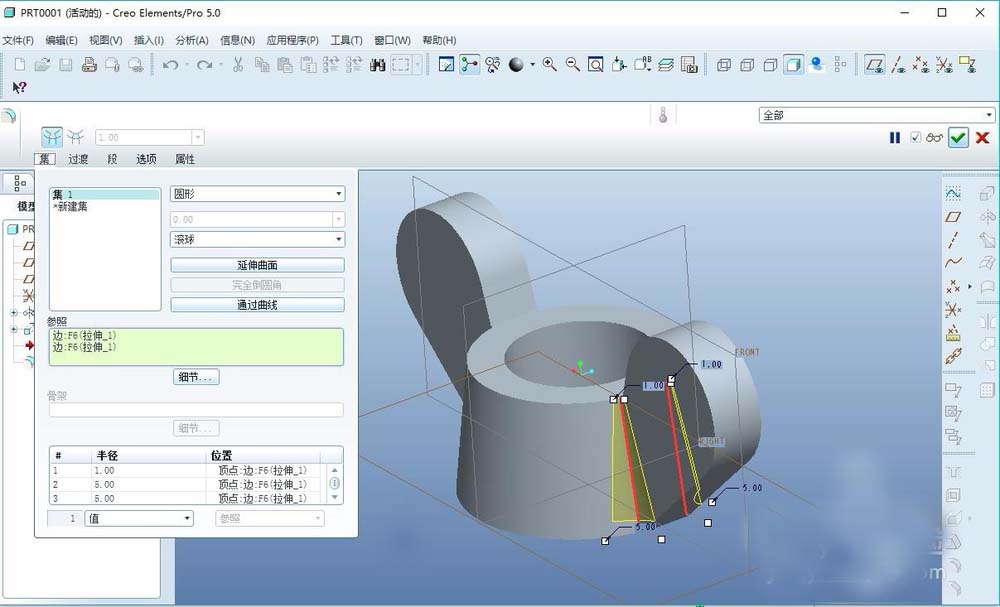

4、倒圆角处理，这次我们将运用到的是变半径倒圆角，因为两只耳朵高度圆角是不一样的，如下图所示。对另外一只的耳朵做同样的处理。

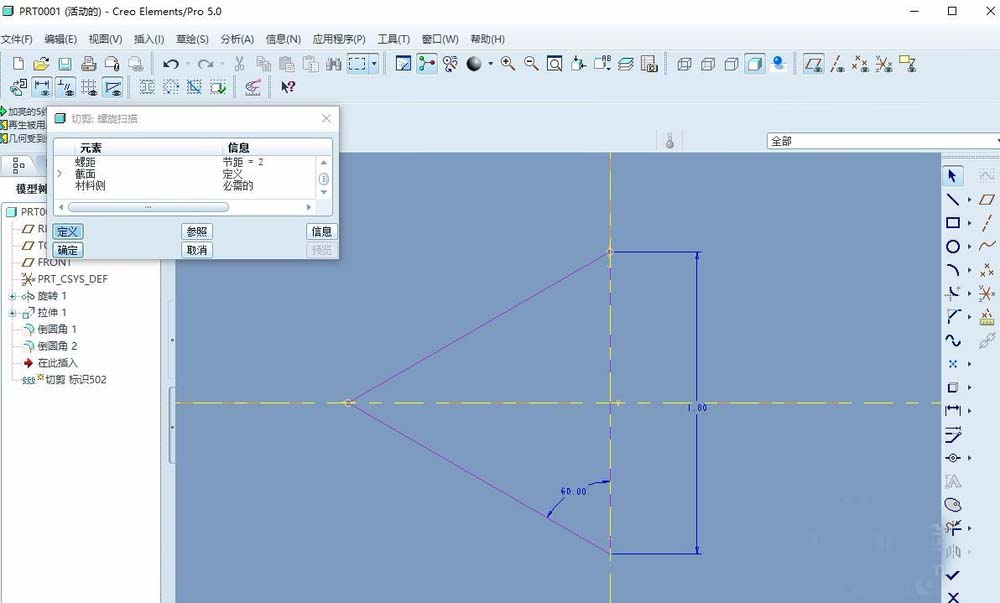

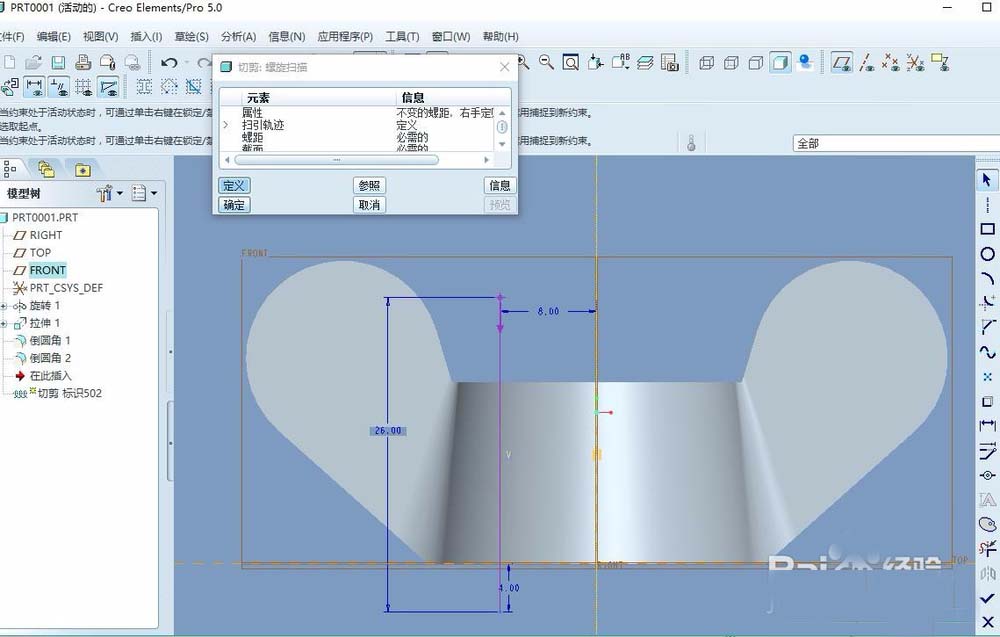

5、创建螺旋扫描--切口，使用右手定则（一般情况下均为右手），绘制草图，完成后退出草图，输入节距，如图。

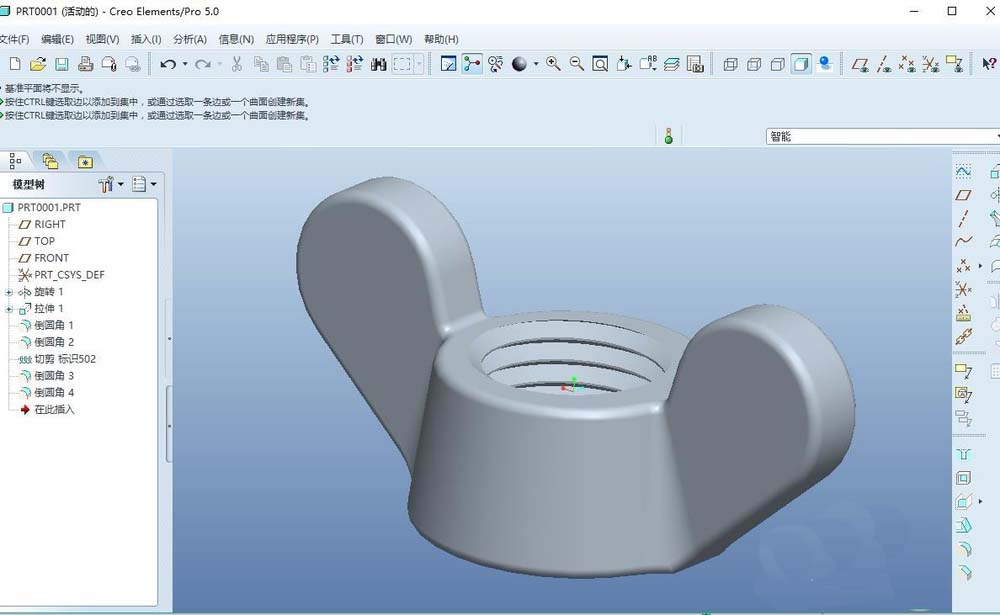

6、最后就是倒圆角了，整个零件模型绘制完毕，保存零件模型即可。
