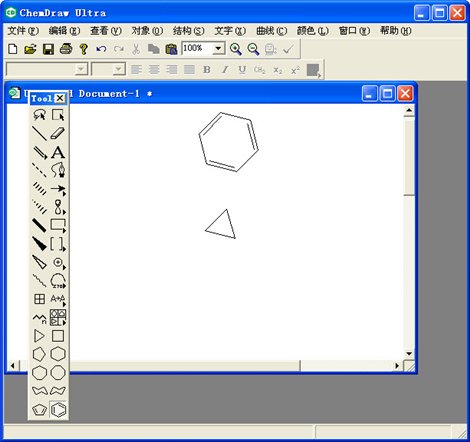

作为一款专业的化学绘图软件工具，ChemDraw可以绘制十分复杂抽象的物质结构图形，因此在化学、药物学中得到普遍的应用。那么如何用ChemDraw绘制透视图形呢？下面通过举例画霍沃思（Haworth）D-葡萄糖结构透视图来进行讲解。（参考ChemDraw中文官网）
1、绘制实例之前先进行以下操作:
（1）从文件菜单选择New document。
（2）从文件菜单选择Save as，出现存储对话框。
（3）在对话框的文件名框中，输入tul5.cdx。
（4）选择存储格式，在其中存储文件。
（5）单击OK按钮。
2、以下是实例指导操作步骤：
1、建立和定位一个环己烷环
（1）在工具板上选择环己烷环工具。
（2）在文件窗口单击建立一个环。
（3）按Ctrl＋Alt＋Tab键，将自动选择最后绘制的结构图，见图左。

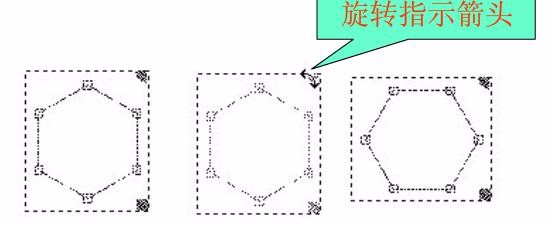

（4）在选择方框的右上角出现弯曲双箭头光标(称旋转柄)，表明选择工具在进行旋转模式的操作。
（5）按动旋转柄向右下方旋转30度(在Messages area中检查)。
（6）在虚框外单击，使虚框消失。
【注意】尽管Fixed Angles命令是打开的，但角度是不受限制的。此命令仅仅在建立时起作用。
2.定位环上的氧原子

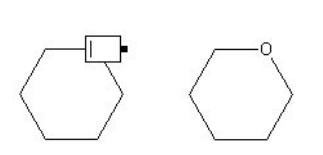

（1）在环己烷环右上角原子点处定位。
（2）按快捷键O。
3、添加垂直键

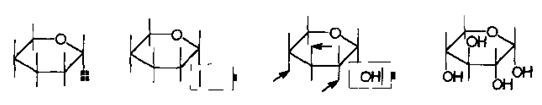

（1）在氧下面的C1定位，见图左。
（2）向上按动建立一个向上的键，见图左二。
（3）在C1再次定位，向下按动建立一个向下的键，见图中。
（4）重复以上操作，在图2右二中的箭头处建立上、下垂直键。见图右。
【注意】在C5处进行Alt+向下按动操作，在C3键端距C5一半处停止。当不用fixed length命令而利用快捷键时，不需要关闭Fixed Lengths命令。
4、把结构图形转变成沿Z轴的透视图形
（1）在工具板上选择套索工具。

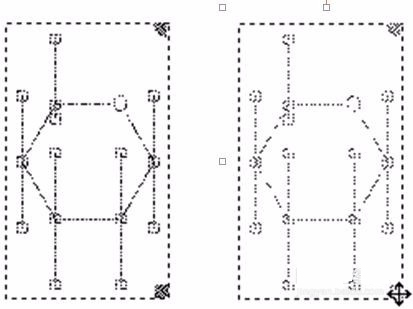

（2）在右下角的调整柄处，按Alt键，见图左。
（3）向上按动直到结构乖直缩小50%，见图右。
5、建立OH原子标记
（1）选择单键工具，在结构右面向下键端原子处定位，见图左一.
（2）双击建立原子标记框，图左二.
（3）输入OH。
（4）在图右二箭头处单击，OH原子标记重复出现，见图右一。
6、建立CH2OH标记
（1）在C5向上键端三击，建立OH 。
（2）按回车键建立原子标记框，见下图左。
（3）在OH前输入CH2标记，见下图右。
【注意】回车快捷键所打开的原子标记框只对最后标记的原子起作用，此定义不能改变。
7、变化前面键的形状
（1）在工具板上选择黑体键。
（2）单击底键的中心，变为黑体键，见下图左。
（3）在工具板上选择黑体楔键，单击下部两侧键的中心，此时两单键变为两黑体楔键，见下图右。
【注意】如果两楔键的方向是错误的，只要在中心处重新单击即可。
8、最后的工作
（1）用阴影框框起图形。
（2）从文件莱单选择Save命令。
（3）从文件菜单选择Close命令。
