PERT图是为了分析和记录完成一个给定工程所需要做的任务，PERT图经常被用于项目管理中。PERT图包含了一系列的任务盒子，之间连接的剪头显示依存关系。在任务盒子中您可以把任务的名字、负责人、完成任务的预计时间等信息放进去。对于预计时间，你要把最佳时间和最差时间，以及二者的平均时间都放进去。
亿图PERT模板为您提供了各种各样绘制PERT图需要使用的形状和符号。亿图软件界面直观，自带智能工具帮助您创建有专业水准的PERT图。
打开PERT图绘制页面

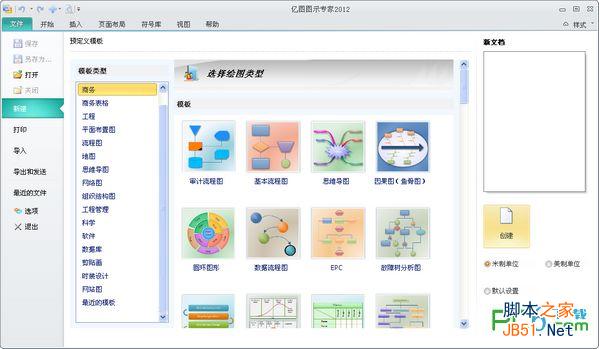

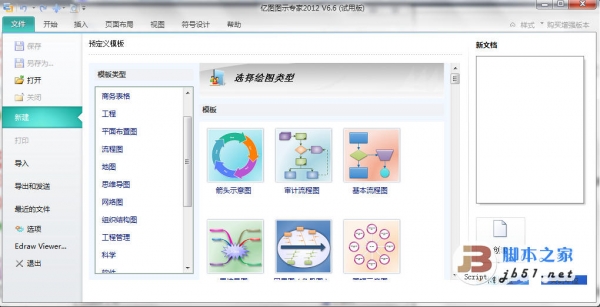

1、打开亿图，在开始页面上点击项目管理查找 PERT 模板。双击模板打开一个新的绘图页面。
PERT图符号

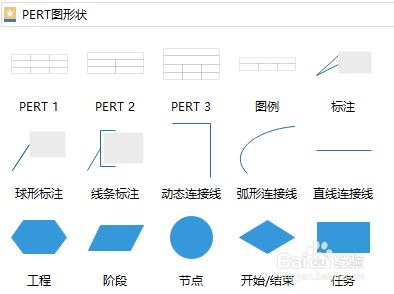

1、在绘图页面的左边，您可以看到图库中很多绘制PERT图需要使用的符号。
拖拽一个PERT图任务表格开始绘画

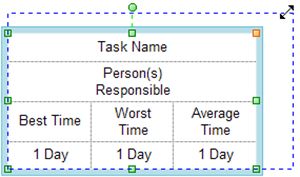

1、在图片库中，拖拽PERT图任务表格到绘图页面。（不同风格的任务表格，比如PERT1、PERT2、PERT3等，您可以选择任何一个您喜欢的风格）。
任务表格基本设置

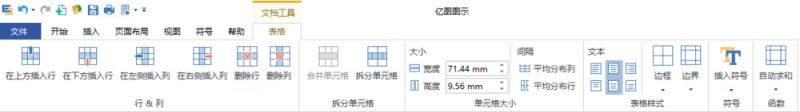

1、通过在功能区的 上下文工具 您可以增加或删除行和列，合并或者分解表格、排列行和列，设置边界等。
填写信息

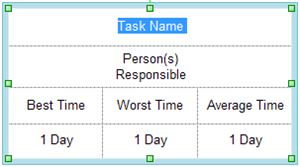

1、双击编辑表格中的内容。
改变任务盒子大小
1、拖动绿色框改变表格大小。

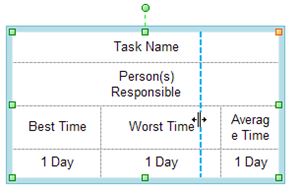

2、像Excel中那样，将光标放在表格线中间，直到出现蓝色虚线，拖动即可。
改变任务盒子填充颜色
1、您可以选中整个区域，或者部分区域。 移动您的鼠标，同时按住鼠标左键，这样就可以选中了。

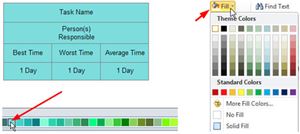

2、将您选中的区域填充你喜欢的颜色。 这里有两个选择。a. 页面底部的快速颜色条。b. 从开始 选项中的 填充按钮进行填充。点击 填充、阴影和格式 中学习填充功能。
用动态连接线连接任务盒子

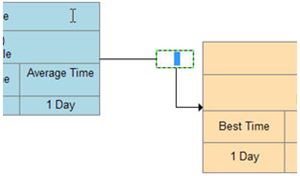

1、从符号库中拖拽出一个连接线，并使之接近盒子上的蓝色X标志。
2、当它变成红色时，松开的鼠标，连接线将会和盒子吸附一起。
3、用同样的方式将连接线的另一端连上另外一个盒子
为连接线添加描述
1、双击连接线，一个文本框会出现。输入文字，点击框外区域完成编辑。
2、继续连接表格和连接线，直到您完成绘图。
