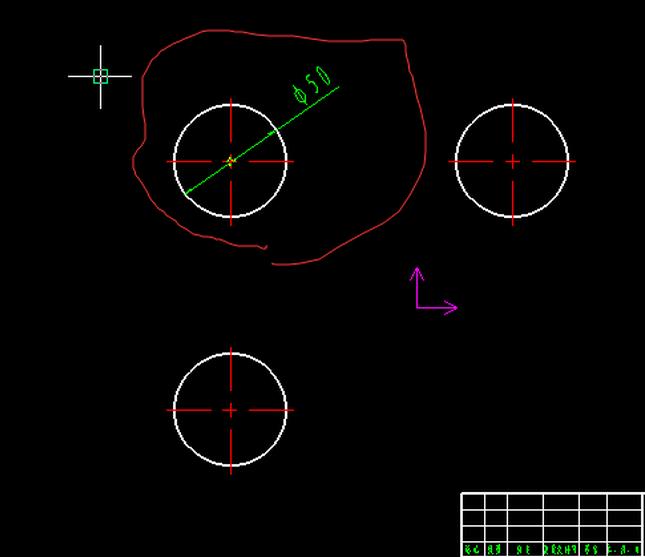

今天分享一下简单的球体工程图绘制；结果如下。
1、双击运行程序；

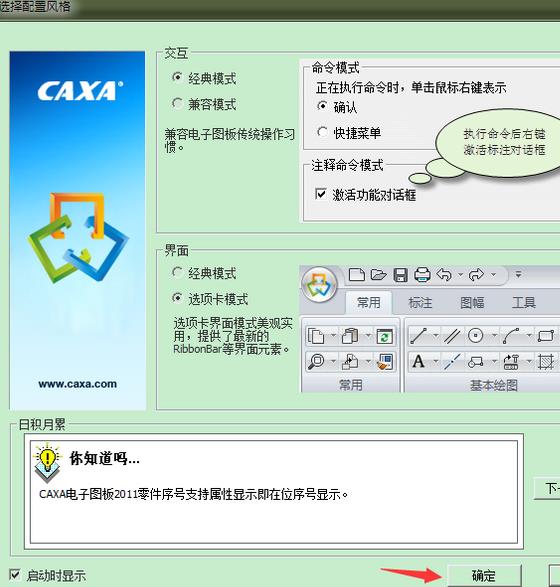

2、弹出对话框按确定键；

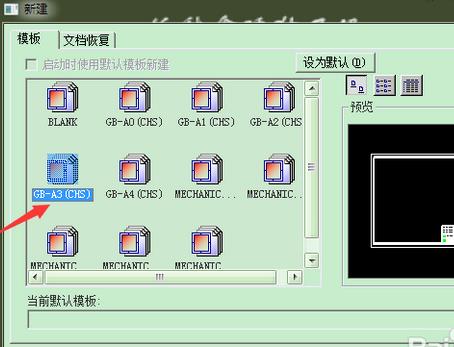

3、新建A3图框；

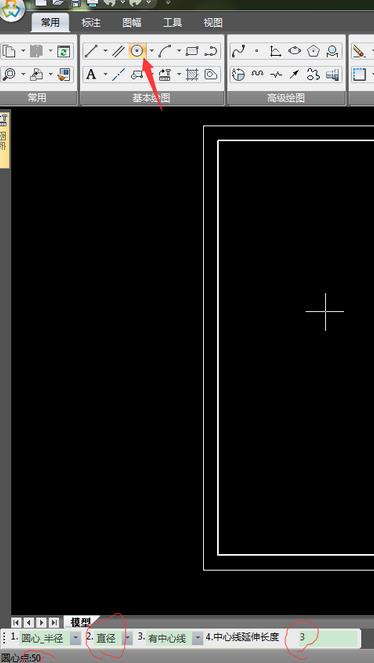

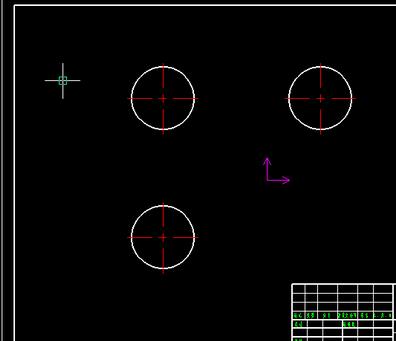

4、选择圆形工具绘制一个直径50的圆；
5、选择正交，然后按照图示复制出2个圆；

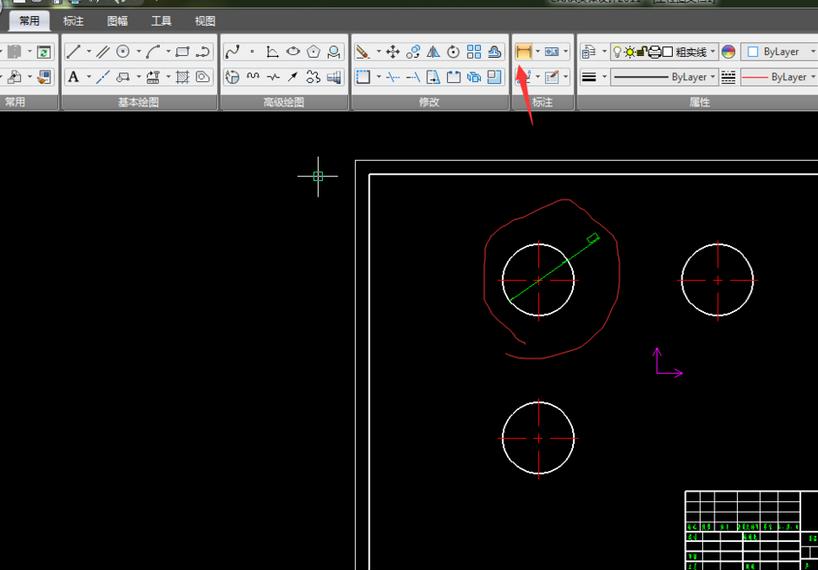

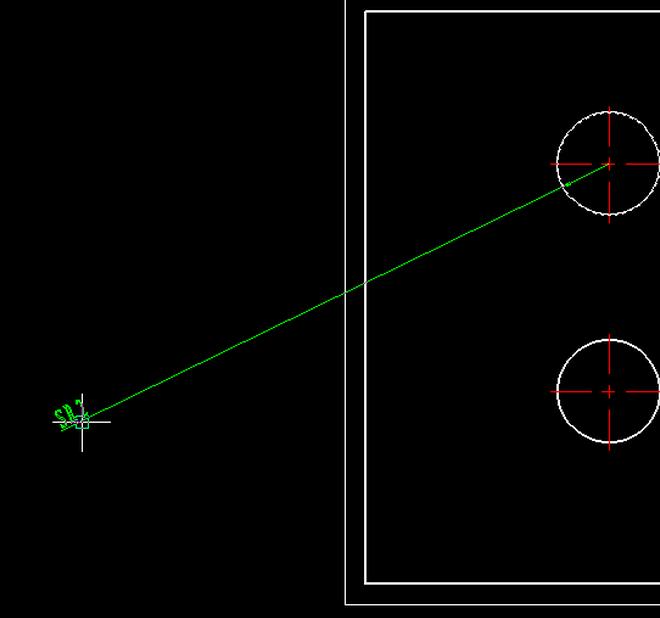

6、选择标注，标注后我们发现标注的字体太小了，这时候我们可以按照下个步骤进行修改

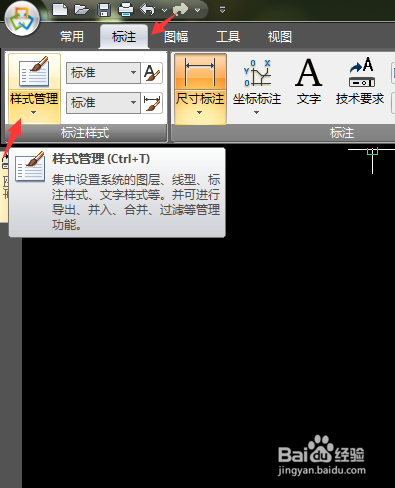

7、选择样式管理器中的尺寸工具；

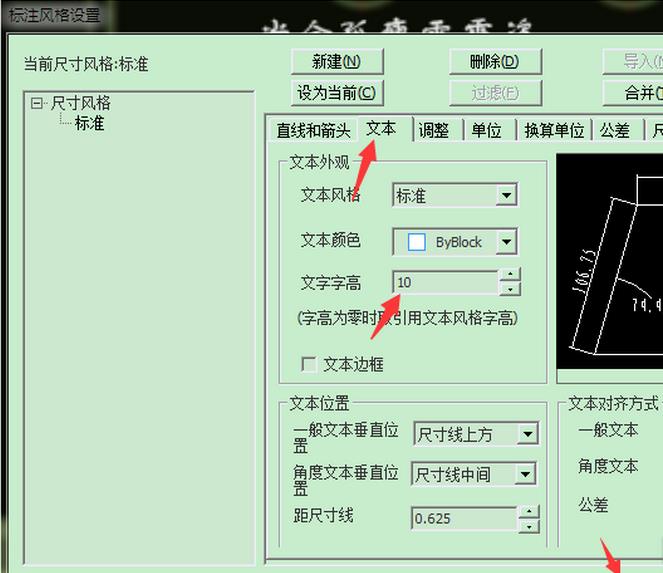

8、弹出对话框，对字体进行修改高度；

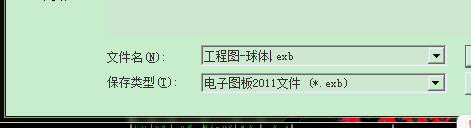

9、我们是要标注球体的尺寸，所以我们应该删掉平面的直径标注改成球的标注如下图；然后保存图纸。
注意事项：
注意箭头处
注意球的标注前面是SR+半径
