这次分享一下布尔运算里面的装配，也就是把几何体都装配到一起形成一个整体。

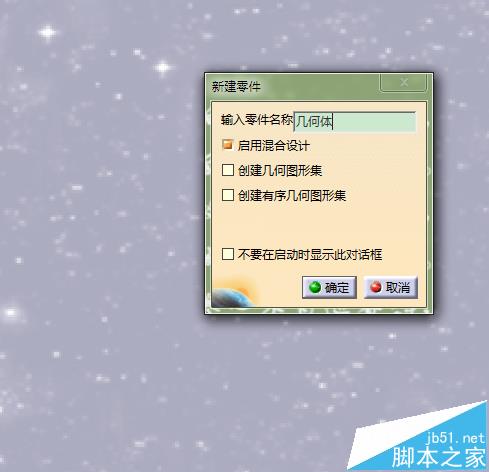

1、打开CATIA软件，新建一个PART文件，命名为，几何体；

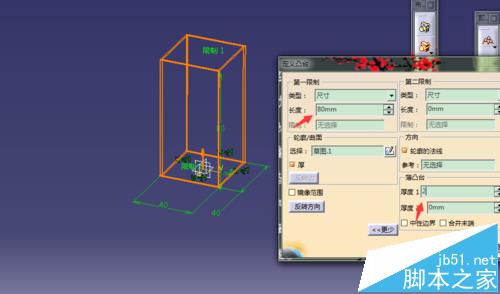

2、在零件几何体下创建一个40*40的高80厚2mm的方管；
3、插入一个几何体；

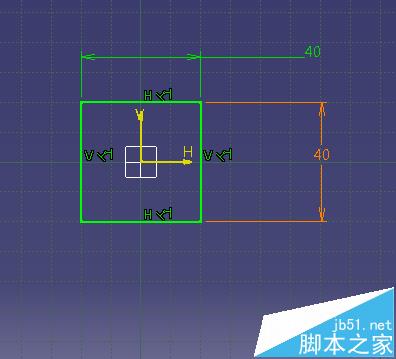

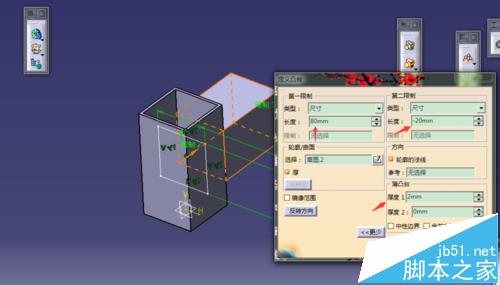

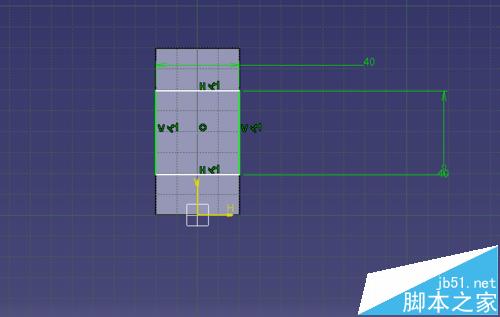

4、在心插入的几何体中绘制一个40*40高80厚2mm的方管；

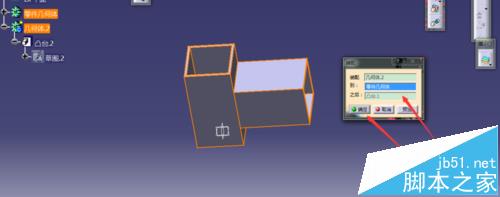

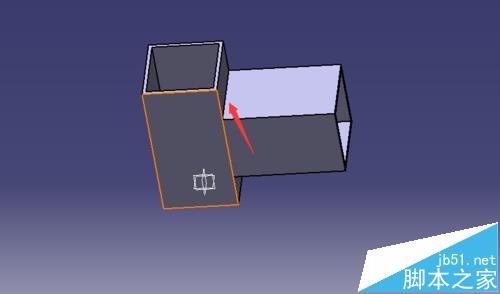

5、我们点击每个几何体发现他们是孤立的；只是有相交的线；

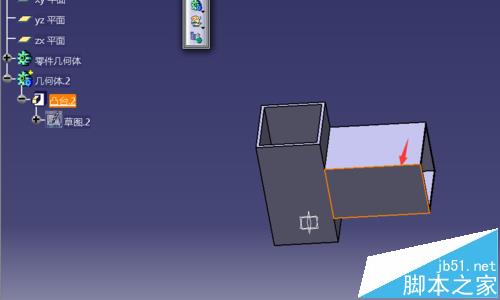

6、选择几何体2，进行装配；

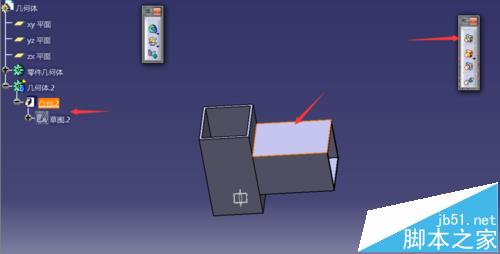

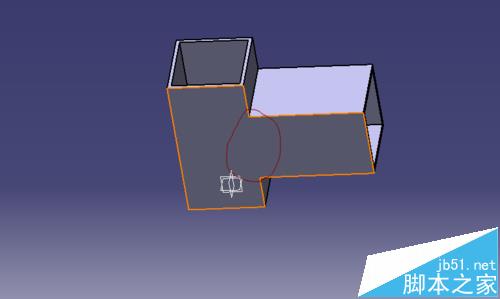

7、这是我们发现，装配后的几何体变成一个几何体了；没有相交线了；

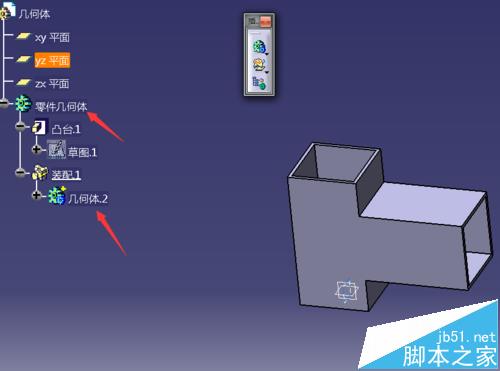

8、而且结构树叶发生变化了，原本是几何体2与零件几何体是一个级别，现在几何体2变为零件几何体的一部分了。
注意事项：
注意箭头处
注意一定是把几何体装配到零件几何体下面
