本文告诉你：在solidworks软件里，如何给零件压花，这里以榔头手柄为例演示压花。
1、榔头零件已经建立好，准备演示压花，如图所示

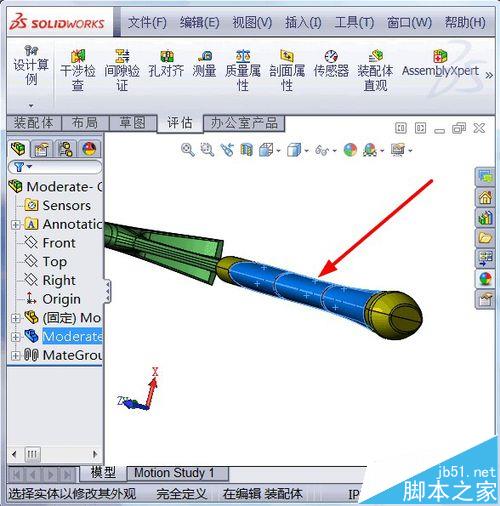

2、选择要压花的面，如图所示

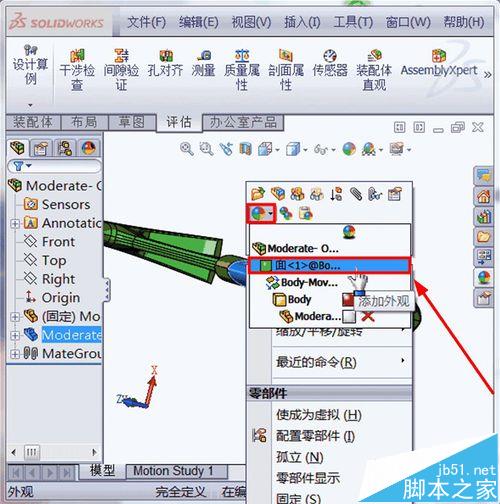

3、点击鼠标右键，弹出下拉菜单，选择“外观”，选择“面”，如图所示

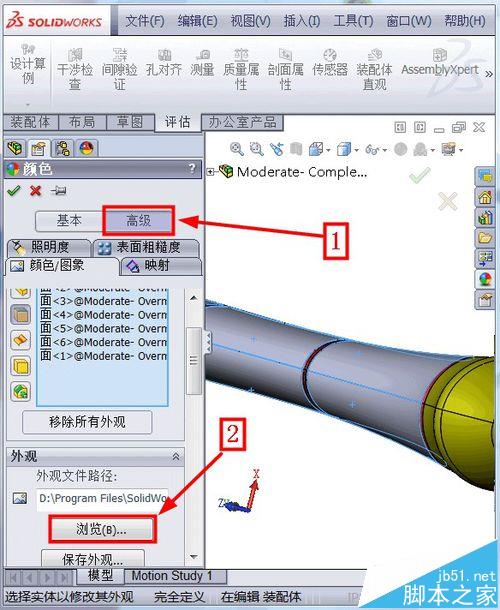

4、弹出“颜色”下拉菜单，选择“高级”，点击“浏览”，如图

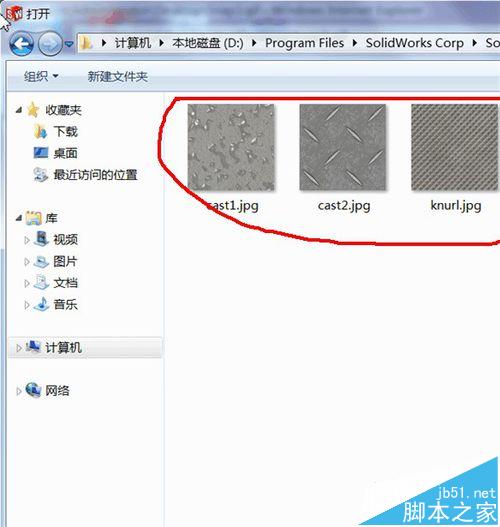

5、打开D:\Program Files\SolidWorks Corp\SolidWorks\data\Images\textures\metal\machined，选择所有文件。（D盘为你安装solidworks的盘），出现很多加工的图，如图所示

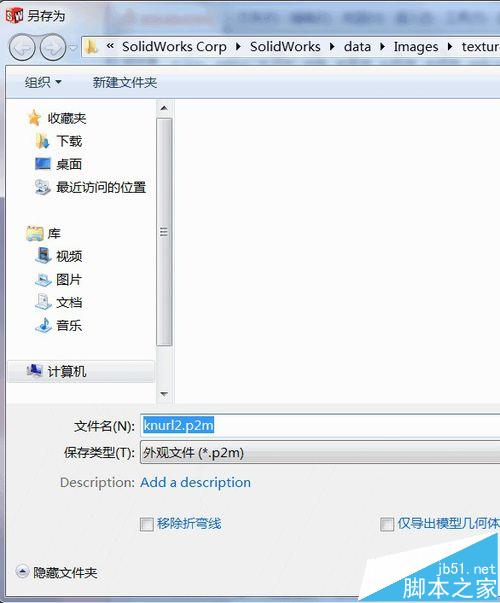

6、选择你要压花的样式，打开，弹出转换文件，点击保存，如图所示

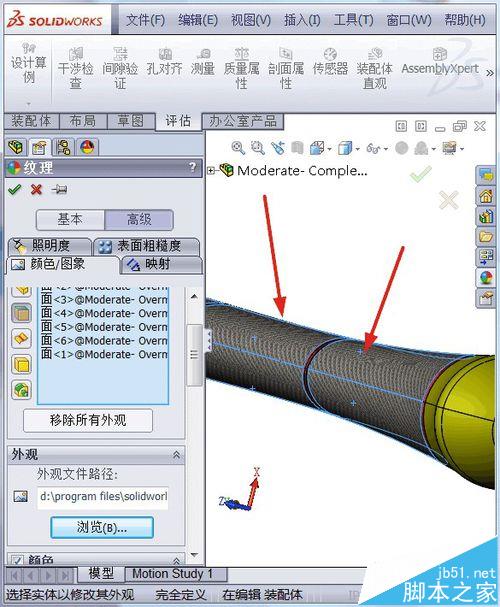

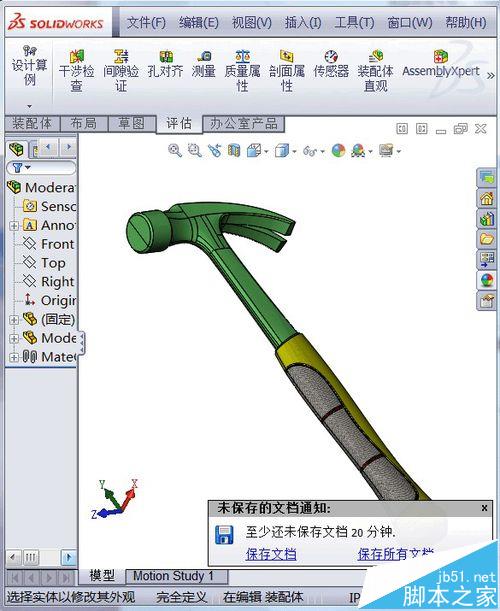

7、压花成功，如图所示

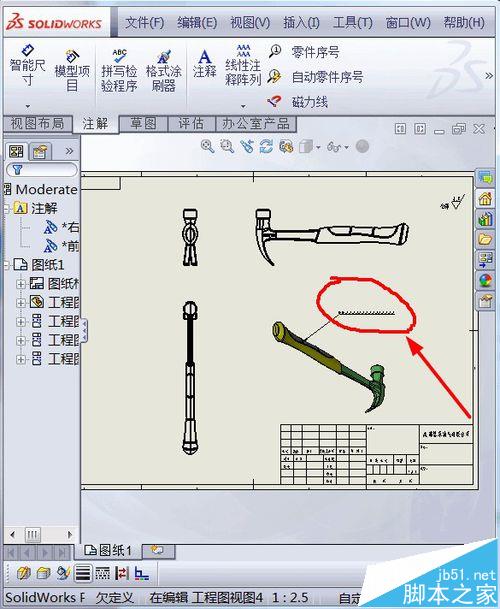

8、工程图，直接用“注释”，标注即可，如图所示
注意事项：
零件滚花、压花一般不用画特征，整列方式来做，因为那样耗费计算机资源巨大，花纹太多可能造成死机。
