solidworks钣金图纸怎么导出位cad格式?

本文分享solidworks如何快速导出钣金展开cad加工图，这一功能在钣金件中会经常使用。

SolidWorks 2010 SP2.1 中文破解免费版

• 类型：3D制作类
• 大小：4.64GB
• 语言：简体中文
• 时间：2013-07-29

查看详情

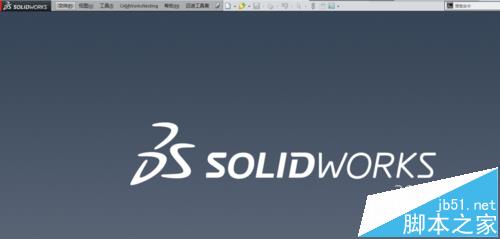

1、启动solidworks2014,如下图所示。

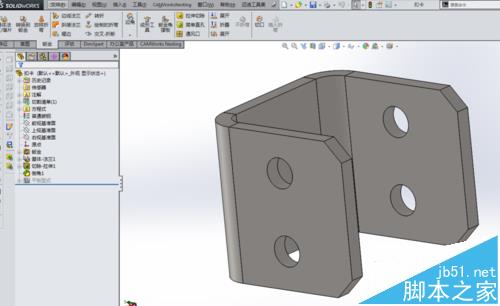

2、绘制或者打开需要导出的cad图形的钣金零件，如下图所示。

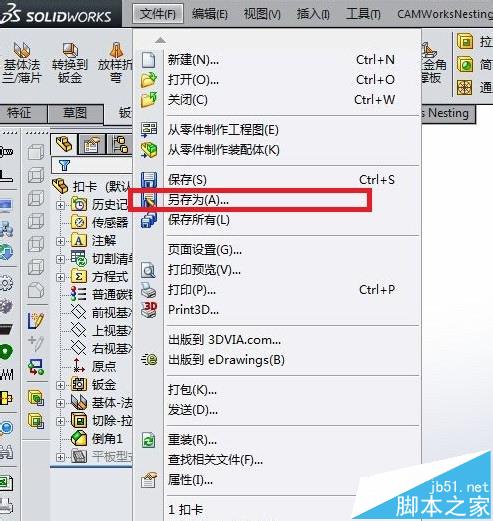

3、如下图所示，点击文件的另存为命令。

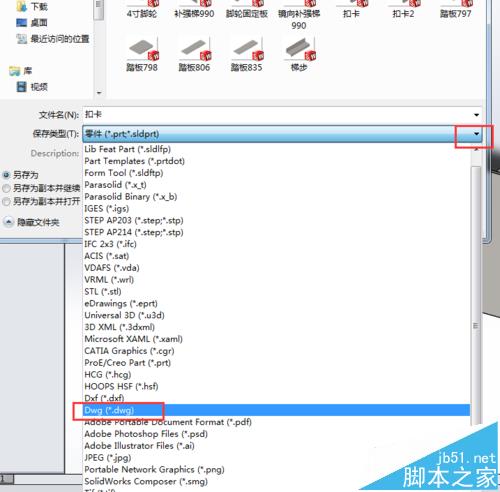

4、选择导出格式，如下图所示。

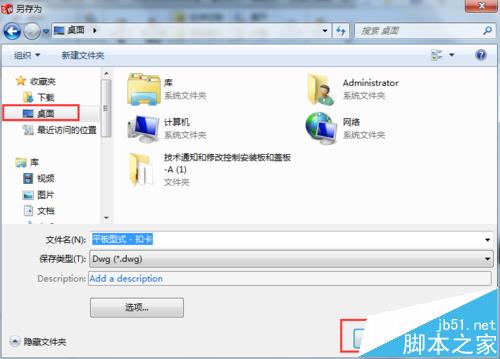

5、选择保存位置，后点击保存按钮，如下图所示。

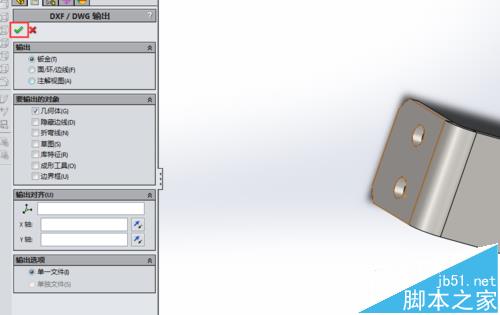

6、如下图所示，点击√按钮。

7、出现如下图所示界面，点击保存按钮，得到solidwork钣金零件的CAD展开图。
