CAXA二维软件使用也是非常广泛的，他是中国版的二维制图软件，大家也称他是“傻瓜版”二维软件，也就是说他比较容易学和学会。那么今天我给大家带来CAXA入门教程-如何进行图形填充？
1、运行CAXA二维制图软件，我们以矩形的剖面线填充为例进行详细讲解，首先我们绘制一个封闭的矩形，为什么说是封闭的那，也就是说图形填充时，只有对封闭的图形才能完成填充。

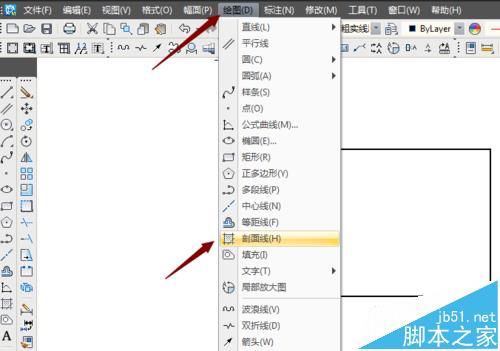

2、在caxa操作页面的菜单里找到绘图，然后找到剖面线。

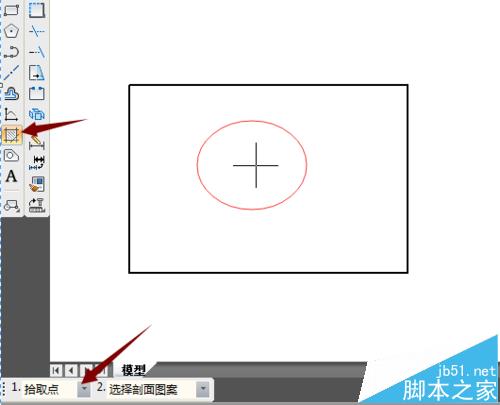

3、点击剖面线，操作页面弹出命令行，且光标变成十字样式。

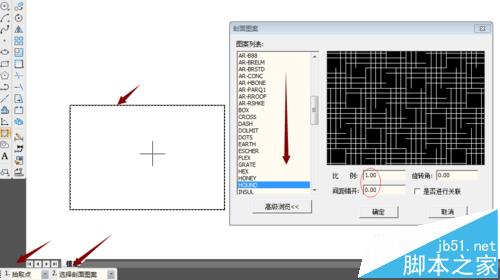

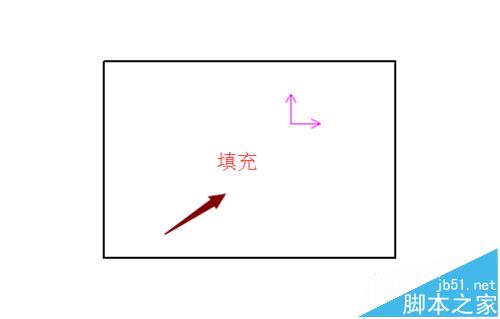

4、根据命令行提示，拾取点即点击图形内部一点，默认选择剖面图案2即可，然后点击回车，弹出图案选择对话框。

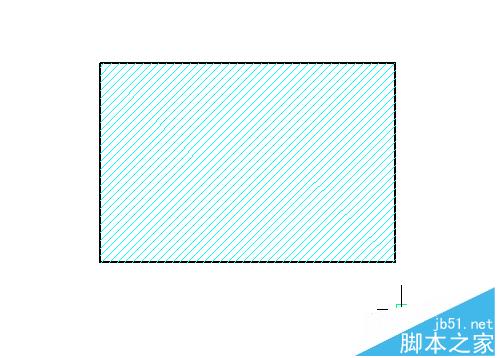

5、选好你要选择的图形，然后点击确定，即完成剖面线填充。
6、另外，在命令行中点击拾取点的下拉三角即呈现拾取边界，也就是选取矩形的四个边。然后默认2进行图案选择，完成剖面线填充

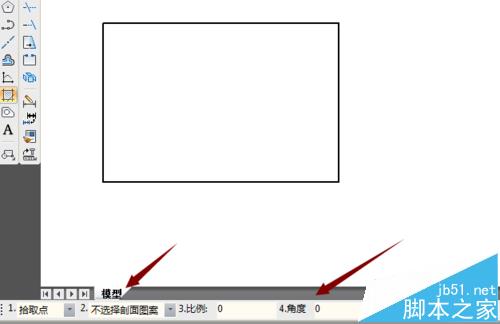

7、另外，如果命令行里不默认2进行图案选择，点击下拉三角，呈现不选择剖面图案，且后面附带比例、间隔等对话框，这里如果不使用默认的2进行图案选择，而是选择不选择剖面图案，填充的图案会填充上次的操作图案。
