Sketchup建模对于设计师来说并不同于描图，同样也是再设计的一个过程。是从平面阶段提升到立体形态的一个重要设计阶段。对于整体方案阶段的推敲，细化，调整乃至到下阶段的扩初，施工图都有一定的参考和认知的价值。
1、准备导图之前的准备工作
DWG文件中根据实际情况把不需要的线条，图层，全部清除掉。
注意：

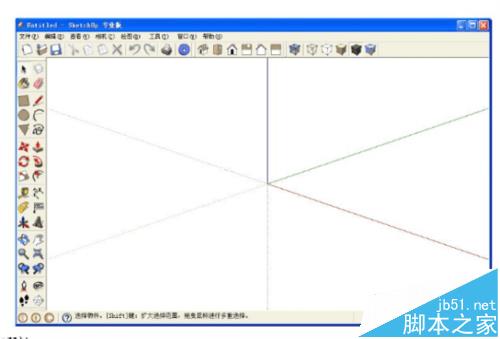

①清理过程要充分考虑草图立面体块的进退关系，保证内部需要的墙体不被清除②将CAD图形导出，在导出图形时根据需要可以将主体和阳台等分开导出。 在SKETCHUP打开程序中，选择“查看”中“用户设置”
①将“设置基本单位”选择项中“单位形式”选择为“十进位”模式。
②在“渲染”选项中将“显示轮廓”选择一项进行取消选择。此项操作是为了保证导入的dwg文件中线条变成细线，以便精确的建模
2、导入CAD文件

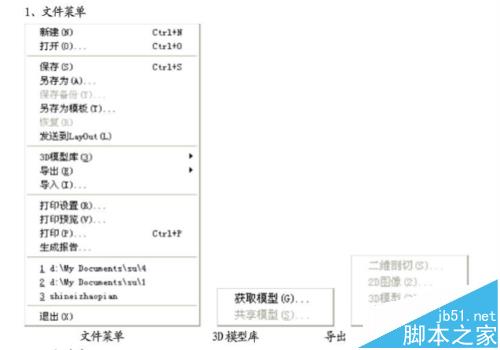

选择菜单中的“文件”选项，选择其中的“导入”命令，在其子菜单中选择“导入DWG/DXF”选项。之后系统会自动跳出一个对话框，在对话框的右下角有一个“选项„„”，点击之后会出来一个新的对话框，在此对话框中选择“单位”为mm,(此选项中建议使用此单位，选择此单位是为了保证导入sketchup的cad图与cad中的图比例保持1：1，这样在建模型中就可以保证在由平面生成立体的时候，高度按照实际尺寸来进行拉伸。 2. 然后选择要导入的dwg图文件选择“导入”命令。cad图自动导入sketchup中。
3、拉伸各个楼层体块
1）墙体制作

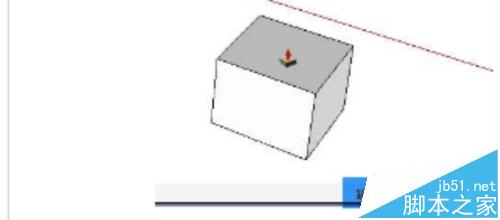

在A,B,C,D„上建立模型，充分利用矩形命令在平面上形成平面闭合图形（平面只要是闭合的，闭合部分内部就自动带有一种填充颜色或者可以应用MakeFace1.1插件进行封面，）以便进行拉伸平面生成立体。[面A（一层平面）只是起到建模尺寸定位衡量的作用。] 在体块拉伸高度时候，在建模型界面右下侧数据框中（图6）可以输入相应的高度，要注意将建立的模型按照实际需要进行清楚的编组。如果没有特殊情况一般方法都是分层拉伸，之后建立组块，将建好的各个层组块进行上下拼接。形成建筑的主体。
4、材质的贴制：

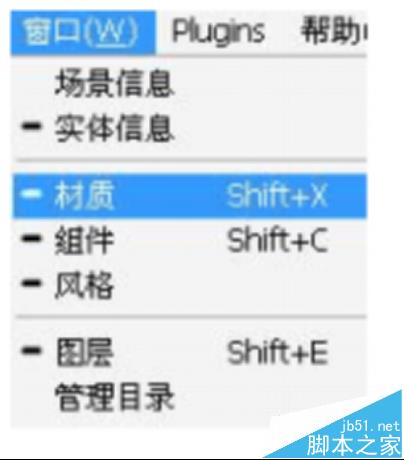

打开“窗口”中的“材质”，如果我们需要把一个材质应用到模型中，那么我们就要将那种材质的图片导入我们的sketchup材质库中
方法：

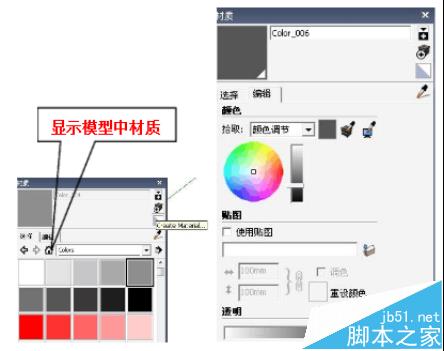

1）在 “材质”对话框中选择“创建”按钮。
2）在跳出的“添加材质混合”对话框中，勾选“使用贴图”选项，

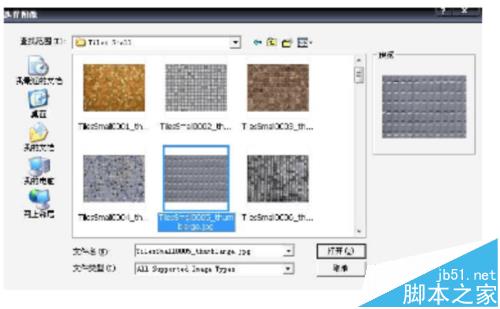

3）系统会自动跳出一个“选择图象”对话框，

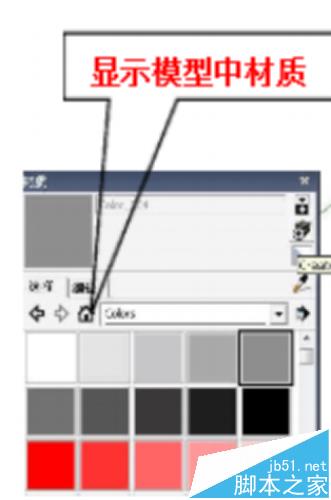

4）从中找到你要应用的那种材质的图片之后，点击“打开”，在此后自动跳出的文件夹中选择“添加”命令。此时关闭此对话框，在“材质”中“模型中”
5）将显示出刚才添加的材质。点击此材质的图案，之后点击你所要附材质的模型，材质会自动附加在模型上。如果要对模型中显示的材质的比例进行调整，那么只需点击“ 材质”中的模型中的该材质图案，之后在跳出的对话框中，选择文件夹图标右侧的“锁头”标志的右面的左右扩展和上下扩展命令，在其中数据区间输入比例，同时在调整的同时可以看到在模型中附加的该材质的比例关系变化。
5、页面的添加：
1）页面的添加方法：在sketchup应用程序中选择“窗口”，点击其中的“页面管理”命令，对页面进行添加。
2）页面更新命令在此页面标题上点鼠标右键，会出现下拉菜单，从其中选择更新命令既可。 接下来将要对模型进行相机角度效果的调整
