CAXA制造工程师软件在设计方面虽然略有不足，但软件的价格相比其它来说要便宜，很多教育机构都会购买CAXA制造工程师的软件，而其它的软件大多数都还是使用破解版。其实用习惯一个软件后，也不会觉得有多少不方便。这里介绍在该软件中绘制曲面五角星的技巧。
1、首先打开软件，选择右侧工具栏中的多边形命令，输入边数为5，选取原点为内接圆中心。输入内接圆半径为50，完成一个五边形的创建。接着使用直线命令，选择两点直线，将五边形的五个点连接起来，如图所示。

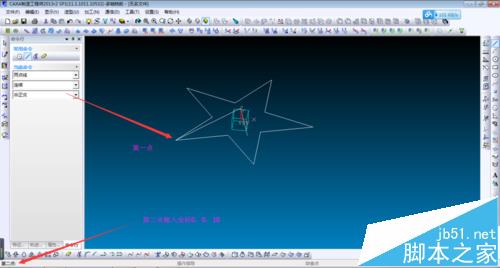

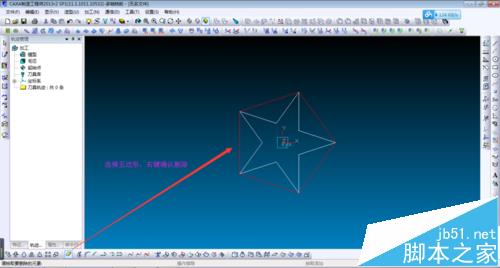

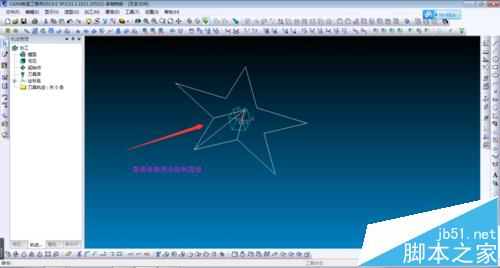

2、接着使用曲线裁剪命令，将五角星中间多余的线段剪掉。使用删除命令将前面绘制的五边形删除。再继续使用直线命令，选择五角星的任意一个角点为第一点，第二点输入坐标0，0，10，即在中心原点高度为10的位置。将该点与相邻两个五角星角点连接，如图。

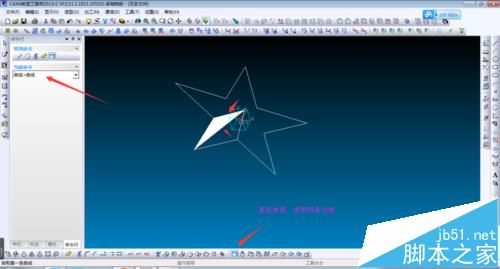

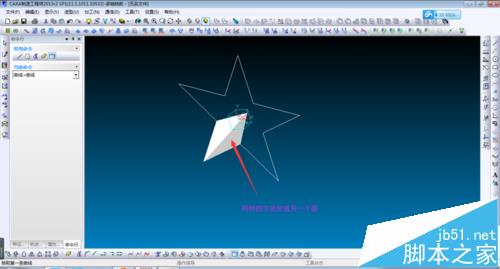

3、完成后选择曲面中的直纹命令，选择刚刚连接的五角星的角边线，选取两条相邻边，如图操作，完成一个面的创建。同样的方法完成另一个相邻面的创建，这样就完成了曲面五角星的一个角。

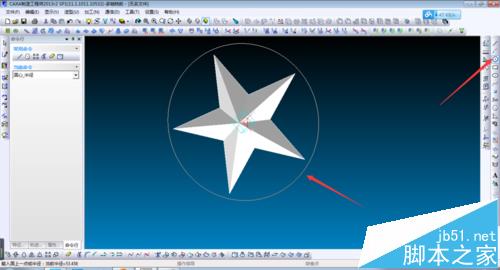

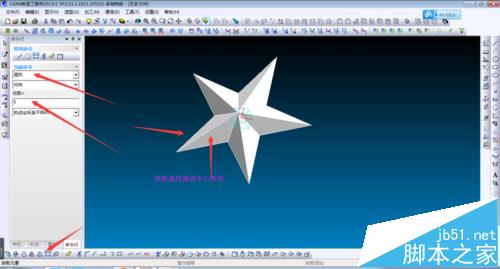

4、再使用阵列命令，选取刚刚创建好的两个曲面，选择为圆形阵列，阵列中心为原点，份数为5份，完成五角星的创建。接着选择圆命令，以原点为中心绘制一个半径为55的圆，如图。

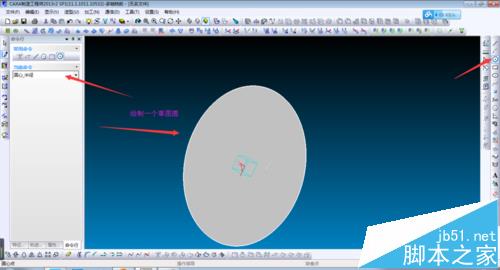

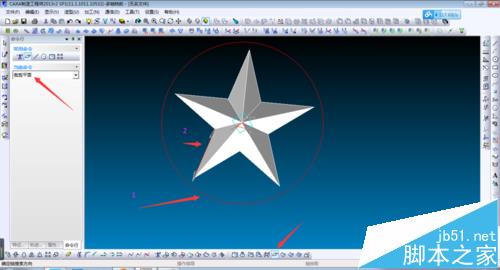

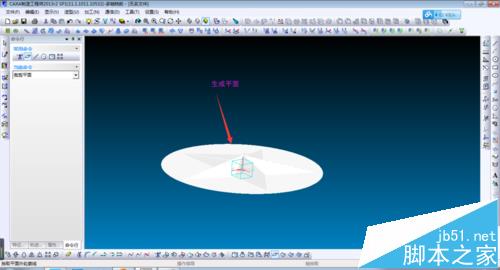

5、选择曲面编辑中的平面命令，选择为裁剪平面，选取刚刚绘制的圆，任意选择一个方向，再选择五角星的一个边，选择同一方向，完成一个封闭平面的创建。
6、再次使用圆命令，以原点为圆心，绘制一个半径为55的圆，完成后选择拉伸增料命令，选择反向拉伸，深度为10，勾选拔模，角度为10，勾选向外拔模，确定完成底部锥台的创建。

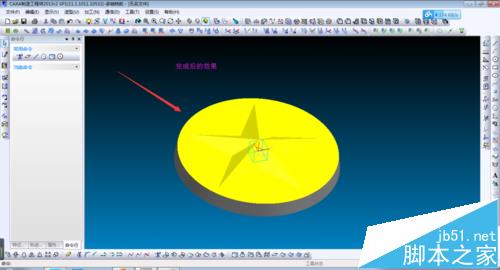

7、选择图层管理，将当前图层的颜色调整，可以改变模型的颜色显示，最后效果如图。
注意事项：
注意在CAXA制造工程师软件中创建的曲线特征后面是不能反复使用的。
