在用solidworks绘制零件图时，我们会经常遇到这样的问题：当选择一个面，点击正视时，这个面可能就是水平正视状态。笔者今天要告诉你：如何将此面变为垂直正视状态。

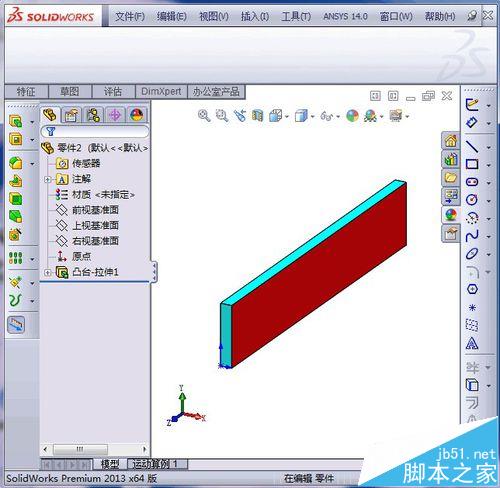

1、建好的solidworks模型，为了便于显示，将模型颜色设置为蓝色，将要调整的面设置为红色，如图所示
2、选择红色面，弹出对话框，点击“正视”按钮，如图所示

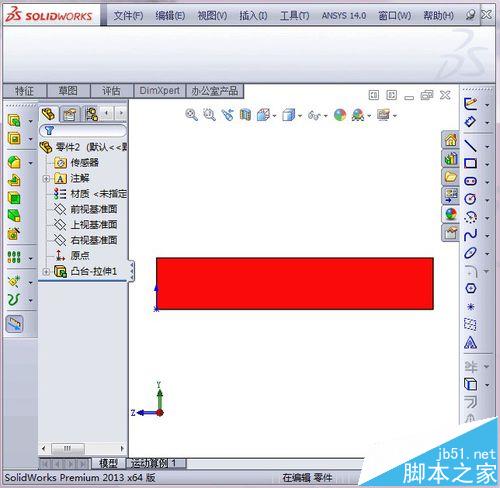

3、红色面已经“水平正视”于用户，如图所示，

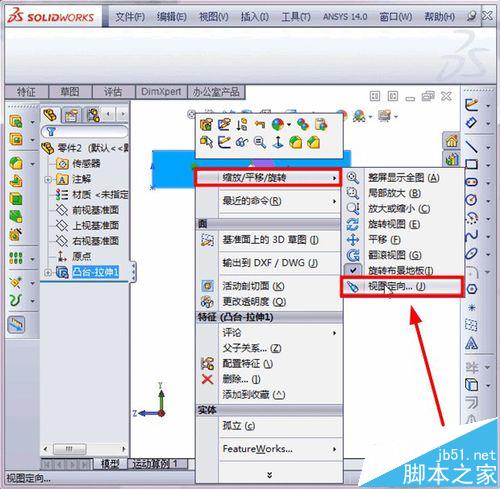

4、现在要将红色的面“垂直正视”，要如何操作呢？首先：选择红色面，右键，选择“缩放/平移/旋转”选项，再选择“视图定向”，如图所示

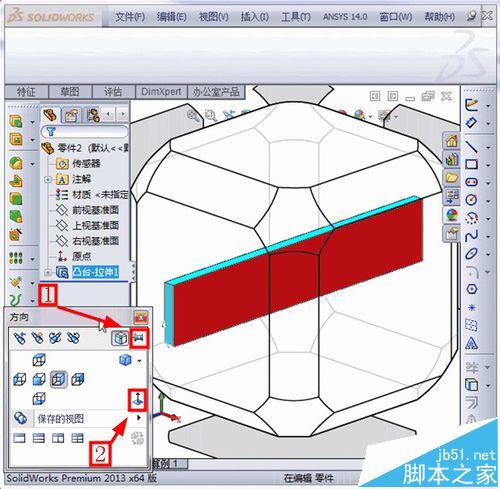

5、先点击“固定/取消固定对话框”，再点击“正视”按钮，如图所示

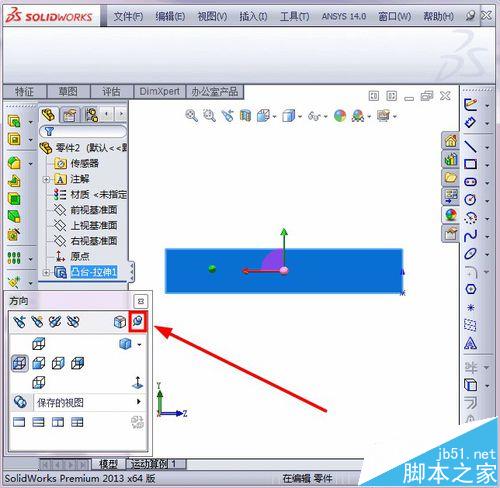

6、完成之后，如图所示，（注意，此时“固定/取消固定对话框”已经变了）

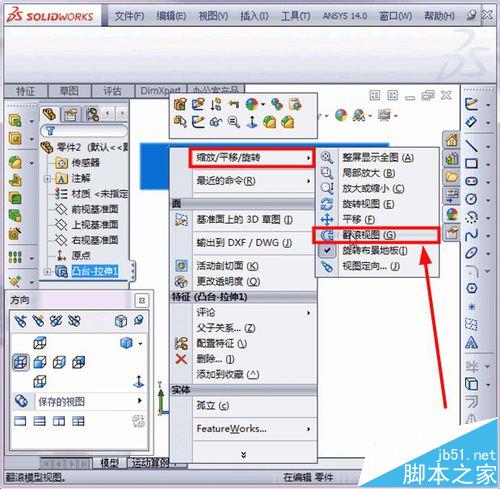

7、在选择红色面，右键，选择“缩放/平移/旋转”选项，再选择“翻转视图”，如图所示
8、将红色面旋转到垂直位置，如图所示
9、点击“新视图”按钮，弹出对话框，输入视图名字（这里假设为A视图），点击“确定”，如图所示

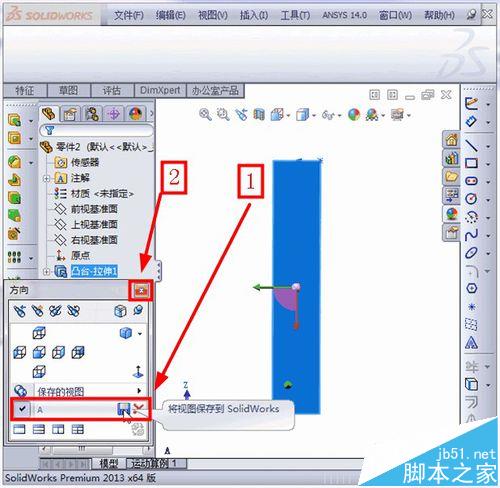

10、将新建的“A视图”保存在solidworks中，关闭对话框，如图所示

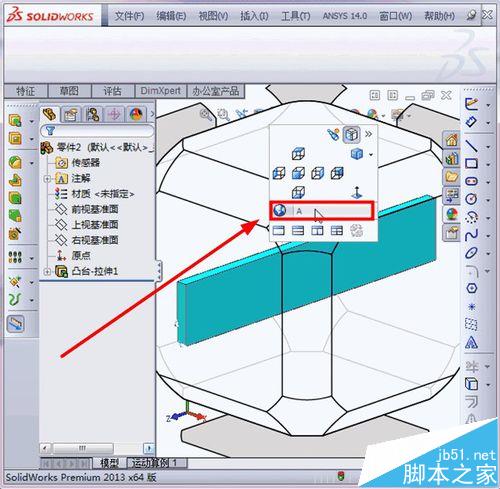

11、打开新建的“A视图”，如图所示

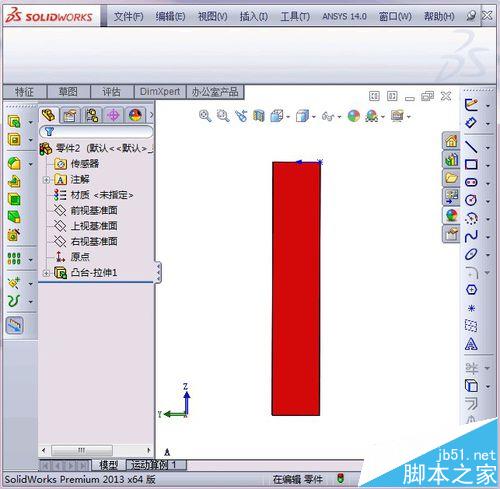

12、红色面“水平正视”已经变为“垂直正视”了
