将AutoCAD/天正绘制好的图形导入SketchUp时，常常发现SketchUp有破面，或者一个面被分成了好几个面，但是还没有边线存在，这是怎么回事呢？请看下文详细介绍

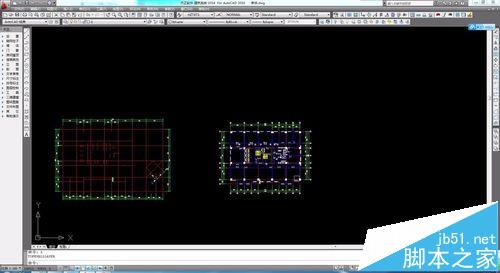

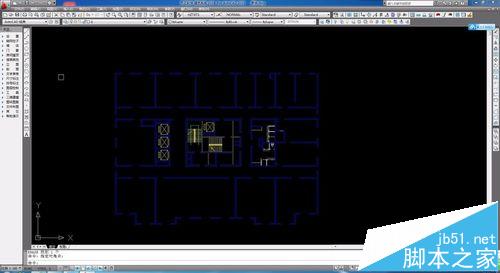

1、首先打开要导入SketchUp的cad图纸，以某酒店的标准层为例。cad版本为2014版的天正，其他版本均可适用。

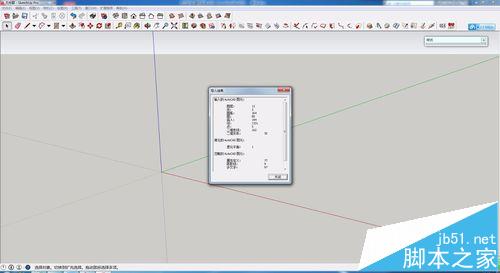

2、打开SketchUp，以2015为例，其他版本均可适用。并选择“文件-导入”，然后选择需要导入的cad图纸的位置及文件。

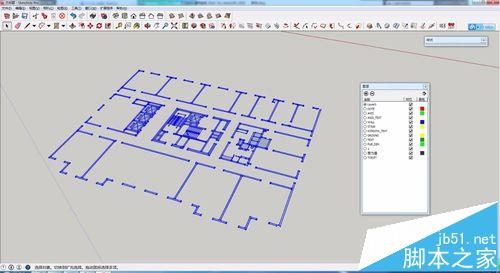

3、文件成功导入之后，适用SketchUp的插件“SUAPP”，选择生成面的工具。

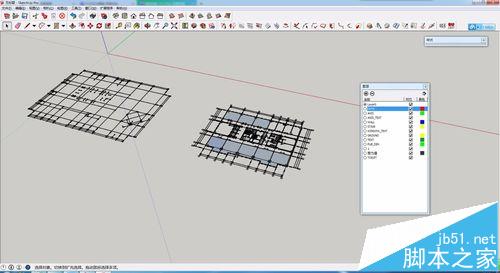

4、将面生成之后，会发现，同一个平面被分成了两个面，但是两个面相交处却没有任何线段。

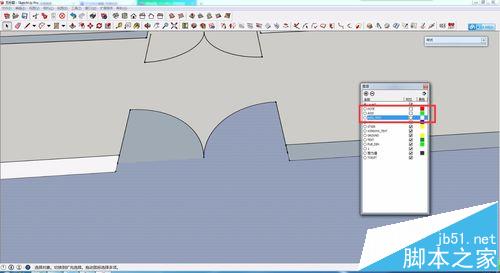

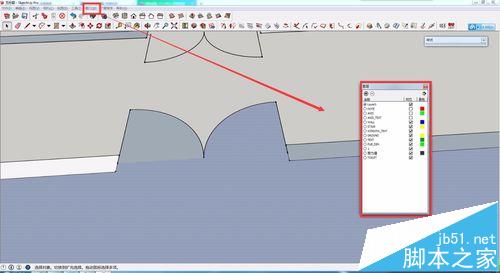

5、此时，我们在SketchUp工具栏中依次选择“窗口-图层”，将SketchUp模型中的图层打开。可以发现，图层中有三个图层现在是关闭状态，这就是一个面破成两个的原因了。我们将这三个图层全部打开。

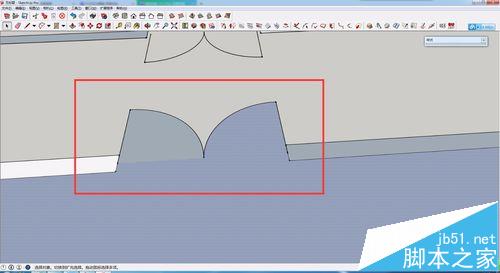

6、可以发现，不仅仅是存在破面的问题，在可见图形的左侧还有一个未被显示的图形。
7、此时，我们回到天正中，将天正的图层全部打开，可以发现，天正图纸中确实存在被关闭的图层。图层全部打开之后显示的内容和SketchUp图层全部打开之后的内容是一致的。
8、将cad图纸中不需要的图层清理干净，然后保存图纸之后重新导入SketchUp中，就可以解决这个问题了。
注意事项：
导入SketchUp之前，cad图纸一定要清理干净。
