画几何图形阴影怎么操作？你会吗？规则图形相对来说还比较好处理，不规则图形呢？今天小编让你体会一下各种图形的阴影面积的画法。教你使用两种有效的方法搞定阴影面积。
方法一、

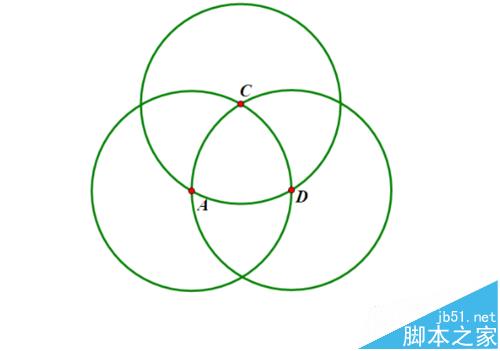

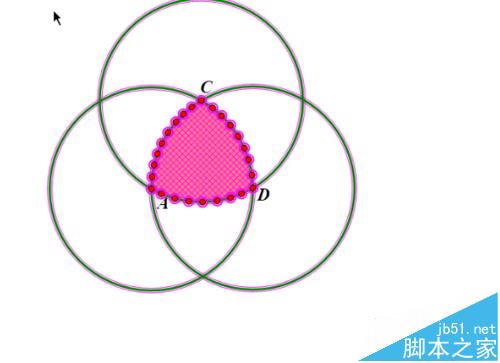

1、利用多边形来近似替代阴影部分轮廓，从而画出阴影。如图要画出三个圆相交的公共部分阴影。

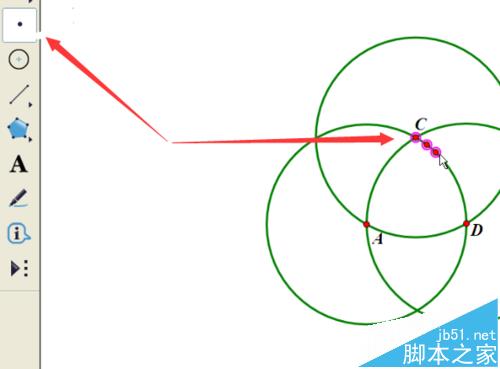

2、先单击点工具，按住shift键不放，沿着阴影部分边界画点，尽量密集一点比较准确。画点要按曲线走向的先后顺序，不要跳来跳去。

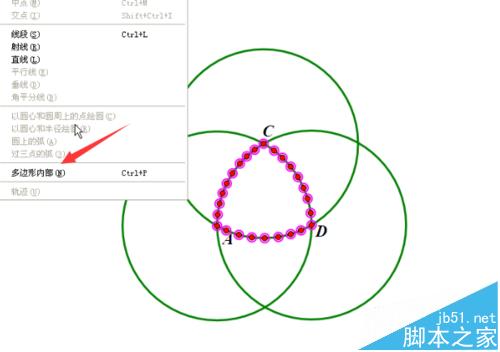

3、画完之后，单击构造---多边形内部，就把内部着色。
4、单击显示---隐藏点，就可以把边界上的点全部隐藏来。

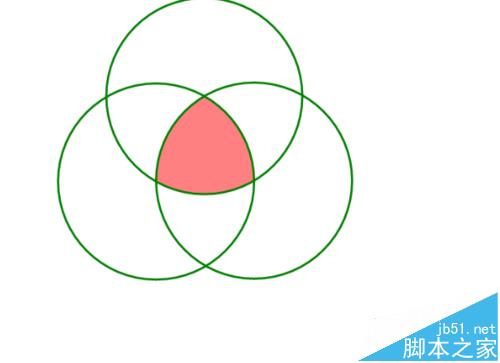

5、结果如下图所示。几何画板使用这种方法可以画出任意不规则图形的阴影。
方法二、

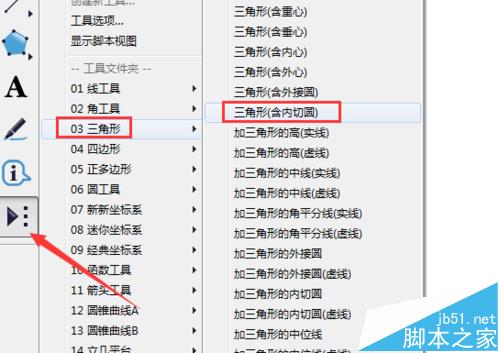

1、利用图层的不透明度来遮挡多余阴影。为了画阴影先画一个含内切圆的三角形。单击自定义工具，选择三角形---含内切圆的三角形。

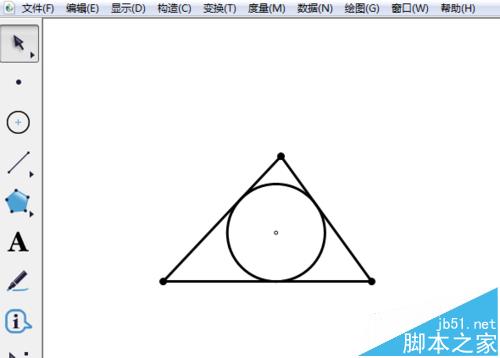

2、在工作区拉出一个三角形。现在我要把三角形和它的内切圆围城的部分涂上阴影。

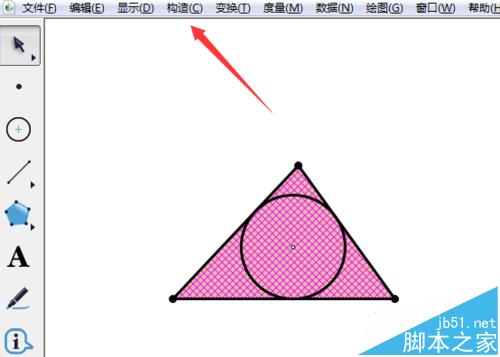

3、选中三角形三个顶点，单击构造---三角形内部。这样三角形内部就上了颜色。

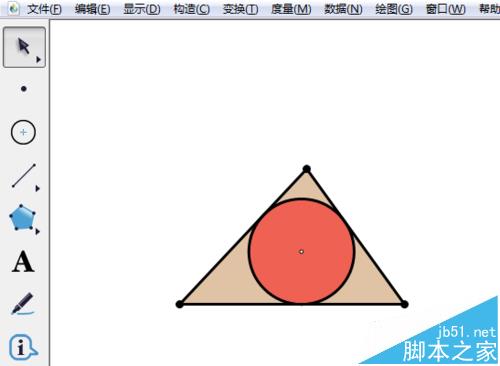

4、单击圆，单击构造---元的内部，给圆也着上色。

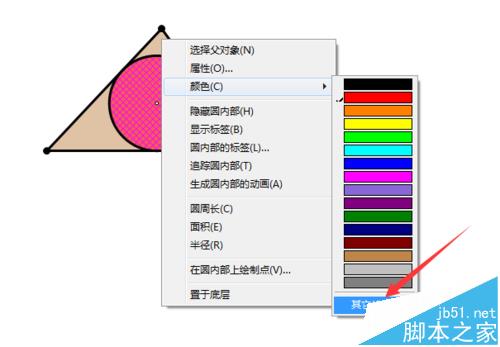

5、现在要把圆内的颜色也设置为白色和背景一样。选中圆内部，右击选择颜色--其它。

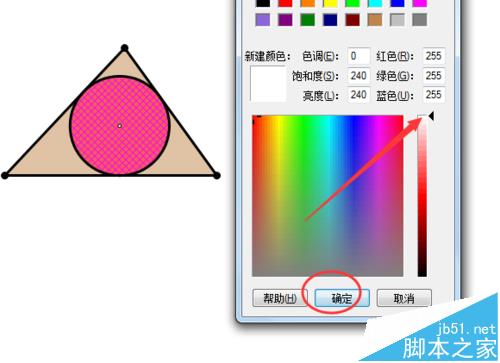

6、单击白色，确定。这时，还无法变全白，因为这个图层是透明的。如何设置为不透明呢？

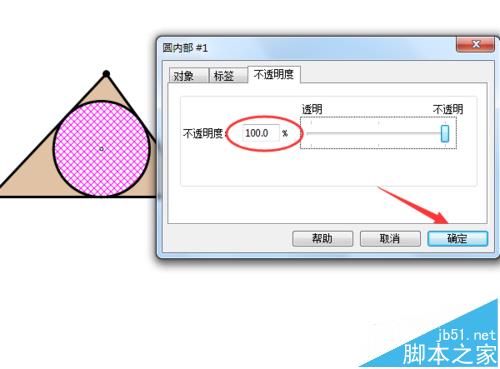

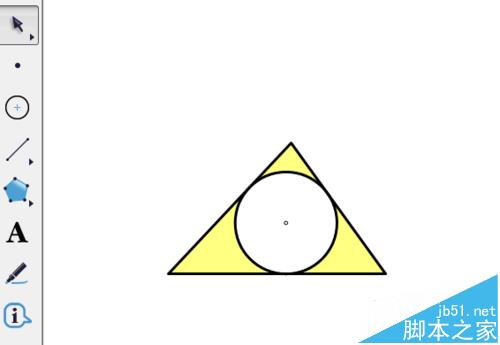

7、选中圆内部右击，单击属性--不透明度，设置为100%，确定。然后隐藏有关点，再把三角形内部颜色变成黄色，结果如简介图所示。
除了这两种方法，还有一种就是利用定义一条动线段，通过擦除追踪轨迹来完成阴影扫描。
