变化扫略定义：通过沿路径扫略横截面来创建体，此时横截面形状沿路径改变；本节教程将通过实例应用讲解变化扫略的使用技巧；图1为梯形，图2为圆形

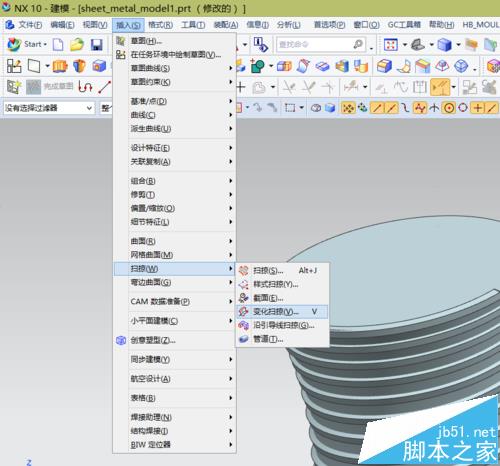

1、变批扫略命令位置：插入菜单－扫略－变化扫略；

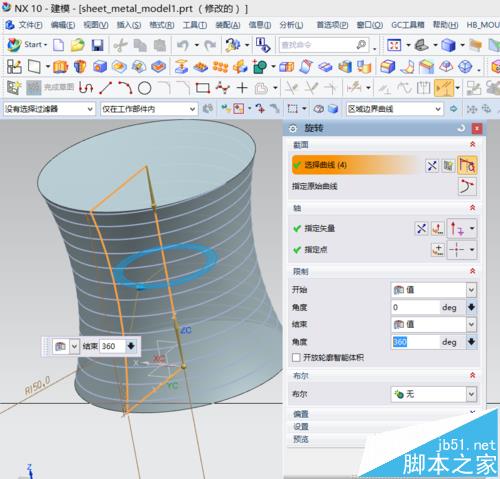

2、使用旋转创建一个实体，（关于实体的形状，可以参考下图）；

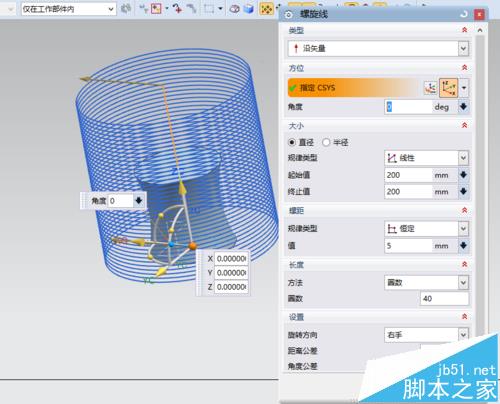

3、创建一组螺旋线，参数设置如下图；

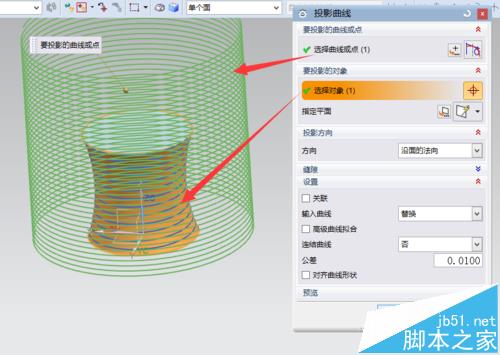

4、使用曲线投影功能，把上一步绘制的螺旋线投影到旋转体的表面上；
5、以上步骤是使用变化扫略的基本图素，在满足这此条后，进入到变化扫略中，先绘制 其要扫略的截面；

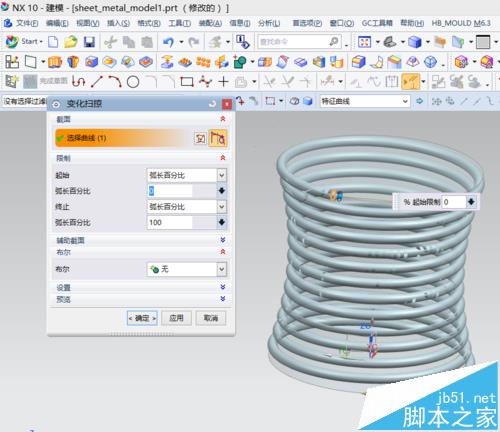

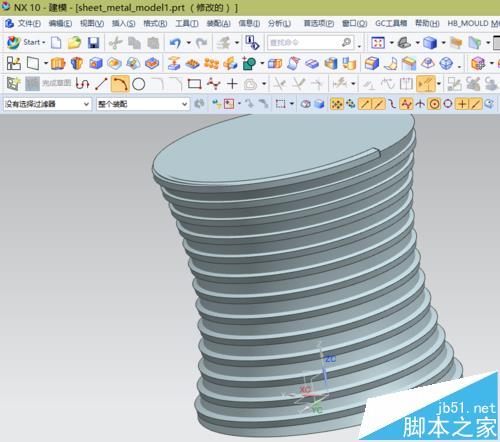

6、绘制完成变化扫略的截面后，选刚投影的曲线为扫略路径，然后得出今天要设计的零件；（如想改变扫掠的形状，只需要更改二维截面即可）图1是梯形，图2是圆形；
