Pro/Engineer是美国参数技术公司（PTC)旗下的CAD/CAM/CAE一体化纯参数化设计的三维软件。由于前些年国内工业发展，3D软件的应用迫在眉睫，但迫于没有更多的可选择性以及价格因素，PROE成为了众多设计师的青睐选择。
虽然目前来看PROE算不上优秀，但在国内“机加工”尤其是“产品设计”领域依然占据重要位置。由于目前依然有很多人使用或者说想要学习用PROE做结构设计，于装配体中进行孔位布局或修正具有重要意义。本文以Proe Wildfire5.0为例讲解如何将装配体中的孔特征继承或者说传递到子零件。

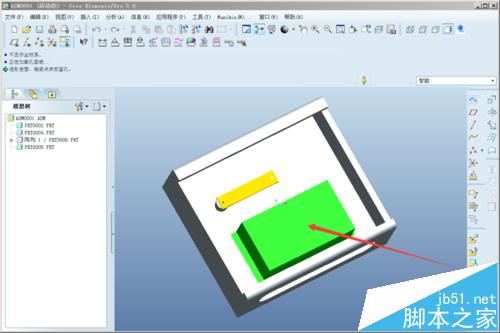

1、打开所需装配体，点击孔特征

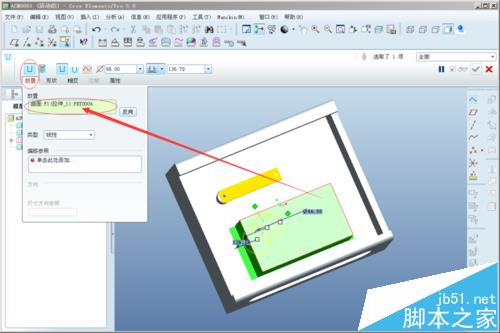

2、选择 放置，选择想要放置孔的平面。

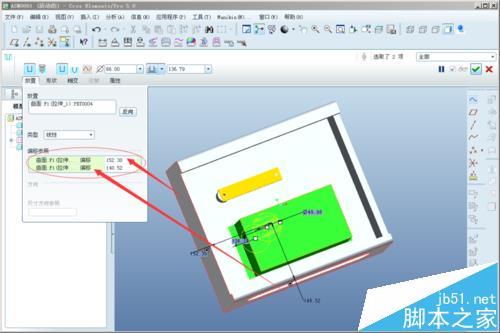

3、点击偏移参照，按住CTRL键选择两个可以决定孔位位置的参照面。然后修改孔位参照、孔属性及各种数据。

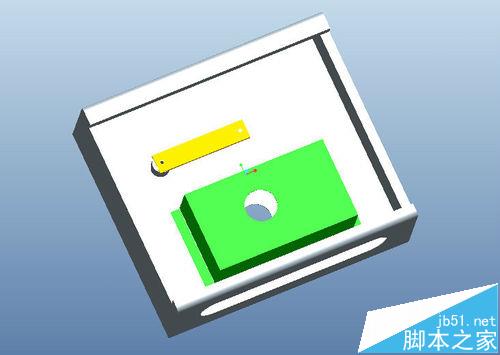

4、点击确定，贯通两个零件的孔出现。

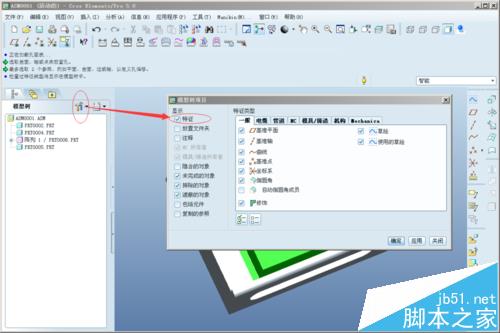

5、按步骤打开特征树。

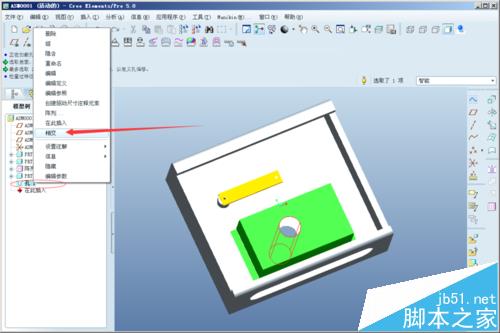

6、于特征树中选择之前的孔特征，右键并选择相交。

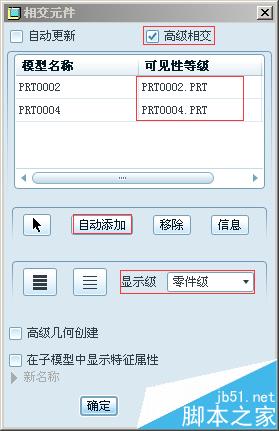

7、于出现的小界面中（按图中箭头所示操作）：1）取消自动更新。2）选择高级相交。3）全选模型。4）点击移除。5）显示级选择零件级。6）点击自动添加。7）确定退出

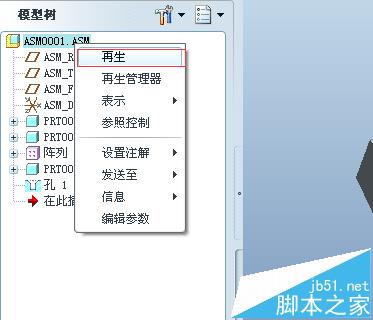

8、退出后再生并保存。

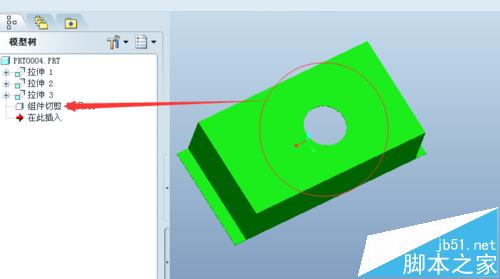

9、打开所需单个零件，孔位如期而至（但此孔位无法在零件中修改！）。
