Su画山体，有多种方法，主要分为曲面，台阶和网格三种山体
一、曲面山体

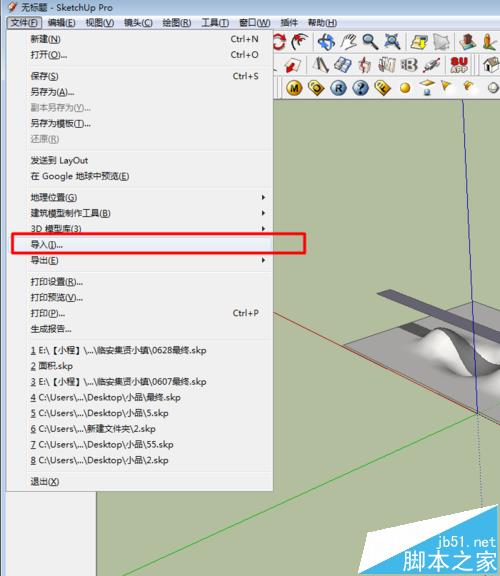

1、一般这种山体都是有CAD等高线的，先将CAD导入su

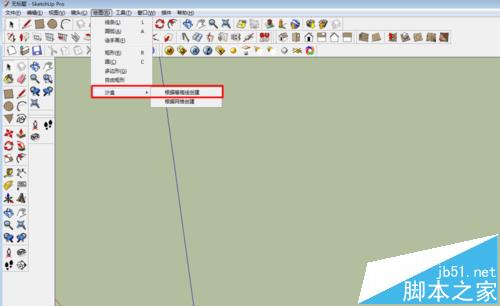

2、再使用绘图--沙盒--根据等高线创建

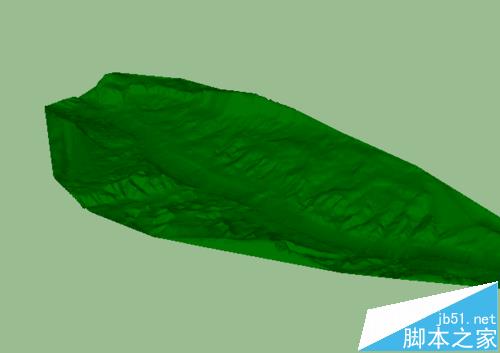

3、最终效果如下，如果是台阶山体或者网格山体，也想生成曲面山体，同样使用绘图--沙盒--根据等高线创建，但是注意台阶山体或者网格山体是分解的
二、台阶山体
1、一般这种山体必须有CAD等高线的，先将CAD导入su
2、再使用插件生成面域

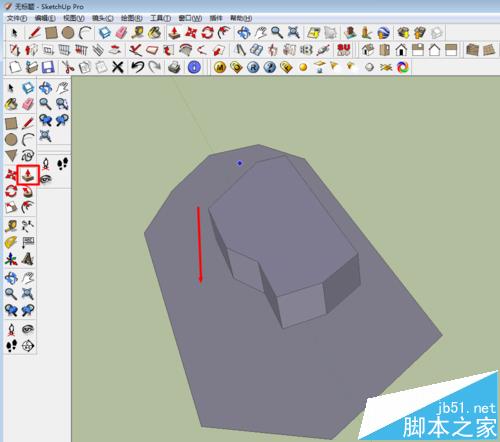

3、然后使用推拉命令，注意最好从山顶向下推，这是经验之谈

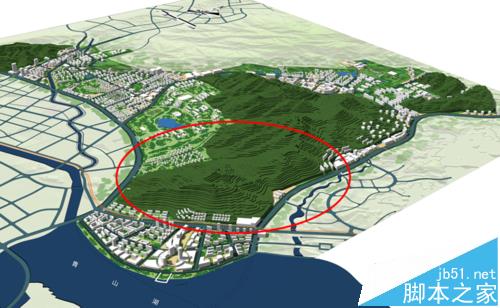

4、效果如下
三、网格山体
1、一般此种方法，自己随手拉山体，但是如果想稍微切合实际，可以在平面图片上自建，根据图片上的山体形式，大致拉伸山体

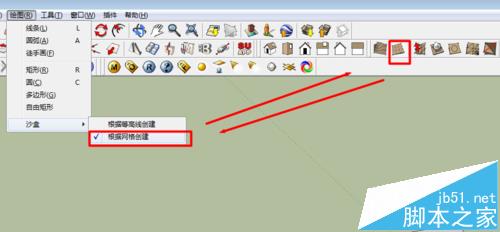

2、使用绘图--沙盒--根据网格创建网格，间距自己设置，一般0.5,1,5设置，或者根据建筑层高3米来设置

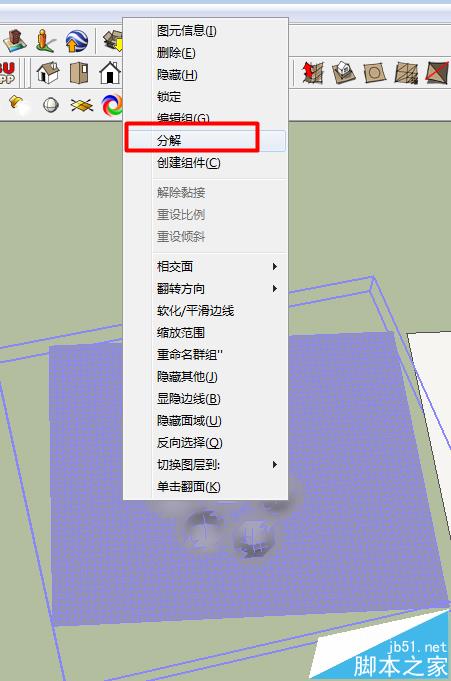

3、炸开网格，或者双击网格进入内部

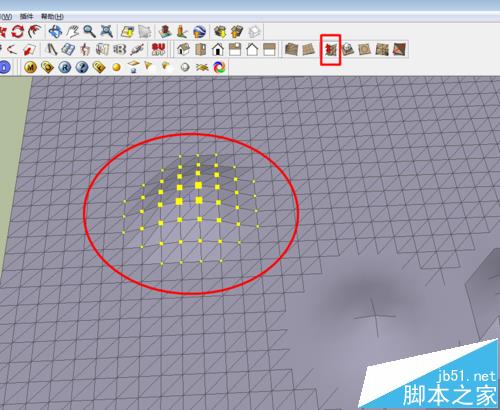

4、选择网格某处，使用沙盒--曲面拉伸工具，拉高或者降低
5、效果如下
