该经验为大家分享一篇proe的基准面创建方法的教程。

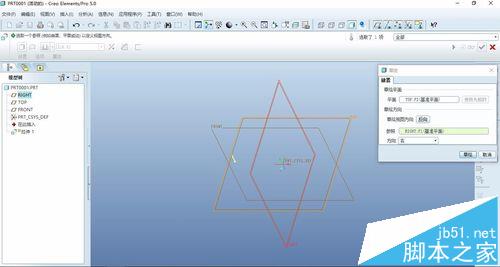

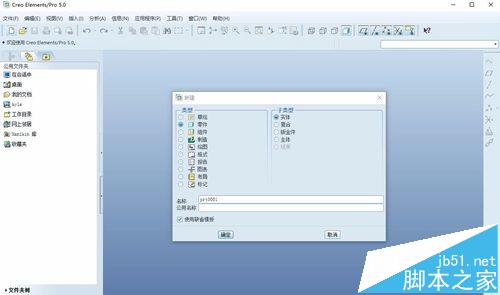

1、首先，双击打开或者右键选择打开proe5.0软件，使用其他版本的软件或者core都能使用该教程；然后，新建一个实体文件，使用缺省，点击确定。
2、在做基准面创建之前，我们来先建立一个模型来举例子，使用拉伸的方法建立一个简单的模型，如下图所示。
3、proe的基准面创建没有UG、solidworks那么直观。（创建需要Ctrl+鼠标左键）

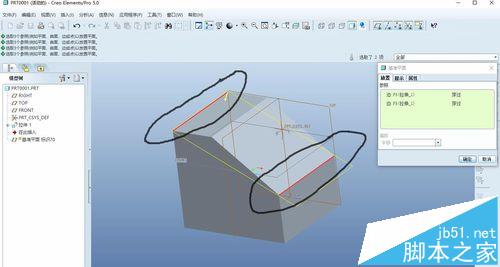

4、两点一面创建：选择下图2点和一个面，面可以是法向或者是平行，就可以创建面。

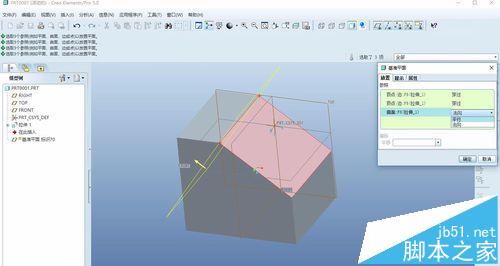

5、通过两线：选择两条直线，即可创建平面。

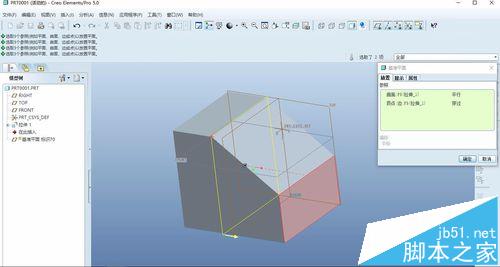

6、通过一点与一个面：分别选择一点和一个面。
7、面的偏移：选择一个面然后在偏移的输入框中输入距离即可创建一个基准面；

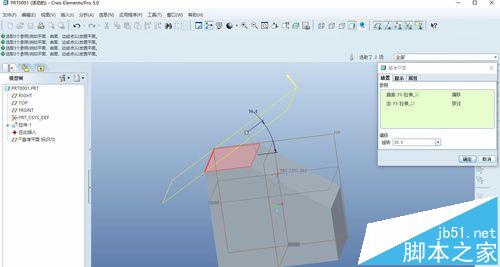

8、通过一条直线和一个面：选择一个面和和一条直线，双击角度值，即可改变角度。

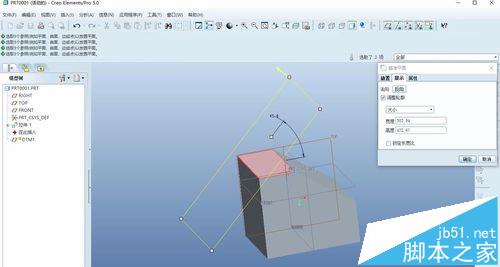

9、修改基准面的大小，在创建基准面的对话框中，在显示框中，选中调整轮廓，可以通过输入数字来调整大小，也可以使用鼠标左键拖动基准面的四角来改变基准面的大小。
