在solidworks中通过椭圆连接修剪绘制葫芦的草图轮廓，再通过旋转、倒圆角、抽壳等功能生成葫芦模型的一个过程。

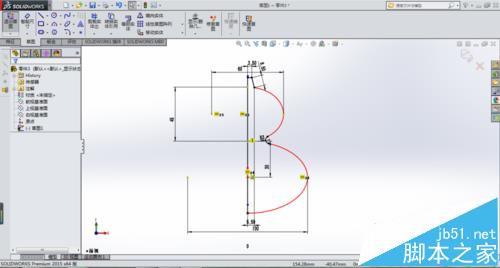

1、首先选择基准绘制草图，先绘制两个大小不一样的椭圆，指定尺寸进行约束，在两椭圆交接处倒一个圆角。如图所示
2、使用旋转凸台生成葫芦实体，如果形状不够美观，可以返回草图修改尺寸，如图

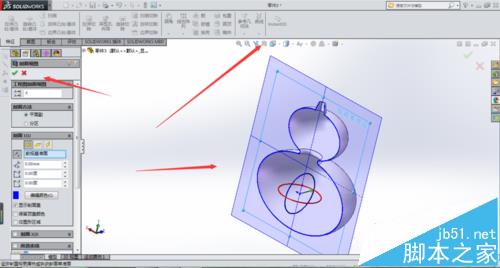

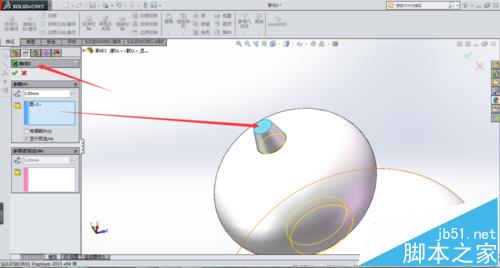

3、重新生成实体后，选择抽壳命令，选取葫芦顶平面为抽取面，留取壁厚1毫米。完成后可选择截面视图查看。

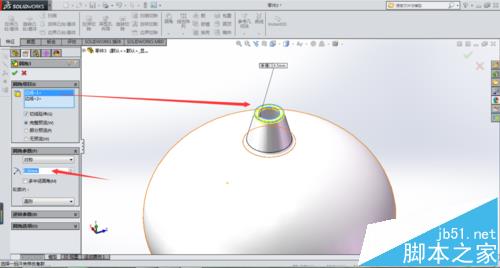

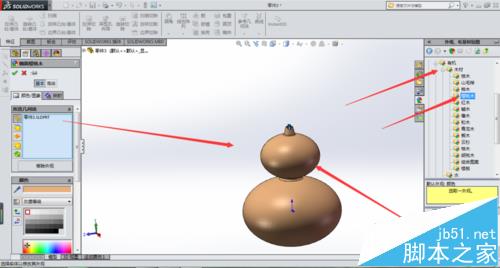

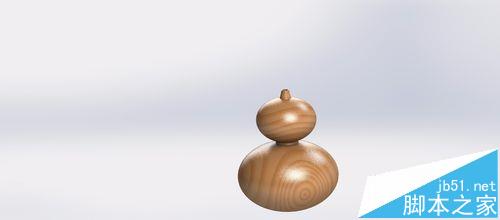

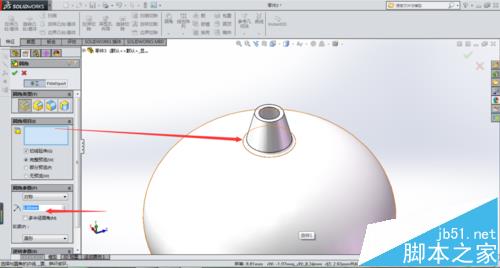

4、再使用倒圆角命令对葫芦嘴进行倒圆角处理，最后选择编辑外观，指定葫芦材料，渲染效果如图
注意事项：
注意前面的修改特征和后面都会产生关联，最好只做微调整。
