proe/creo是一款应用广泛的3D绘图软件，我们先来教一下如何画拉伸平面，这是应用很多的一个指令。教程如下
1、首先打开软件，点击左上方的新建，如下图所示

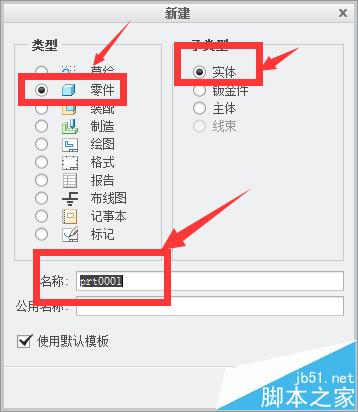

2、这里我们选择零件——实体，下面的名称更改为你工程的名字。之后点击确定

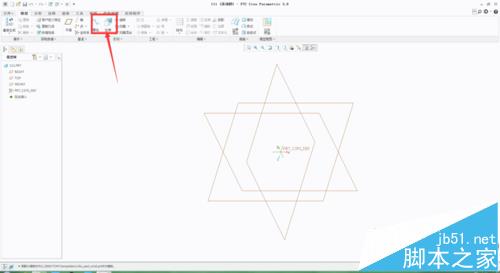

3、如下图，点击工具栏里的“拉伸”

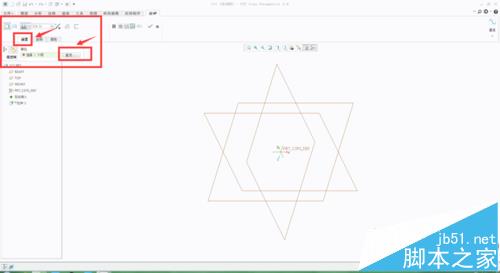

4、此时，左上角会有一个红色的小方框，点击之后会出现另一个小框，点击“定义”，这里是让我们定义绘图平面的。

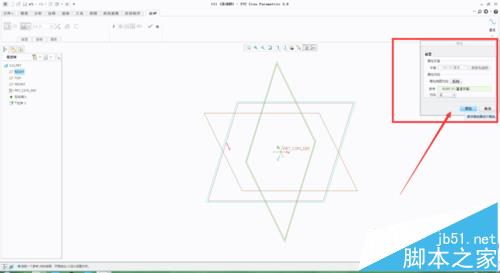

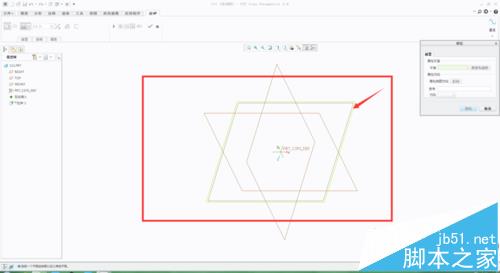

5、这是右上方会出现一个操作框，这个是方便用户选择平面的
6、此时。我们选择“TOP平面”作为草绘平面。点击“草绘”继续
7、这里我们以矩形为例拉伸，你也可以画圆等等其它，但是都必须是闭合的。

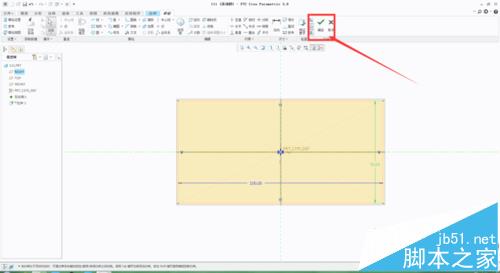

8、画一个100*50的矩形。点击上方的对号

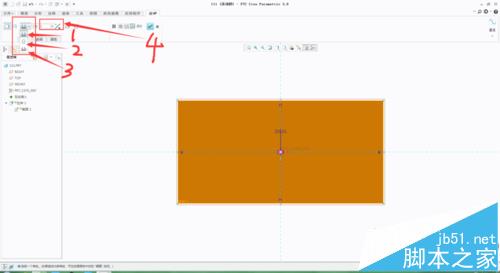

9、这里的
1代表基准面一侧。
2代表基准面两侧。
3代表延伸至对应平面（这里我们只有一个平面，就不多讲）。
4代表拉伸厚度。这里我们设定为200

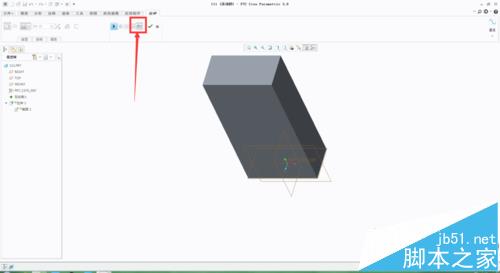

10、按照以上步骤设置之后，点击小“眼镜”标志，如图，可以预览一下。如果没有问题。点击对号，完成拉伸

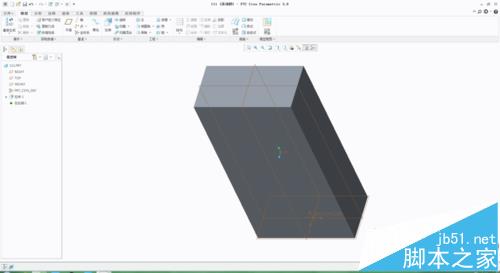

11、拉伸完成。其它的形状可以聚义反三，这只是最简单的拉伸，复杂的拉伸要靠自己画图。也可以在拉伸完成之后的平面继续拉伸。构造复杂的立体
