对于solidworks的初学者来说，虽然一些基本的绘制命令都已经学会了，但是怎么融汇贯通，将几个甚至多个命令组合起来使用，还存在一点难度，今天就来介绍一下支架模型的制作，希望对大家所有帮助。

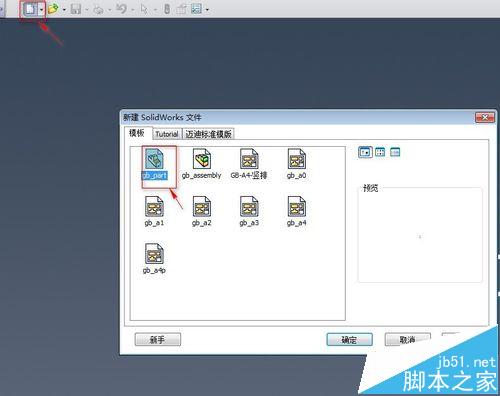

1、创建一个零件模型文件，进入建模环境。这是最基本的操作，就不仔细描述了。

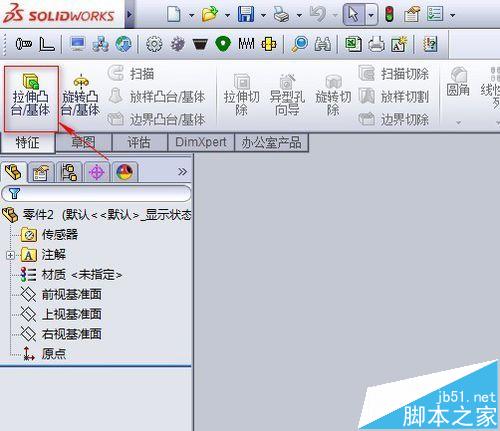

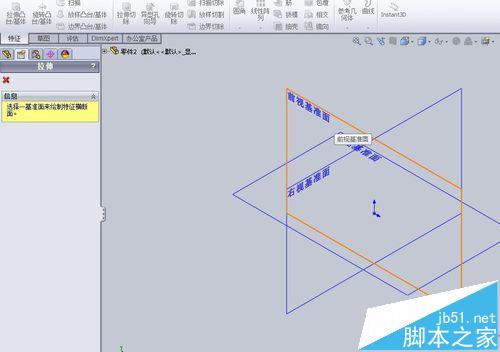

2、单击【特征】区域的【拉伸凸台】按钮，选择前视基准面作为草图基准面，系统将自动进入草绘状态。

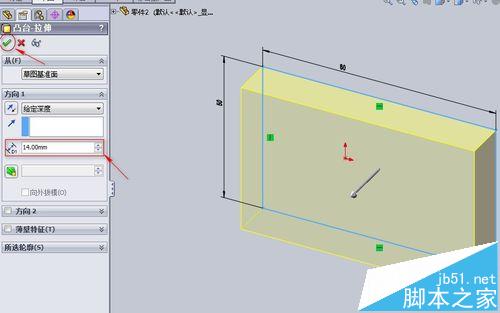

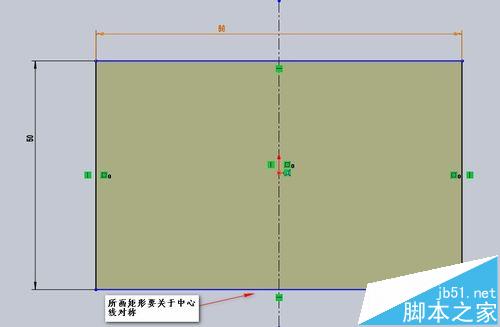

3、在草绘状态下绘制下图的横断面草图。基本尺寸：80x50.单击【退出草图】，系统自动转入拉伸特征操作模式中，在右侧【凸台-拉伸】属性框下的【方向1】选项中，选择【给定深度】，输入深度值14.单击右上角的勾号，完成拉伸。

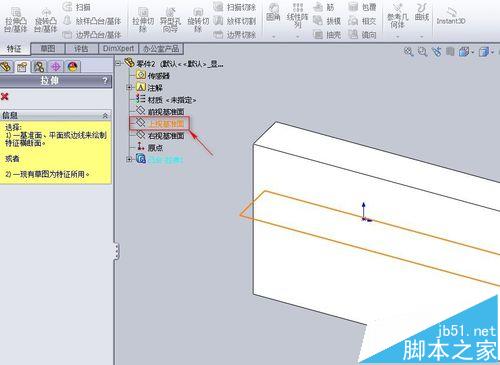

4、创建第二个拉伸特征。单击【特征】区域的【拉伸凸台】按钮，选择上视基准面作为草图基准面，系统将自动进入草绘状态。同时按住Ctrl+8，使得视图成为正视于方向。

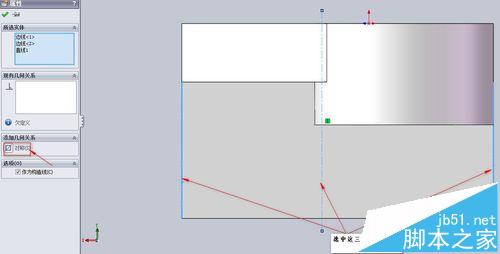

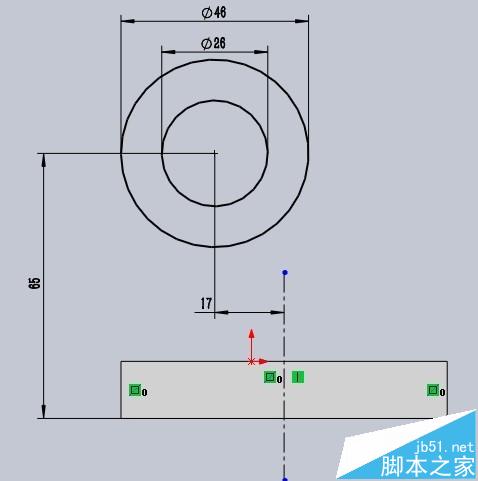

5、在草绘状态下绘制下图的横断面草图，绘制草图过程中，圆的位置一定要标注，高度距离底部65，中心距离矩形中心17. 65mm的尺寸容易标注，17mm的尺寸如何标注呢，我们需要增加辅助线。给矩形添加一条中心线，然后按住Ctrl键，同时选中矩形的两条边线和中心线。在右侧的【线条属性】框中选择对称，然后标注圆和中心线的距离17.单击【退出草图】。

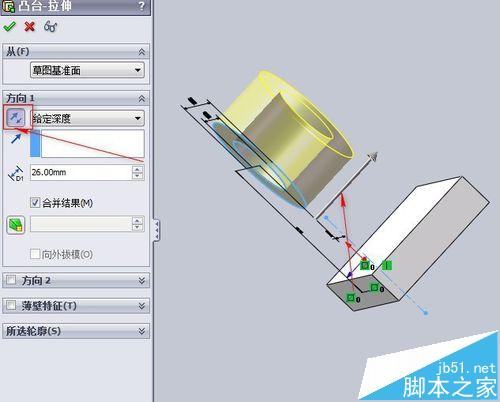

6、系统自动转入拉伸特征操作模式中，在右侧【凸台-拉伸】属性框下的【方向1】选项中，单击方向按钮，让箭头反向，（如图）选择【给定深度】，输入深度值26.单击右上角的勾号，完成拉伸。

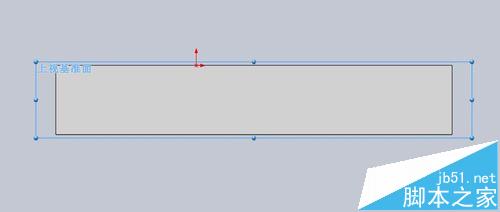

7、创建第三个拉伸特征。单击【特征】区域的【拉伸凸台】按钮，选择上视基准面作为草图基准面，系统自动进入草绘状态。

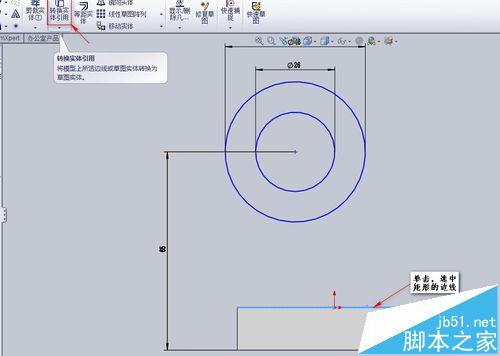

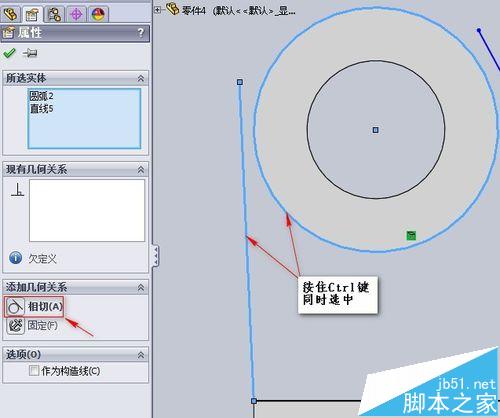

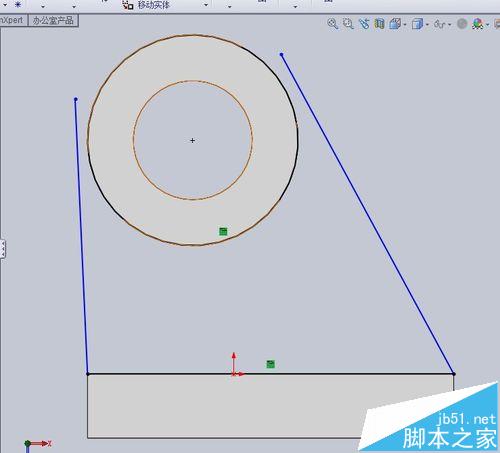

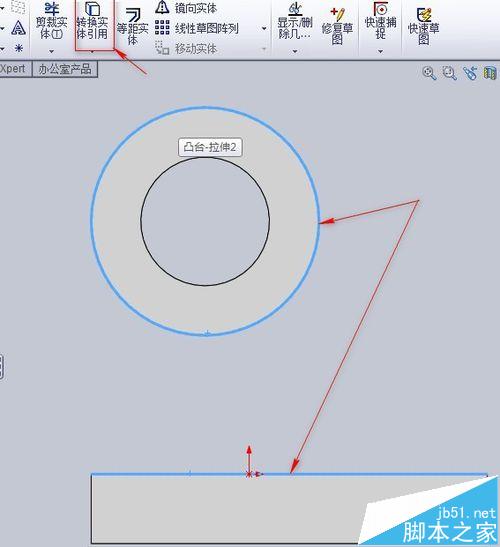

按住Ctrl键选中矩形上边线和圆柱外圆线，单击菜单中的【转换实体引用】按钮，将这两条线转化为实线。然后绘制如图的两条直线。按住Ctrl键选中刚才绘制的一条直线和圆柱外圆线，在右侧【属性】框中选中【相切】按钮，用同样的方法约束另一条直线，最后使用裁剪工具减掉多余的直线，退出草图。

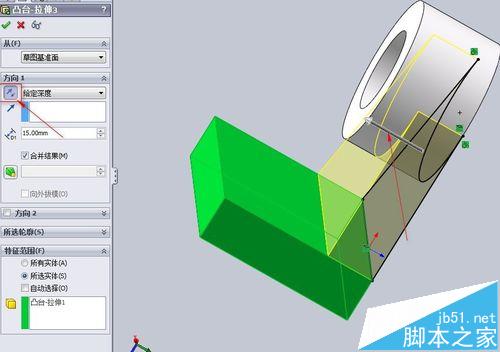

8、系统自动转入拉伸特征操作模式中，在右侧【凸台-拉伸】属性框下的【方向1】选项中，单击方向按钮，让箭头反向，（如图）选择【给定深度】，输入深度值15.单击右上角的勾号，完成拉伸。
9、创建螺栓孔特征。选中所建模型长方体上表面，以此面作为草绘基准面，单击菜单栏中的【拉伸切除】按钮，进入草绘界面。绘制一条中心线，并用步骤5的方法将其约束为对称。然后绘制如图所示的草图。

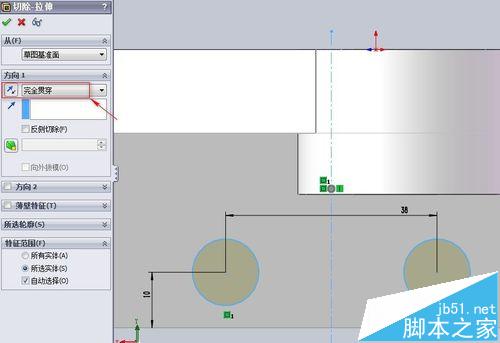

10、系统自动转入拉伸特征操作模式中，在右侧【切除-拉伸】属性框下的【方向1】选项中选中“完全贯穿”，单击右上角的勾号，完成切除。

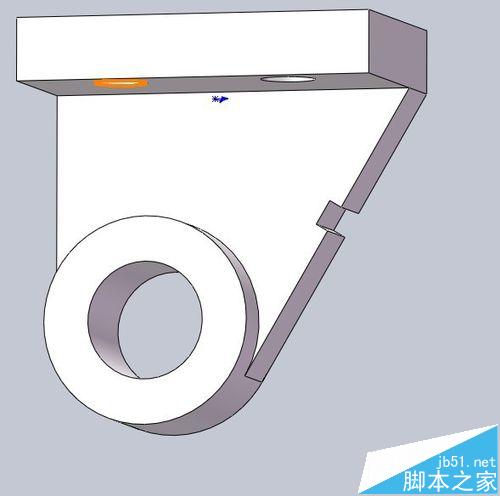

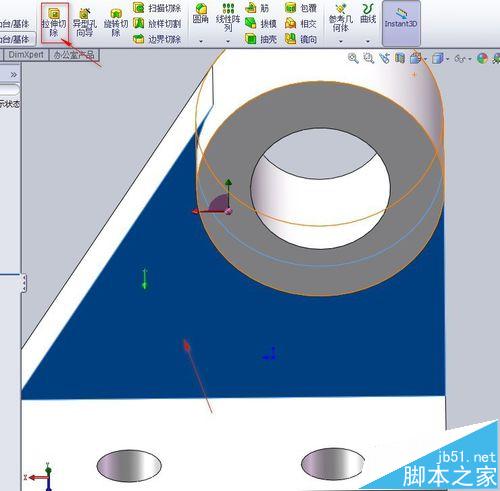

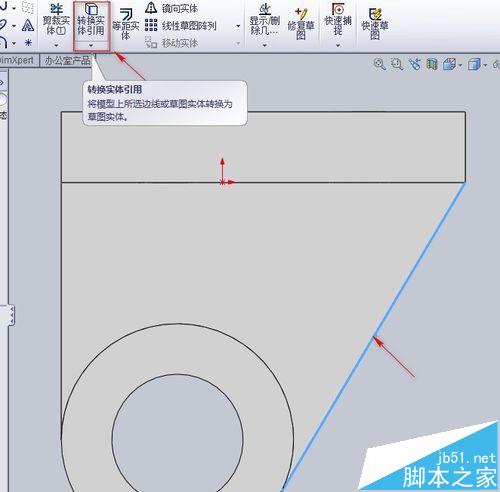

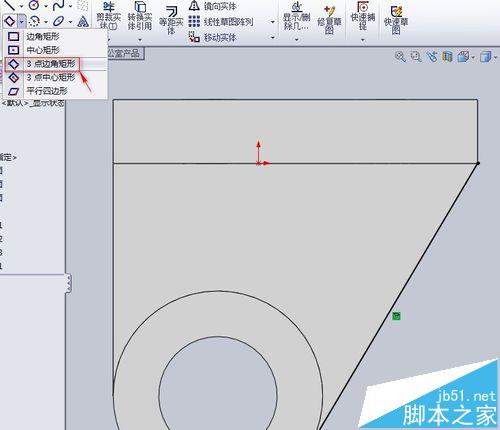

11、创建立面的定位槽特征。选中所建模型的立面，以此面作为草绘基准面，单击菜单栏中的【拉伸切除】按钮，进入草绘界面。选中立面斜边线，单击菜单中的【转换实体引用】按钮，将这两条线转化为实线。单击绘制矩形图标右侧的下拉三角，选择“3点边角矩形”绘制如图所示草图，删除立面的斜边线，退出草图绘制。
12、系统自动转入拉伸特征操作模式中，在右侧【切除-拉伸】属性框下的【方向1】选项中选中“完全贯穿”，单击右上角的勾号，完成切除。

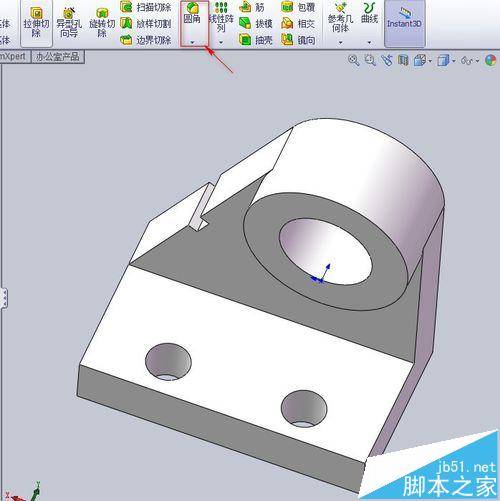

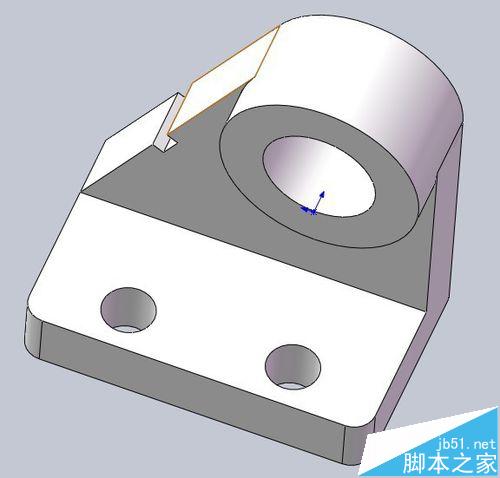

13、创建圆角特征。单击菜单栏中的【圆角】命令，在右侧的圆角属性框中输入半径5mm，选中要倒圆角的边线，单击右上角的勾号，完成操作。
