之前我们给大家介绍过外螺纹的两种绘制方法，现在这篇经验为大家分享一篇solidworks怎么绘制内螺纹的教程。

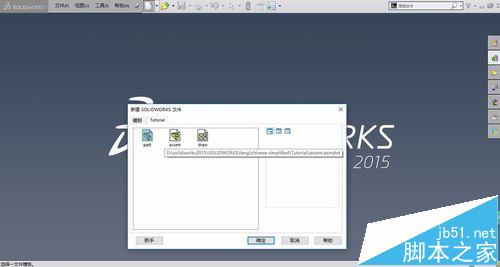

1、双击或者右键打开solidworks2015软件，其他版本的solidworks都可以使用该方法，新建一个零件文件，点击确定。

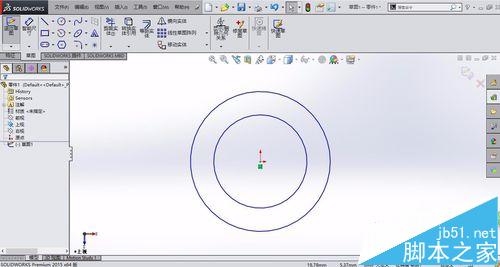

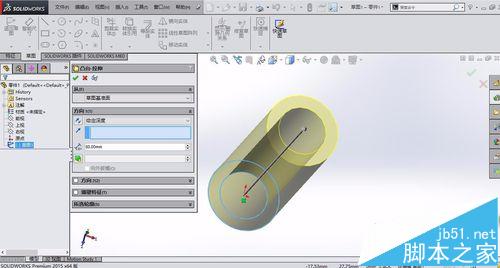

2、我们先绘制一个圆筒：选择拉伸凸台命令，然后绘制一个外径大小为30mm的圆，内径为20mm的圆，然后进行拉伸，拉伸高度可设置为80mm，点击打勾。

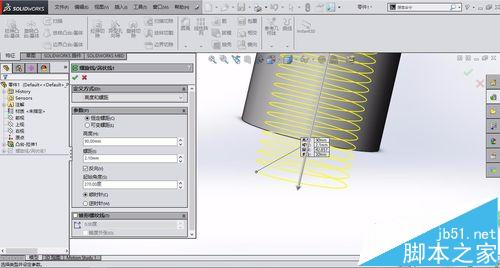

3、点击曲线--螺旋线命令，或者通过命令搜索搜索螺旋线，在圆柱的上表面绘制一个直径为20的圆，绘制完毕就可以退出草图，然后输入相关的参数，如高度、螺距、圈数，即可完成螺旋线的创建。

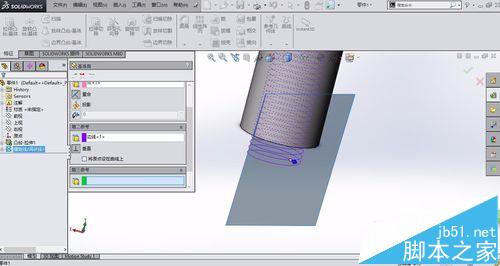

4、建立一盒基准面，第一参考为螺旋线的末端点，第二参考为曲线，即为螺旋线，然后垂直于曲线。完成基准面的建立。

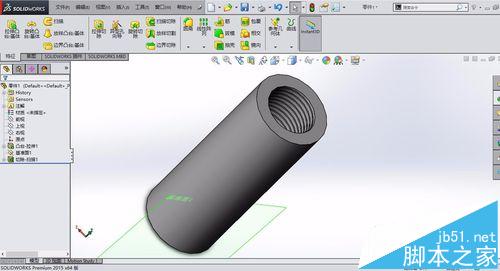

5、在基准面上，绘制三角形或者等腰梯形，为螺纹的形状。绘制完毕退出草图，然后点击扫描切除，轮廓为三角形，路径为螺旋线。

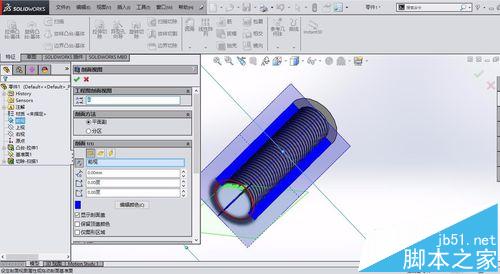

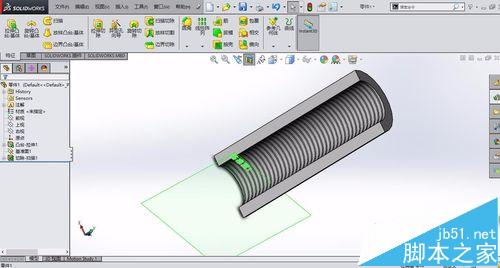

6、最后，我们可以通过视图--显示--半剖视图来查看我们所绘制的图，也可以使用螺纹装饰图来绘制。具体可看之前的经验。
