实战指南 Solidworks2016 在零件工程图中调用“焊件切割清单”的数据。

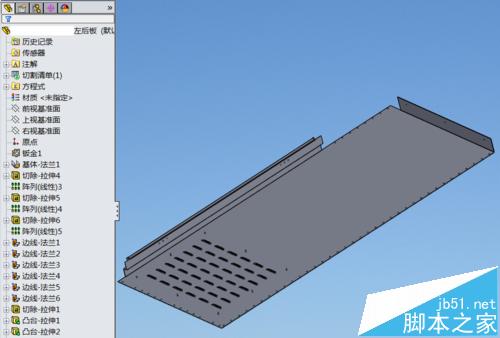

1、首先，我们需要有一个建立好的钣金件图档。并打开这个零件。

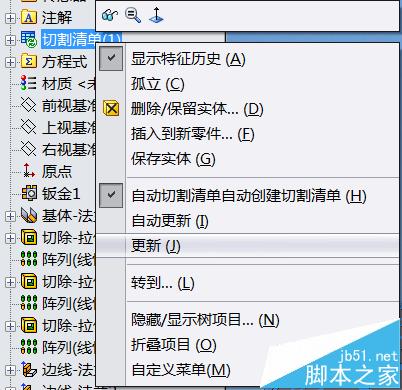

2、此例需要用到切割清单。在切割清单上面右击一次，点击更新。

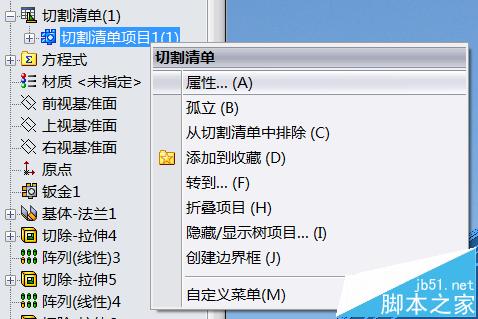

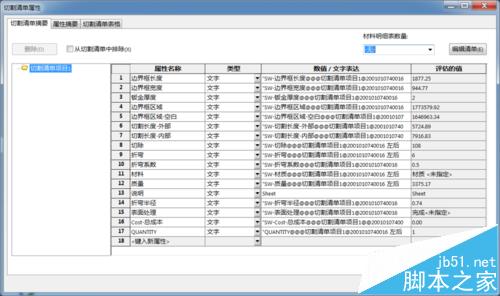

3、点切割清单前面的“+”号，在切割清单项目上面右击一次，点击属性

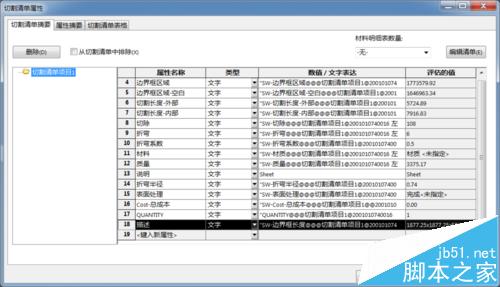

4、对这个表单进行修改。在第18行的，第一格填入，描述。第三格填写，第1行的表达式X第1行的表达式x第3行的表达式。再来看一下结果。

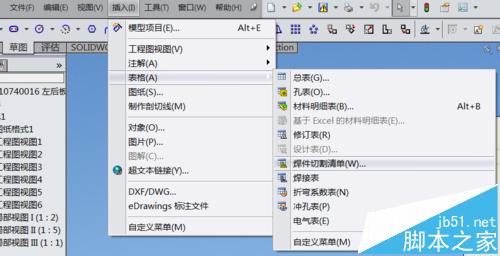

5、现在，对这个零件创建一个工程图。任选一个视图，点击插入----表格------焊件切割清单。

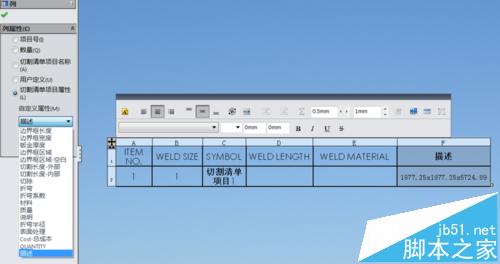

6、选择任意一列举例说明，点击这一列的标题格，在列属性中，点选切割清单项目属性----自定义属性----描述，
注：描述这个属性就是我们先前填写的新属性。这样我们能看到，这一个表单中调用了描述属性的值。
