solidworks的命令与其它三维软件相比，很多人觉得更适合中国人的思维，个人用UG比较多，反而觉得UG更方便一些。solidworks在命令方面分得很细，这里讲一下拉伸命令的一些使用技巧。

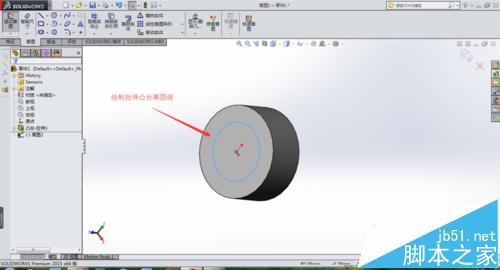

1、随意画一个实体圆柱，再画一个需拉伸的草图线。

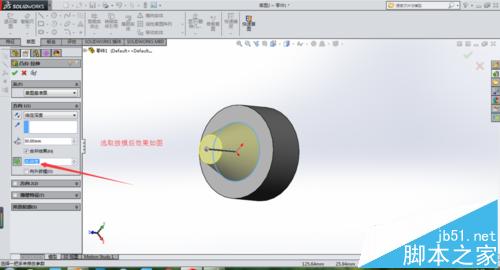

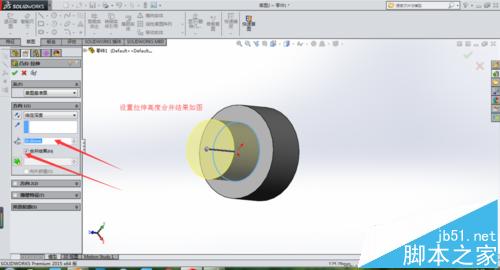

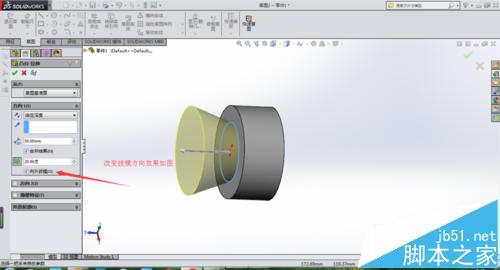

2、选择拉伸凸台，直接指定拉伸长度即可拉出草图形状的实体，还可选择拔模角度拉伸成锥体特征，改变拔模的方向可以生成反方向的锥体。

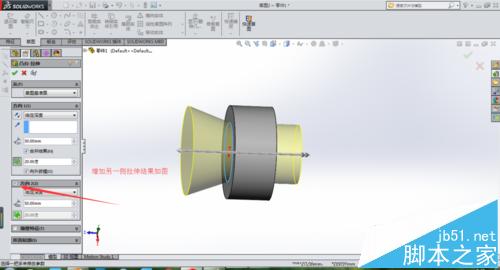

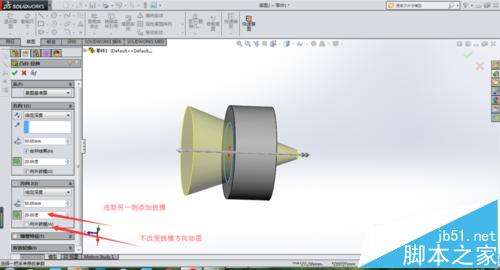

3、选择方向2可以生成另一端的特征，同样可以拉伸成草图形状或者拉伸成锥体，方向1和方向2的特征可以相同，也可以不同。

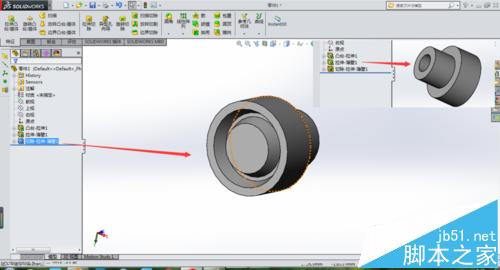

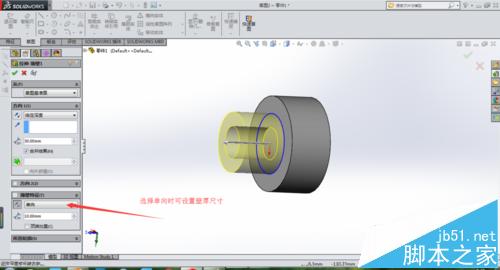

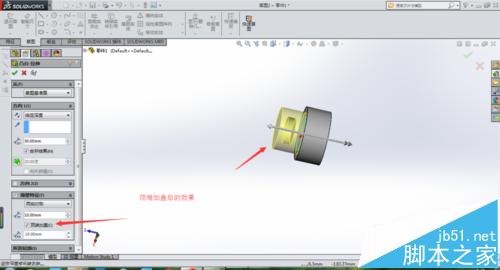

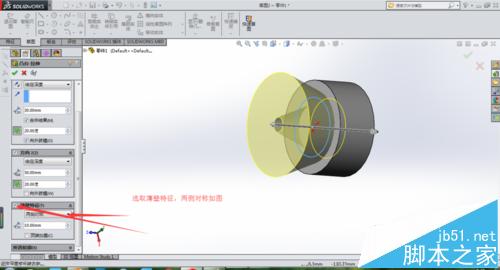

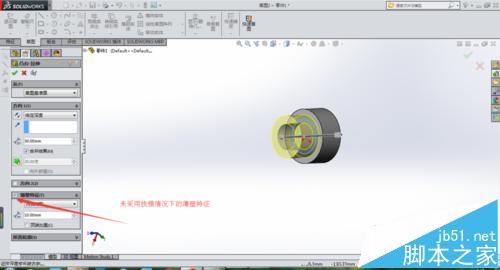

4、选择薄壁特征可以生成套类特征，可以选择单向、双向、两侧对称三种薄壁方式。选择顶端加盖会产生一个封闭的空心体。选择单向时可直接设置壁厚尺寸。如图所示

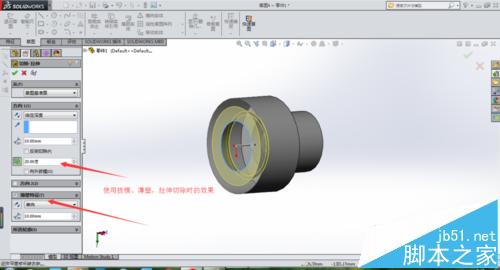

5、采用拉伸切除命令，可以对原来实体进行切除，同样可选择拔模、薄壁特征，即可生成不同的特征体
注意事项：拉伸功能是实体建模中使用最多的，我们要了解各个选项的功能，这样能掌握更多的设计技巧。
