solidworks2013 重复利用草图进行特征操作，其他先前的版本类似操作。这个功能不属于全新功能。旧版也是有的。

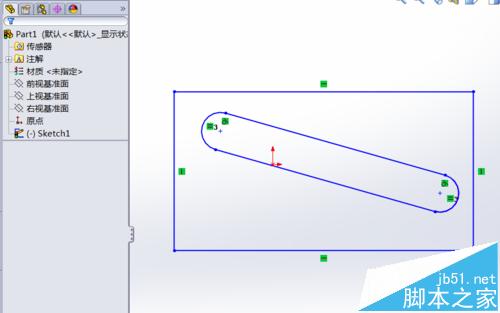

1、首先，我们打开solidworks2013(其他版本类似)，新建一个PRT文件。举例说明，选取任意一个基准面----新建草图----画一个具有2个封闭环的草图。

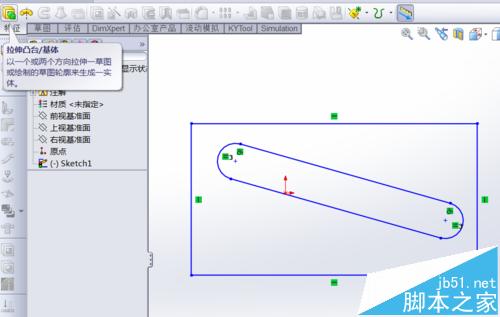

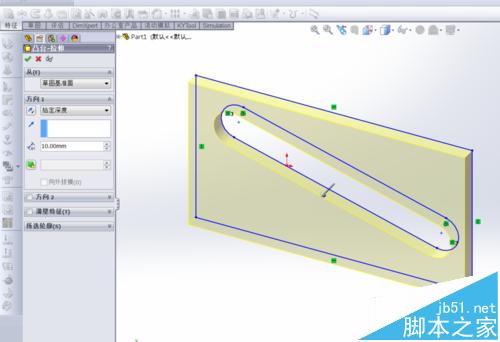

2、对这个草图进行第一次特征操作，这里我们选取拉伸操作。设置好拉伸的各种参数。（这里设置拉伸高度为10mm），点击确定。

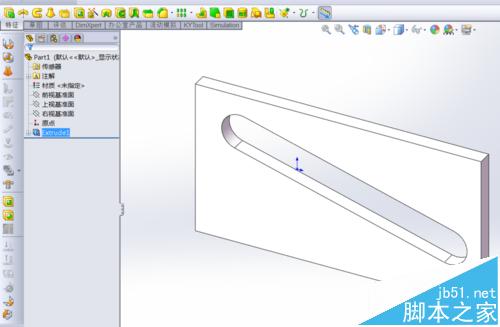

3、接下来，我们对同一个草图，进行第二次特征操作。在特征树的拉伸特征前面的“+”号上面点一下，这时可以看到下一级的子目录。也就是我们第一次创建的草图。
4、在特征树中点中这个草图。并再次选取一个特征进行操作。这里我们仍然选择拉伸操作。

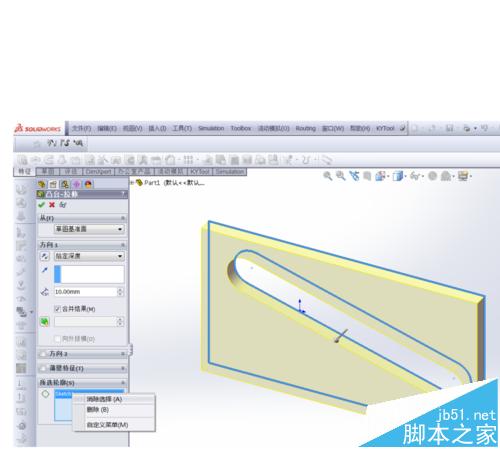

5、有时候我们只是需要利用这个草图当中的一部分，（所以开始要先创建有2个以上封闭环的草图），现在我们对拉伸操作时默认选取的草图轮廓进行清除。点开对话框中所选轮廓右侧的向下的双箭头，在现有轮廓上右击，点击消除选择。

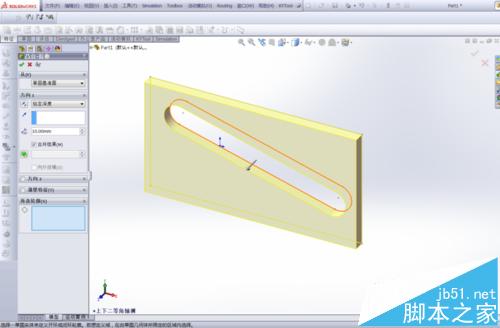

6、重新选取一个我们需要的线条，假设为图形当中这个OB孔。将拉伸高度设置为5mm(本例数值任意选取。)点确定（对话框左上方，勾选符号）。

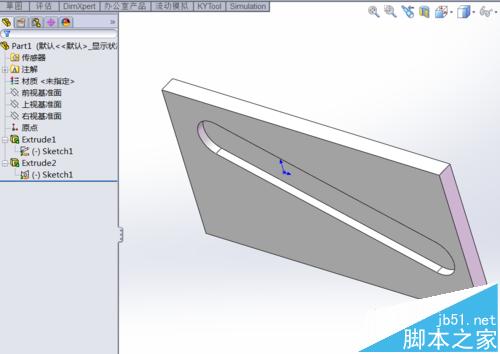

7、现在我们可以看到本次拉伸的图形结果。分别点开特征树第一个，第二个拉伸特征的子目录。我们可以看到，这两个特征所使用的草图图标上面，均多出来一个托盘小手的图案。这代表，这两个特征共享一个草图。
好了，以上就是今天的教程。其他先前的版本类似操作。这个功能不属于全新功能。旧版也是有的。
