solidworks怎么使用数方程设计动态特征?

我们在做设计时，经常会使用一些动态参考来选取合适零件尺寸，在solidworks中可以使用函数方程来设计动态特征。

SolidWorks 2012 SP5 中文完美破解版 32/64位打包

• 类型：3D制作类
• 大小：11.2GB
• 语言：英文软件
• 时间：2013-09-30

查看详情

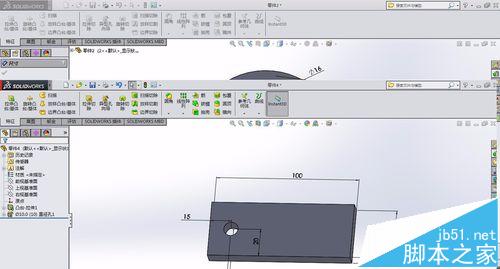

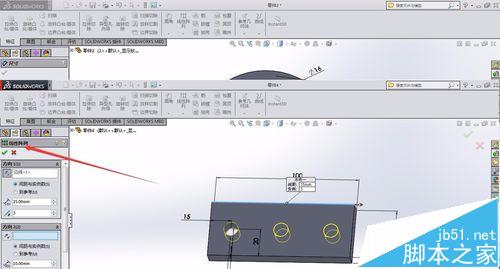

1、这里以的动态孔为例，先做一个带孔的板，使用阵列特征，做出3个孔。

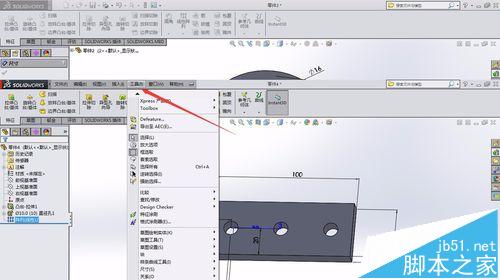

2、使用工具/方程式选项

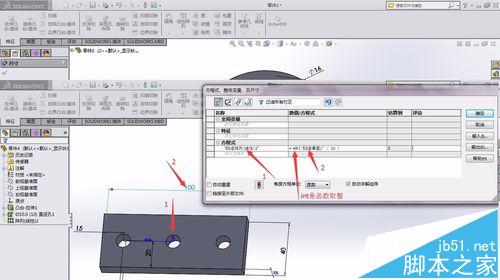

3、编辑方程式，以长度为基准，使用int取整函数。方程式如图所示

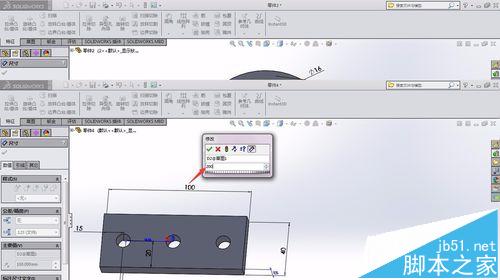

4、编辑长度变化，可以任意调整。如图

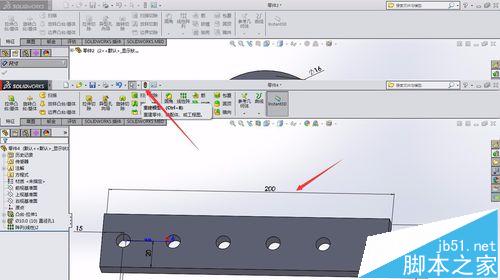

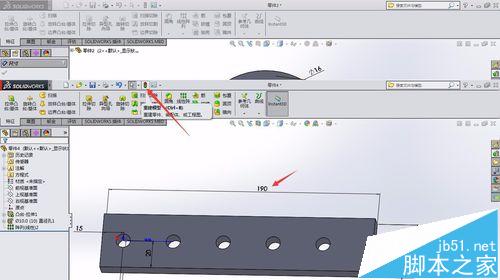

5、通过长度变化，动态孔自动生成不同的情况。
