用CATIA软件绘制折弯件，然后通过板材设计添加命令，把折弯件展开。
1、在桌面上找到CATIA软件，然后双击打开。

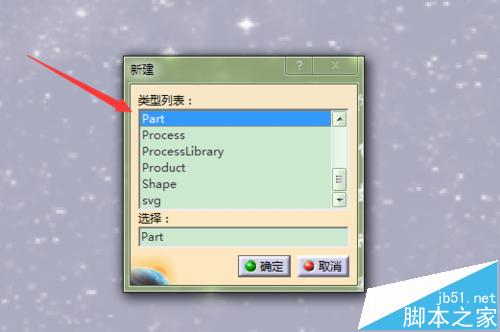

2、用CTRL+N键，创建一个PART文件，取名为“折弯件”。

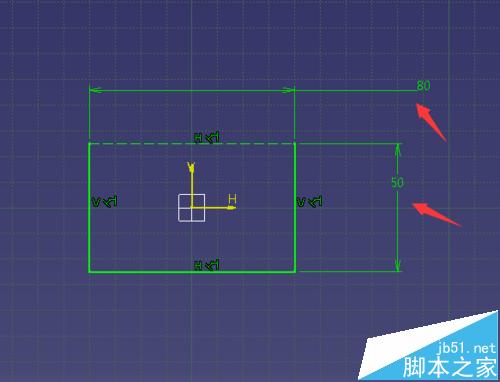

3、选择YZ平面，也可以选择其他平面，进入草图编辑器，绘制一个80*50的长方形，标注尺寸，把一条长边设置为构造线。

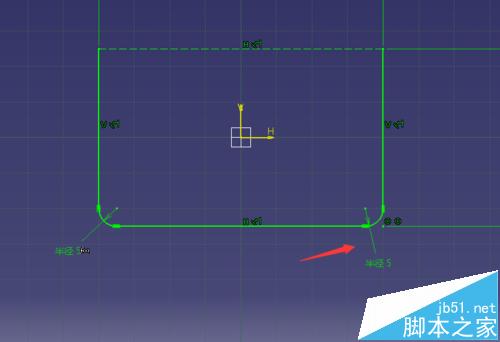

4、添加圆角，因为展开图的尺寸与圆角的大小有直接的关系，这里倒圆角R5。

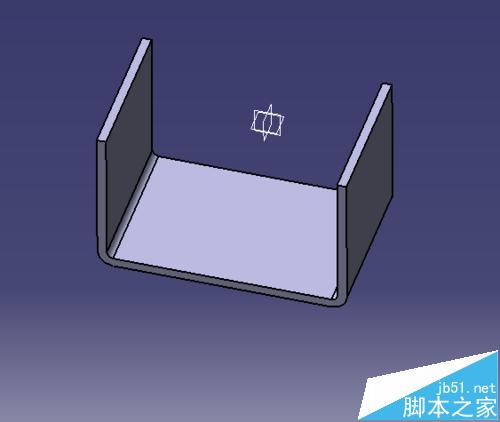

5、退出草图，把图形拉伸成实体，添加厚度1为3mm,拉伸长度为50mm.得到一个槽型折弯件。

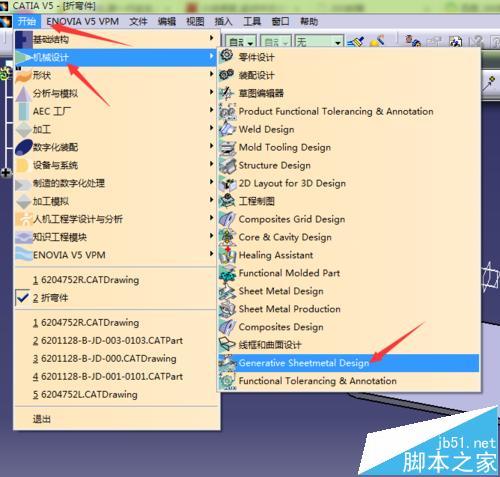

6、在开始的设计里面选择箭头所示的设计平台，

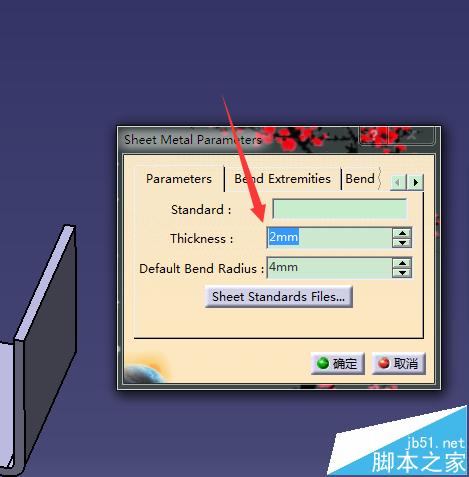

7、这一步比较关键，添加板材厚度，板材的厚度必须和折弯件的厚度一致，否则会出错。

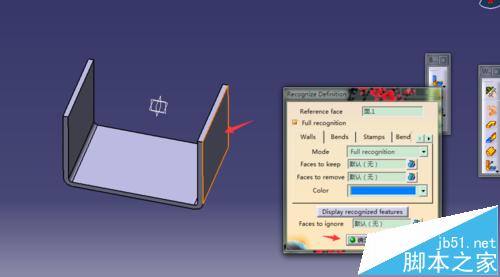

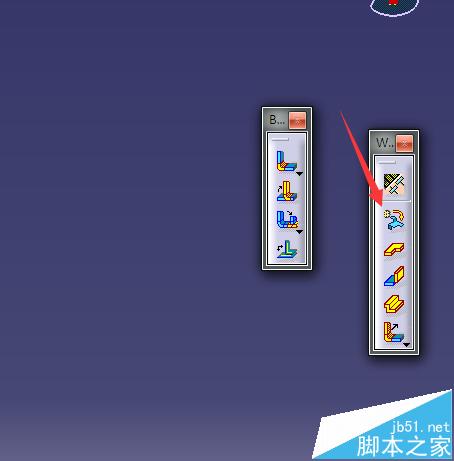

8、添加识别

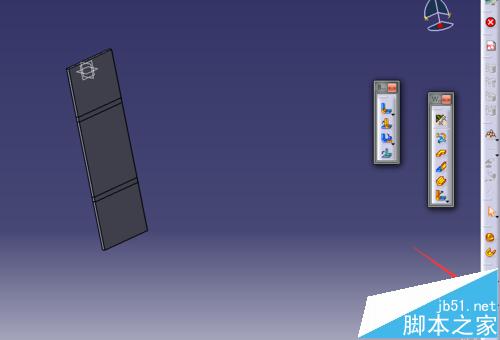

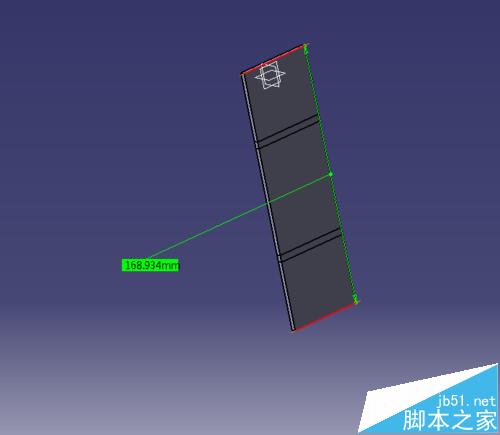

9、选择展开，得到展开尺寸。
注意事项：板材厚度至关重要，一定要一直。
