SolidWorks中的阵列，使用最多的应该是圆周阵列和线性阵列，但是这两种阵列方式都有一定的局限性，即如果是不规则的阵列就无法使用这两种命令，那么如何在任意位置阵列呢？本文为你提供一种方式。

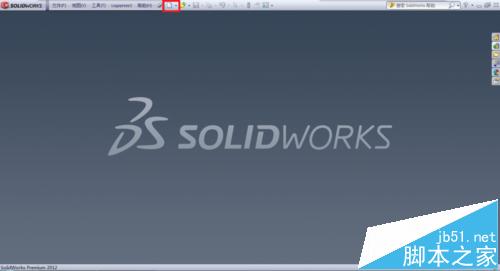

1、打开SolidWorks软件，并单击“新建”按钮。
2、在“新建SolidWorks文件”对话框中，选择“零件”并单击“确定”按钮。

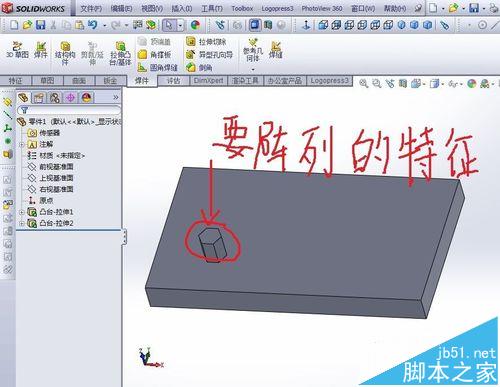

3、绘制任意一个特征作为基体，并绘制要阵列的特征。
4、然后，在基体特征上，用点绘制出要阵列的位置，完成后退出草图。

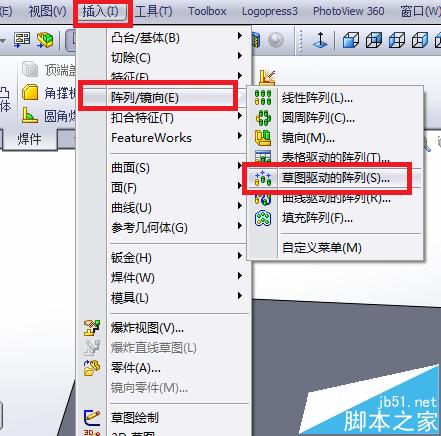

5、单击“插入”菜单中的“阵列/镜像”，在“阵列/镜像”子菜单中单击“草图驱动的阵列”。
6、在“选择”中，单击刚才建好的草图，在“要阵列的特征”中，选择要阵列的特征，然后单击“对号”按钮。

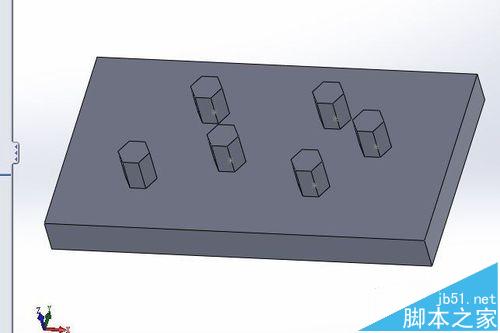

7、阵列完成。
