该经验为大家分享一篇利用solidworks绘制螺丝刀的教程。

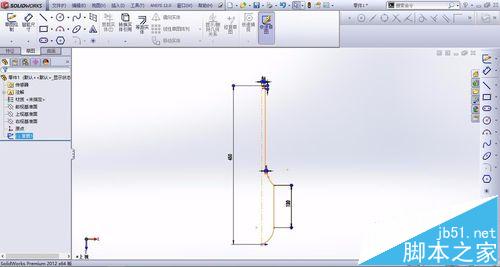

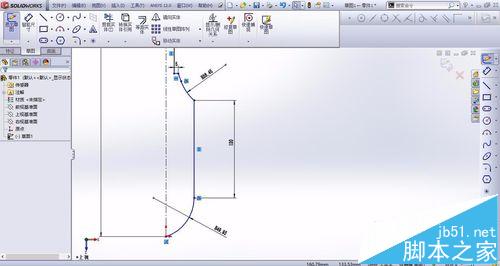

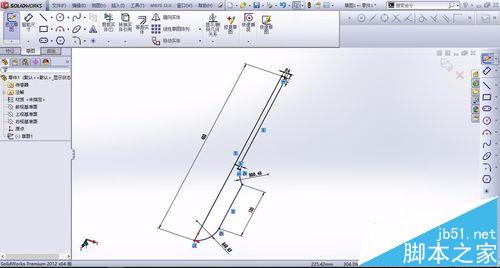

1、首先，打开solidworks2012软件，其他版本的软件都可以使用该教程。新建一个零件。然后绘制草图，绘制螺丝刀的外形轮廓线，如下图所示。

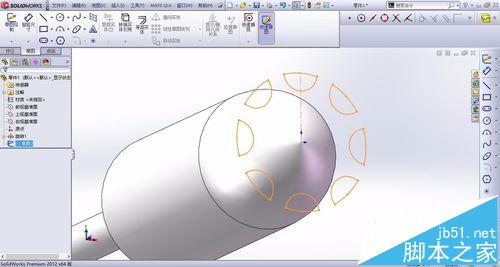

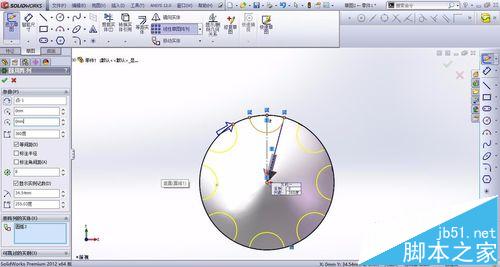

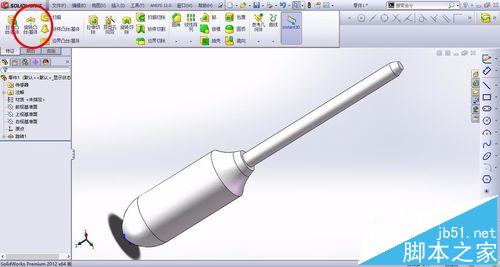

2、点击旋转凸台命令，对草图一进行旋转，效果如下图所示。然后我们都知道手柄会有凹槽，则我们在头部进行草图绘制，绘制半圆，同时使用阵列方法阵列其他圆。

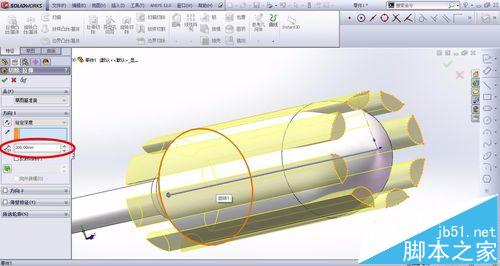

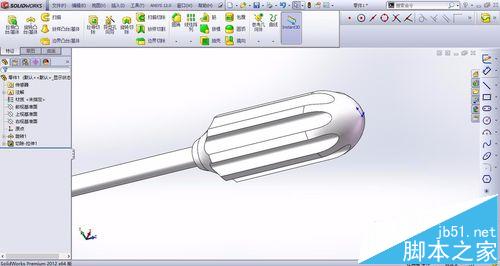

3、点击拉伸切除命令，对草图2进行切除，切除深度可以大一些，也可以贯穿切除，如下图所示就为拉伸切除的效果。

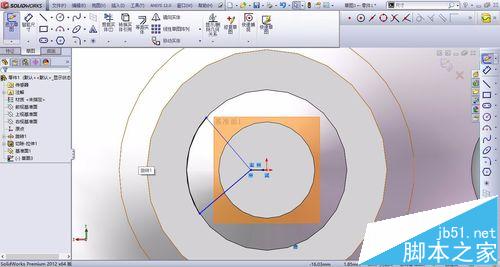

4、新建一个基准面，点击参考几何体并选择新建基准面，基准面的位置为刀尖位置处，绘制草图3，绘制刀尖的形状。完成后退出草图。

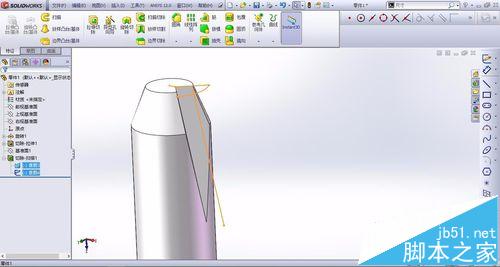

5、再次绘制草图4，绘制草图的目的是进行下一步的扫描切除，总的效果图如下图所示。扫描切除，其中草图3为轮廓，草图4为路径。

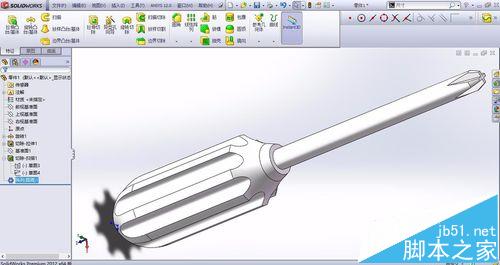

6、最后，我们对步骤5所做出来的扫描进行圆周阵列阵列，阵列效果如下图所示，这样，我们就完成了十字螺丝刀的绘制了，点击另存为或者保存即可。
