用CATIA绘制带台肩的端盖，用的很多的命令，有多凸台，孔和圆形阵列命令等，下面具体讲解。

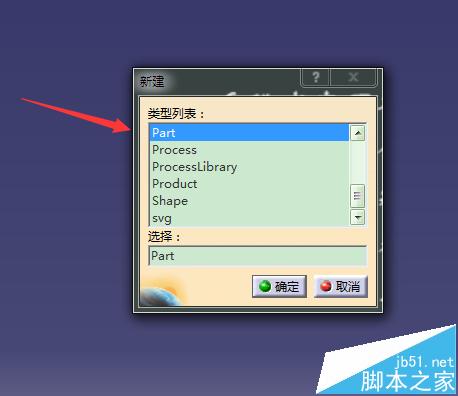

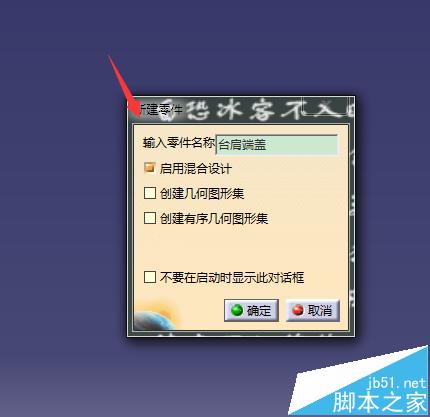

1、打开CATIA软件新建一个PART文件，命名为台肩端盖；

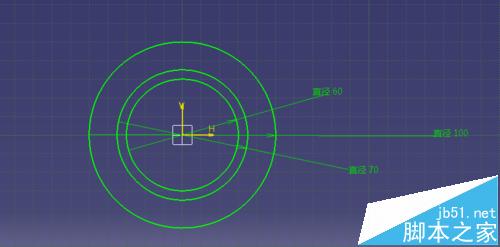

2、选择XY平面，进入草图，绘制一组同心圆，并进行约束；

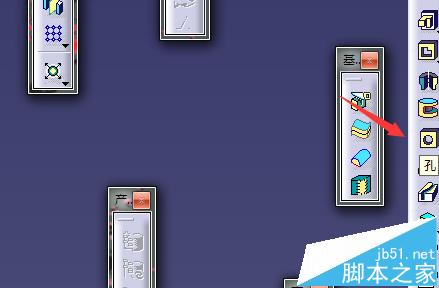

3、退出草图，选择多凸台命令，

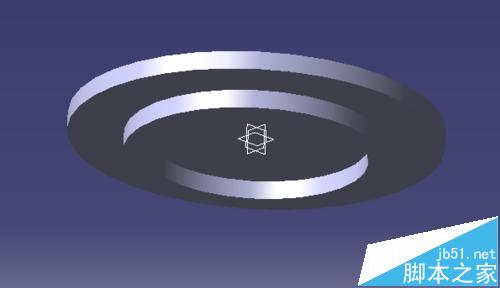

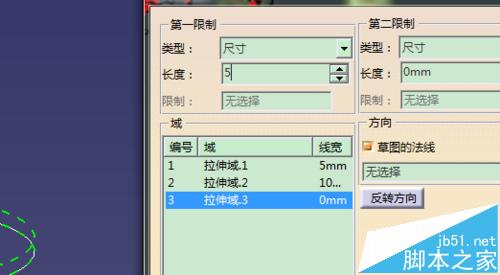

4、多凸台命令的设置如下；确定得到端盖；

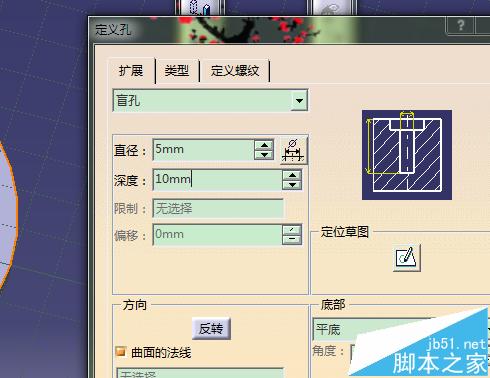

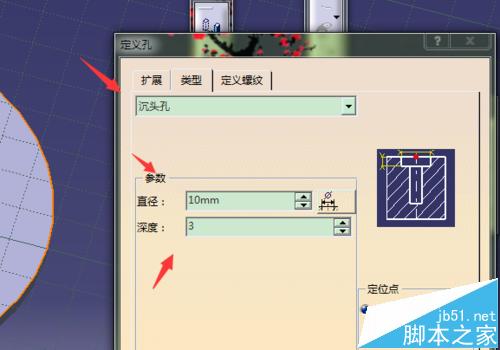

5、选择孔，选择沉头孔，对齐进行设置；

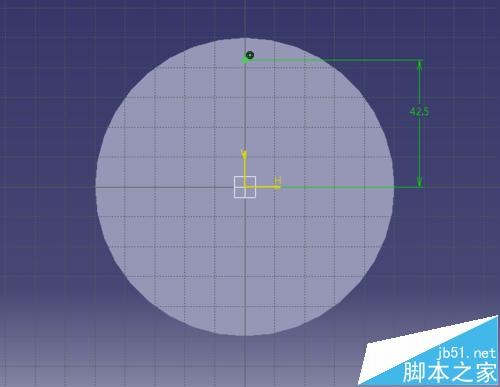

6、进入草图，约束空的中心位置退出确认，得到带孔的端盖；

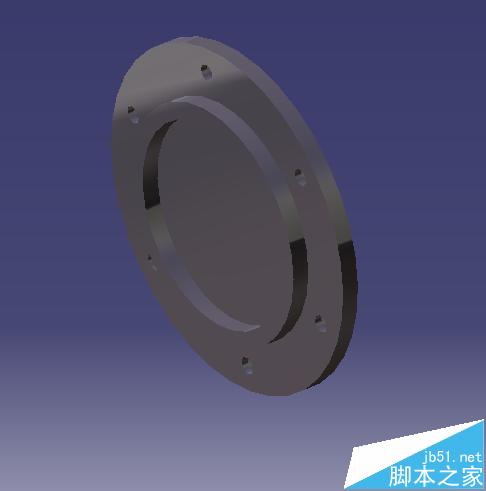

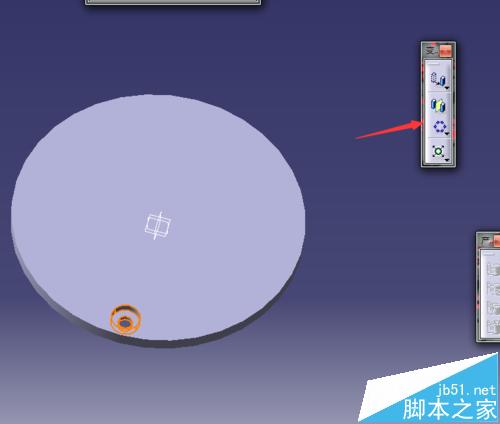

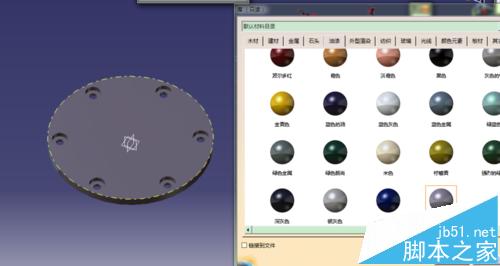

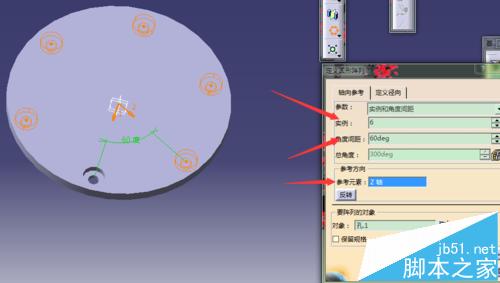

7、阵列孔，然后添加材质，绘制完成。
注意事项：沉头孔的设置。
