用CATIA软件绘制球头柱塞，是一个集合命令的实例，用到螺旋线，开槽等相关命令。

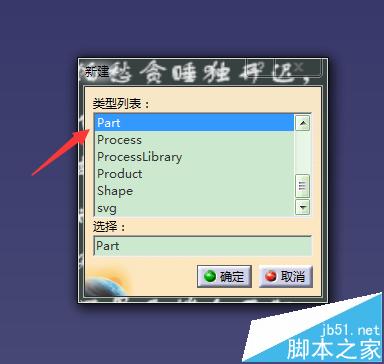

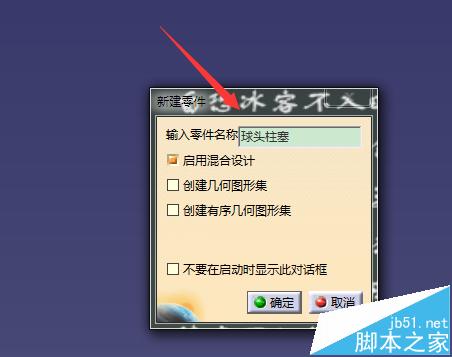

1、打开CATIA软件，新建一个PART文件，命名为球头柱塞；

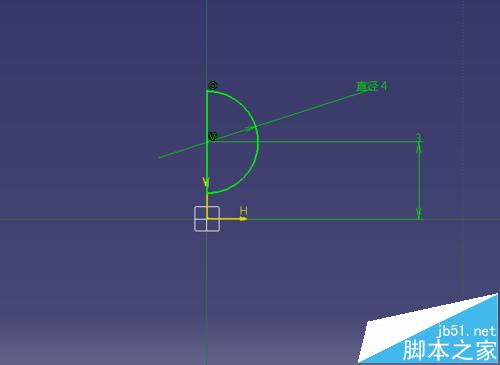

2、选择YZ平面进入草图，绘制一个直径4的半圆；退出草图；

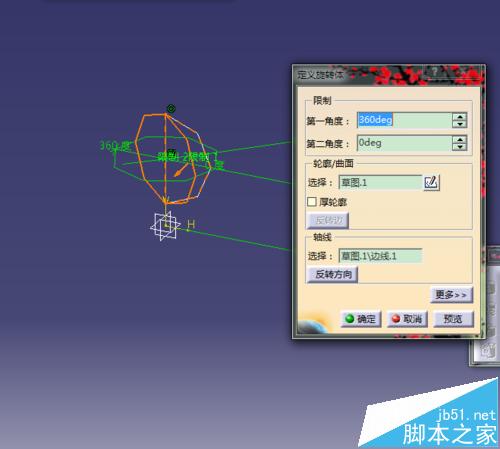

3、选择旋转体命令，进行旋转得到一个球体；

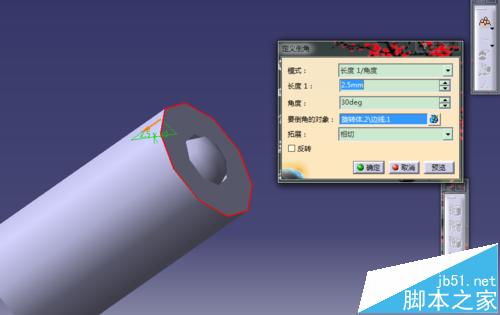

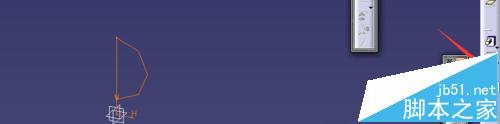

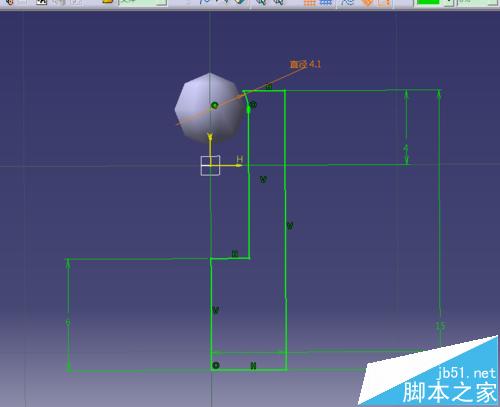

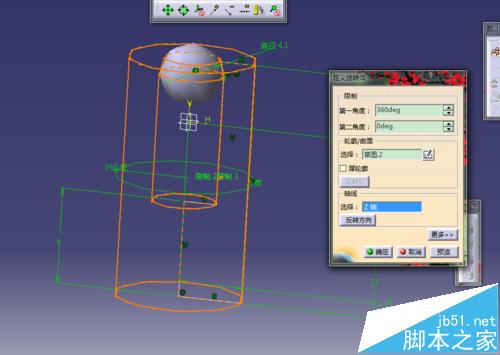

4、选择YZ平面进入草图绘制一个轮廓线；退出草图选择旋转体然后倒角；

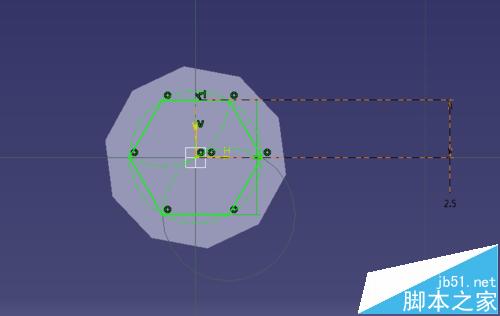

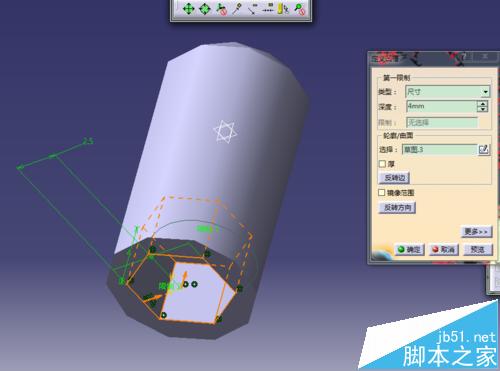

5、选择底面绘制六角凹槽；

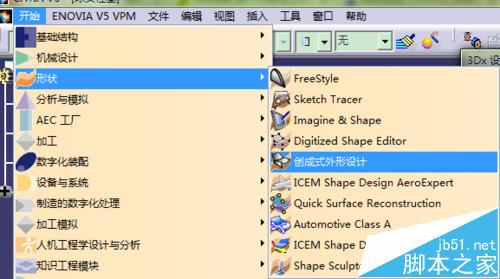

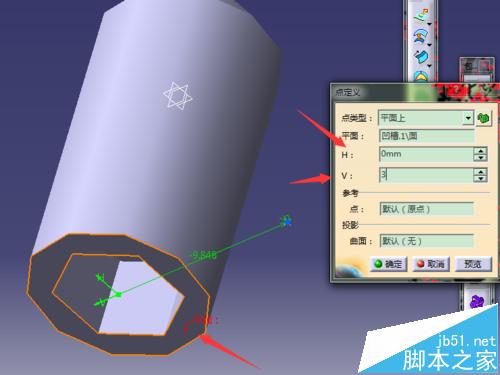

6、选择形状，创成式曲面设计，绘制螺旋线；

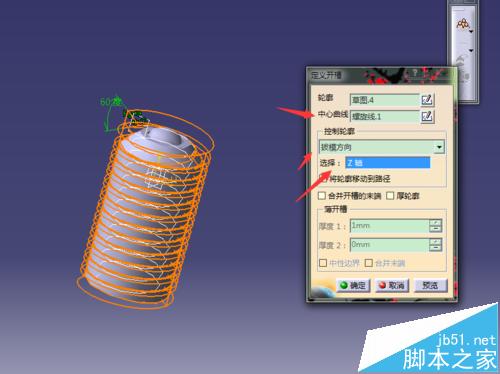

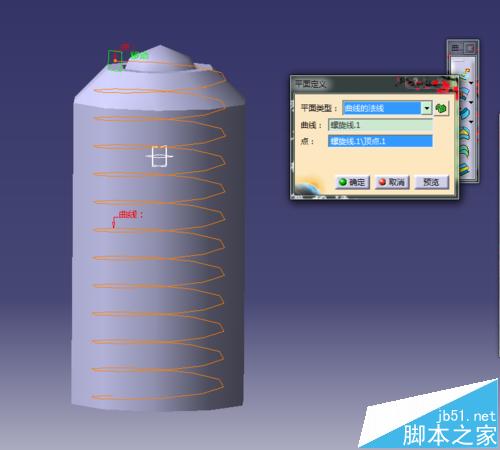

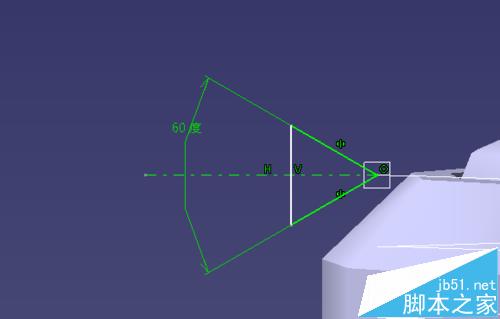

7、以螺旋线的端点创建一个法向平面，返回零件设计，绘制螺纹

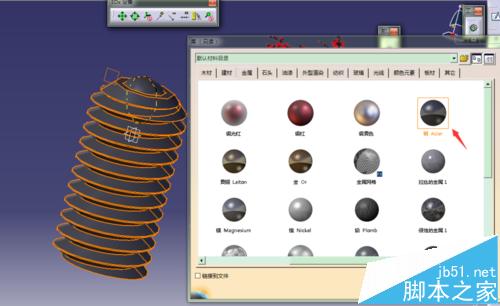

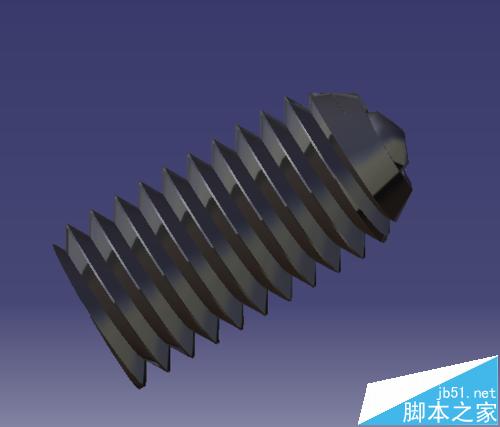

8、添加材质绘制完成。
注意事项：注意开螺纹槽是的图形不要想叠加
