solidworks画螺纹有两种方法：一是装饰螺纹线，在大型装配体中为了制图的方便以及运行的流畅一般选择这种；二是通过用扫描切除命令来扫描螺旋线得到真实螺纹，在追求建模的真实性的时候选用。下面就来分别介绍一下作法。
一、真实螺纹

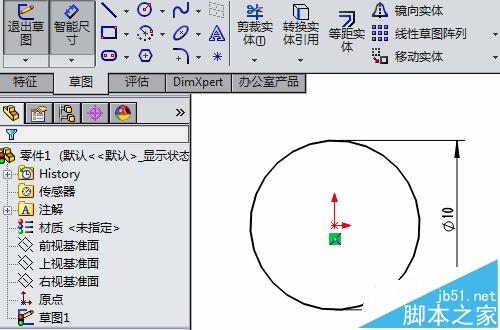

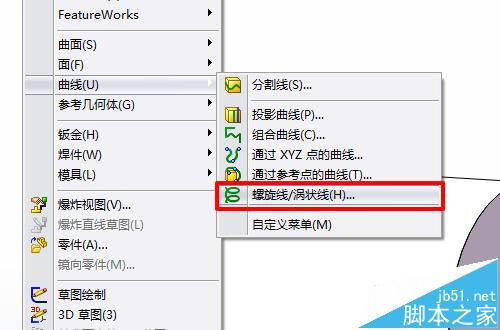

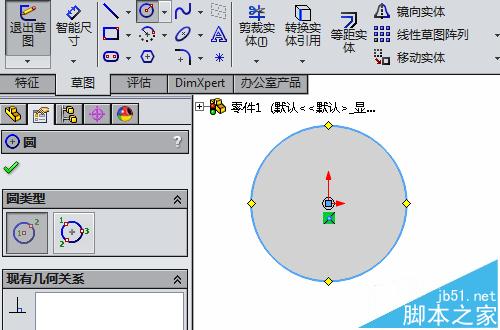

1、如果要画真实螺纹需要先“插入”——“曲线”——“螺旋线”。然后选择圆柱体的一个端面，按Ctrl+8使其正对屏幕，再草绘一个直径10mm的圆与圆柱体端面圆重合，确定，就会出现螺旋线预览并且左边会出现参数设定。

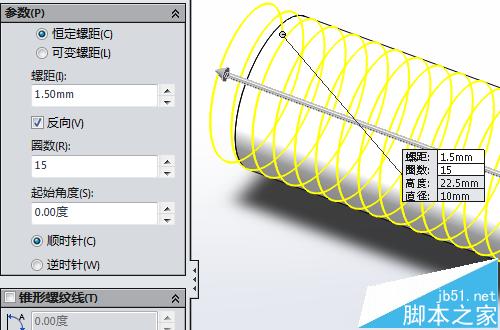

2、参数设定如图所示，这里我设置螺距为1.5mm，反向打勾，圈数为15（也可以设置不超出圆柱体），起始角度设为0°（注意一下最好让螺旋线的起始位置在某一个基面上，便于下面草绘切口截面），确定，得到螺旋线。

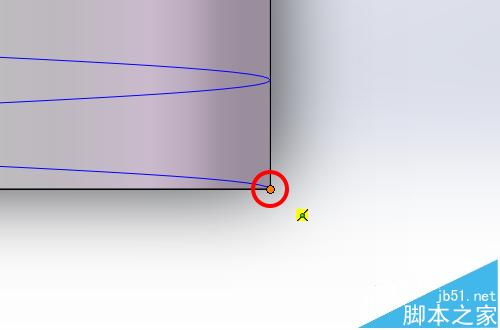

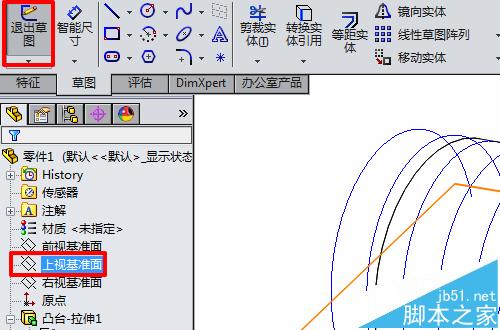

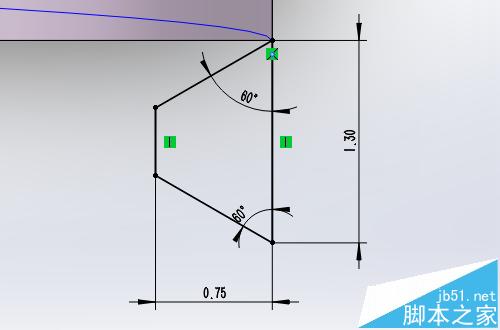

3、这里设置螺旋线的起始角度为0°后，起始位置是从“上视基准面”开始的，所以点“草图绘制”（下图显示的是“退出草图”是因为已经开始草绘了），选择“上视基准面”，按Ctrl+8使其正对屏幕，绘制如下图3所示的草图（草图的最上面一点与螺旋线的起始位置重合，鼠标移到螺旋线起始位置的时候会亮起一个小圆点，如下图2所示）。

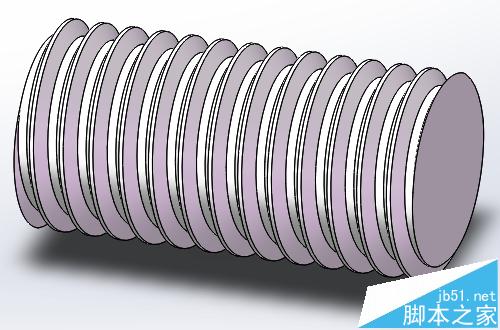

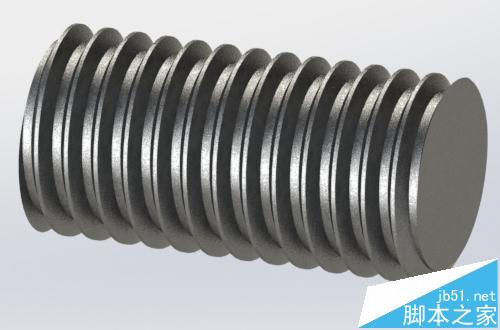

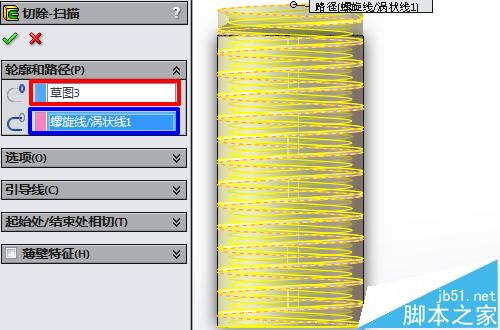

4、选择“扫描切除”工具，选择草绘的梯形为“轮廓”，选择螺旋线为“路径”来切出螺纹，效果如下图。最后保存一下即可。
二、装饰螺纹线

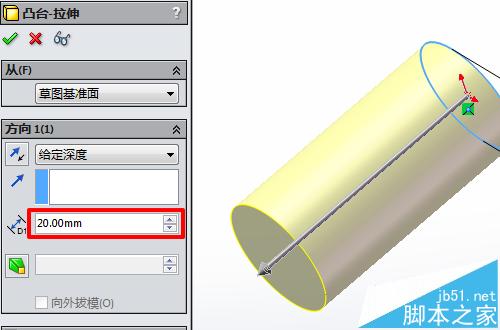

1、螺纹要么是切在圆柱的外表面，要么就切在孔的内表面。这里我以外螺纹来示例，内螺纹是一样的方法。首先画一个直径10mm，长度20mm的圆柱体。

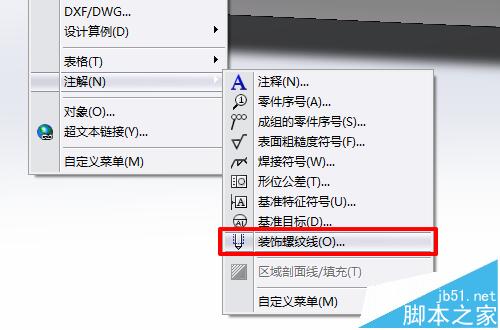

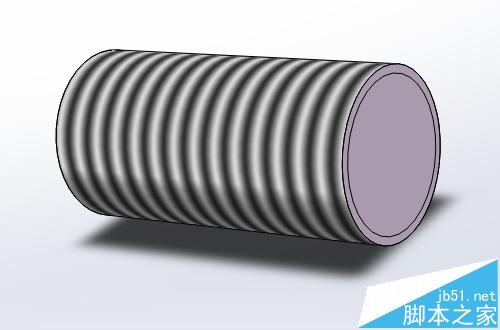

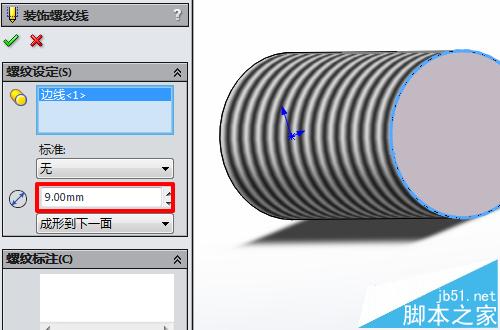

2、软件上方菜单栏上点“插入”——“注解”——“装饰螺纹线”，然后选中圆柱体一端的圆形边线，即可生成装饰螺纹线。设置一下左边的牙根圆直径为9mm，如下图，确定，装饰螺纹线就画好了。
