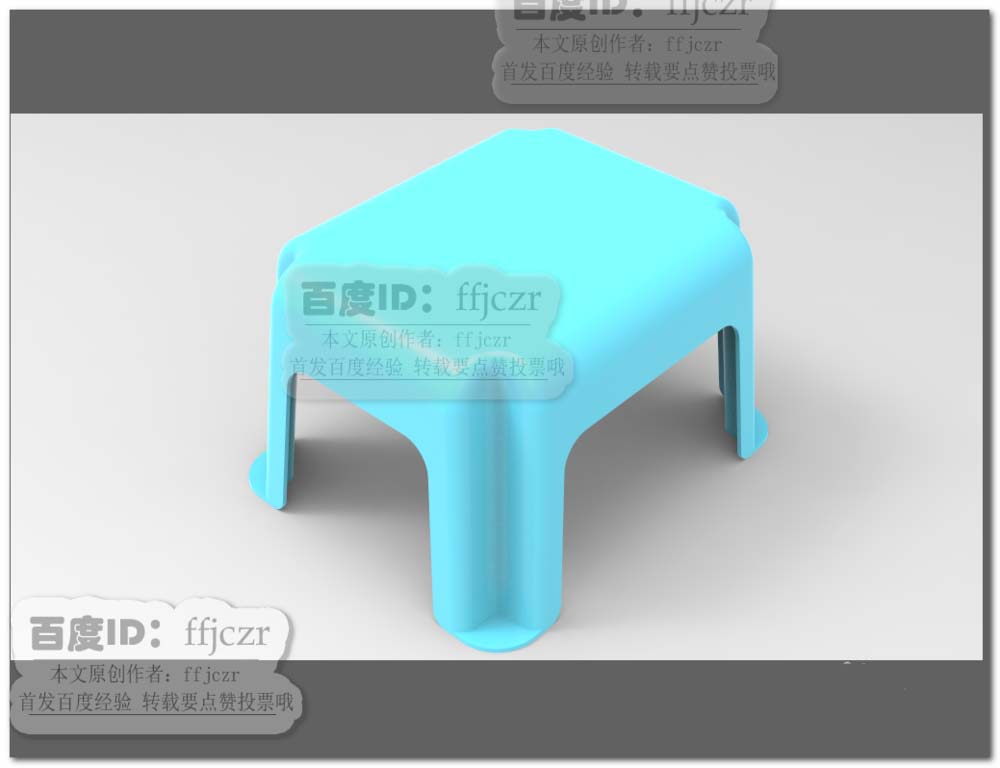

UG12.0中想要创建一个小矮凳模型，需要用到的命令有拉伸、抽壳、倒圆角等，下面我们就来看看详细的教程，请看下文详细介绍。

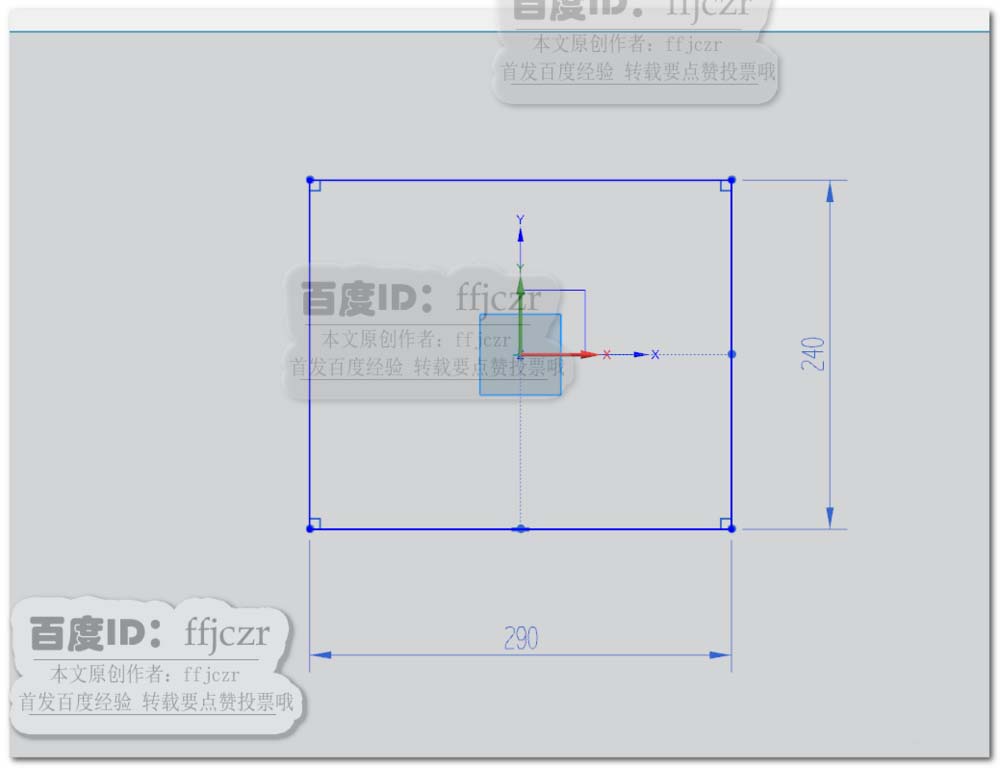

1、选用拉伸命令，以XY面为草绘平面；在草绘中绘出矮凳模型的俯视轮廓线，其轮廓线为以坐标原点为中心的矩形，长宽为290*240。回到拉伸对话框中，指定矢量为Z正向，开始值为0，结束值为175，选用从起始限制拔模，值为5度。

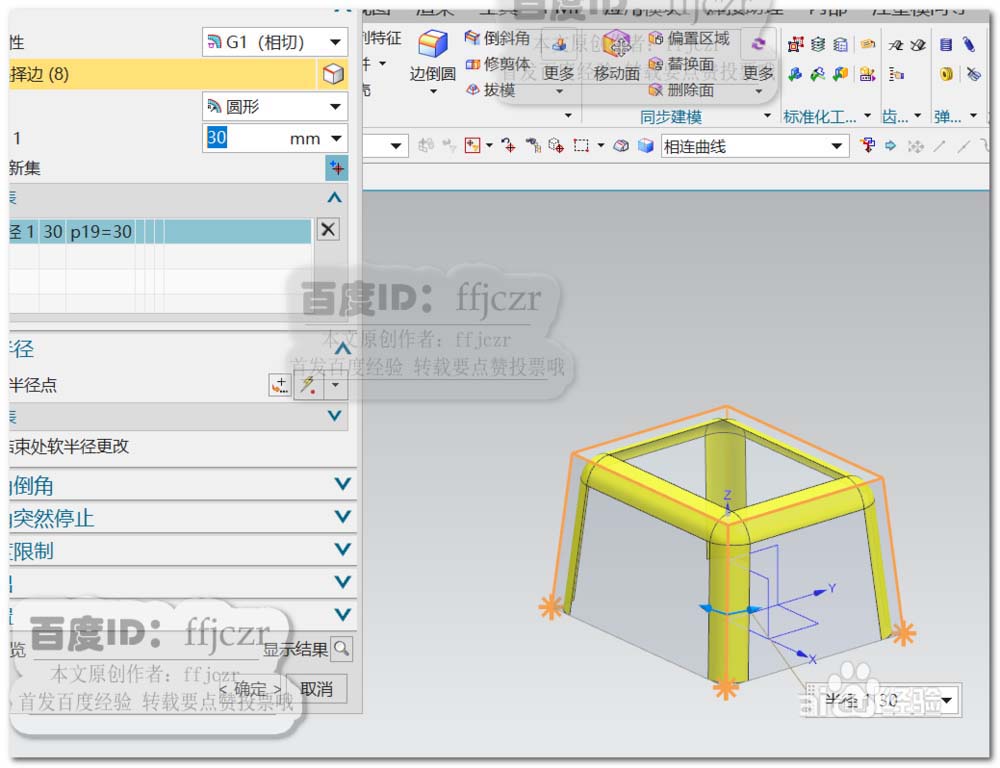

2、用倒圆角命令，对上步拉伸得到的实体边进行倒半径为30的圆角，注意底部的边不用倒角。

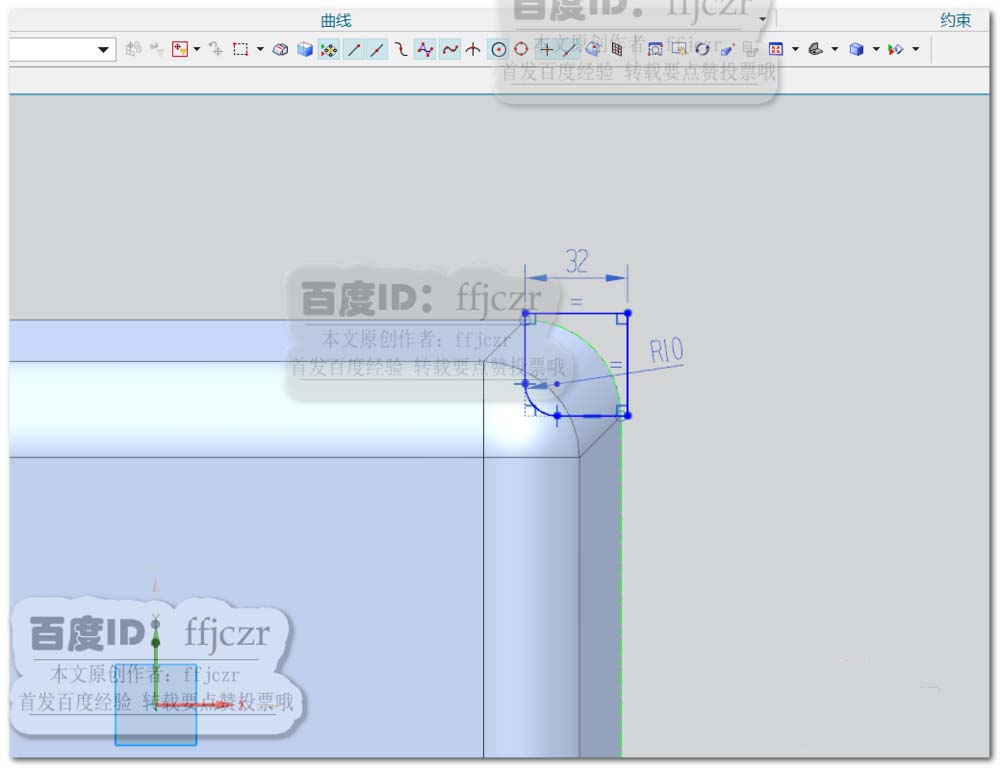

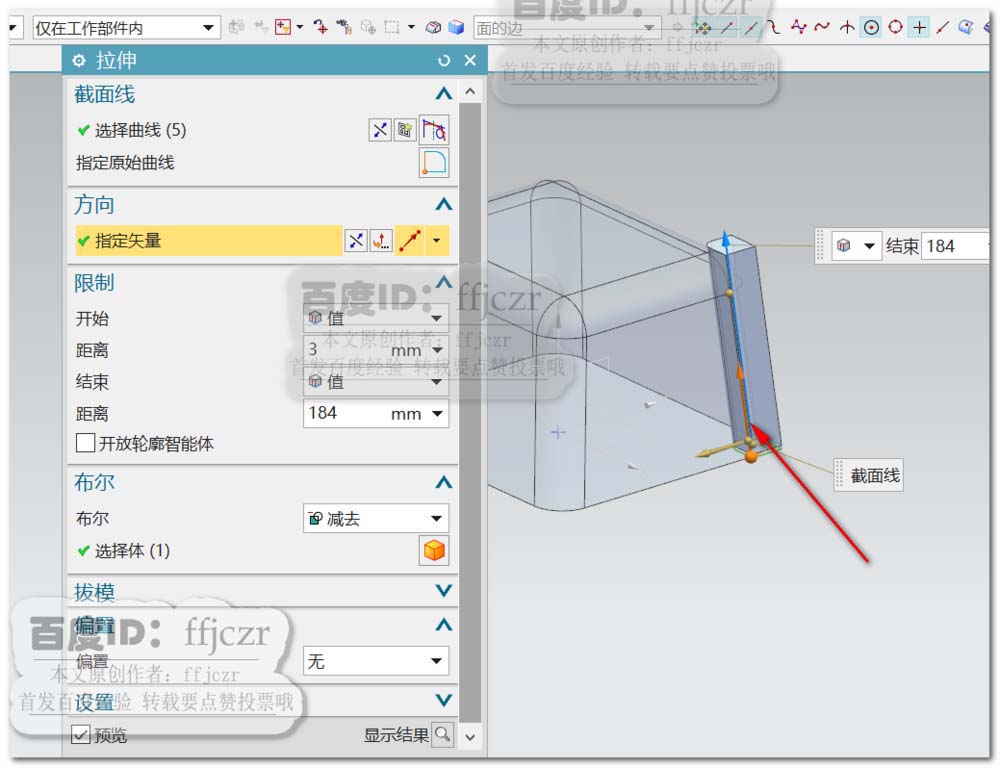

3、选用拉伸命令，以XY面为草绘平面。草绘中，以模型的一角为参考，绘制一个长为32的正方形，其两邻边在模型倒角的两端点上，如图所示。拉伸对话框中，指定矢量用两点定向的方式，确定拉伸的方向，所选择的两点为第一步拉伸得到模型侧边两端点。开始值为3，结束值为184，布尔为减去。

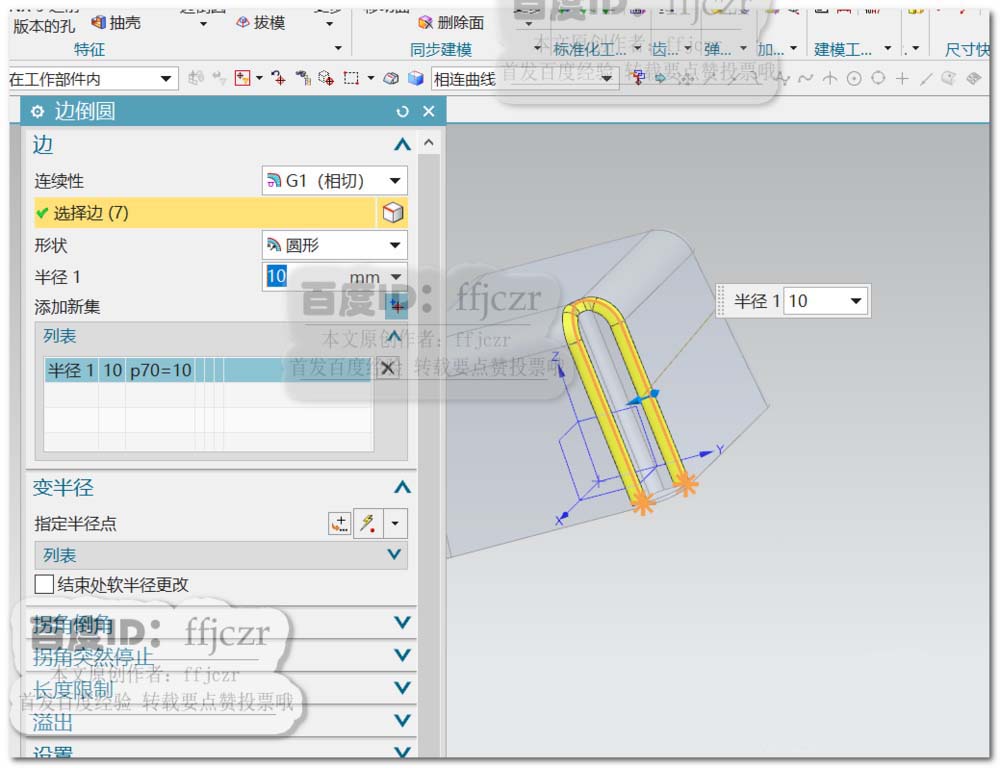

4、对上步拉伸减去形成的边进行倒半径为10的圆角。

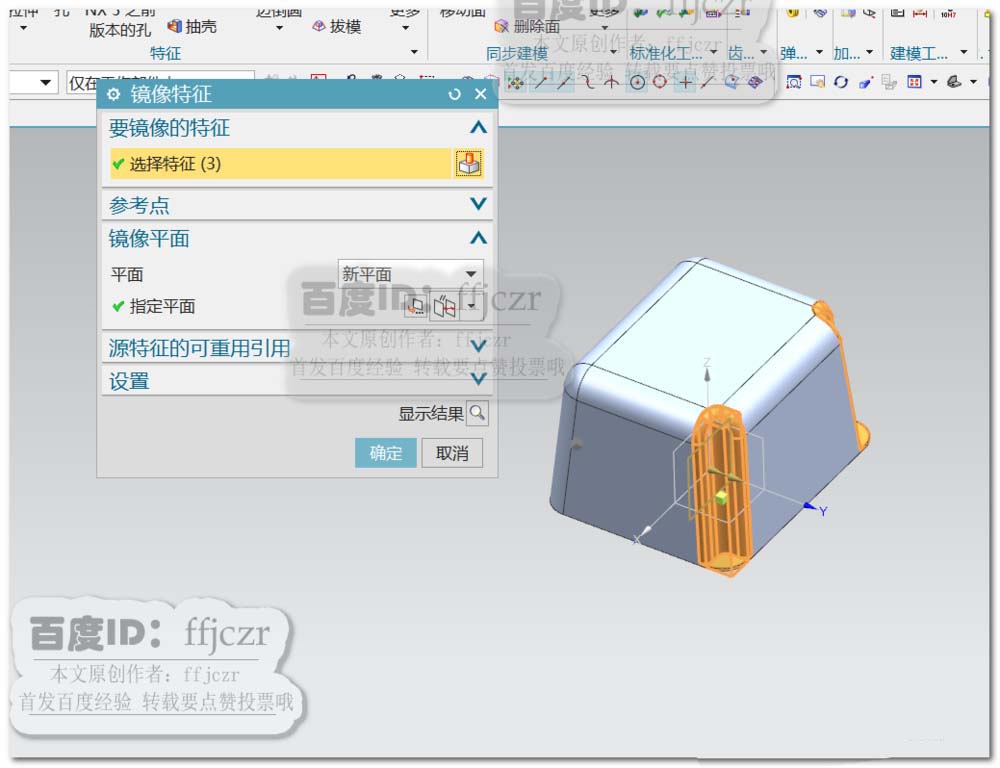

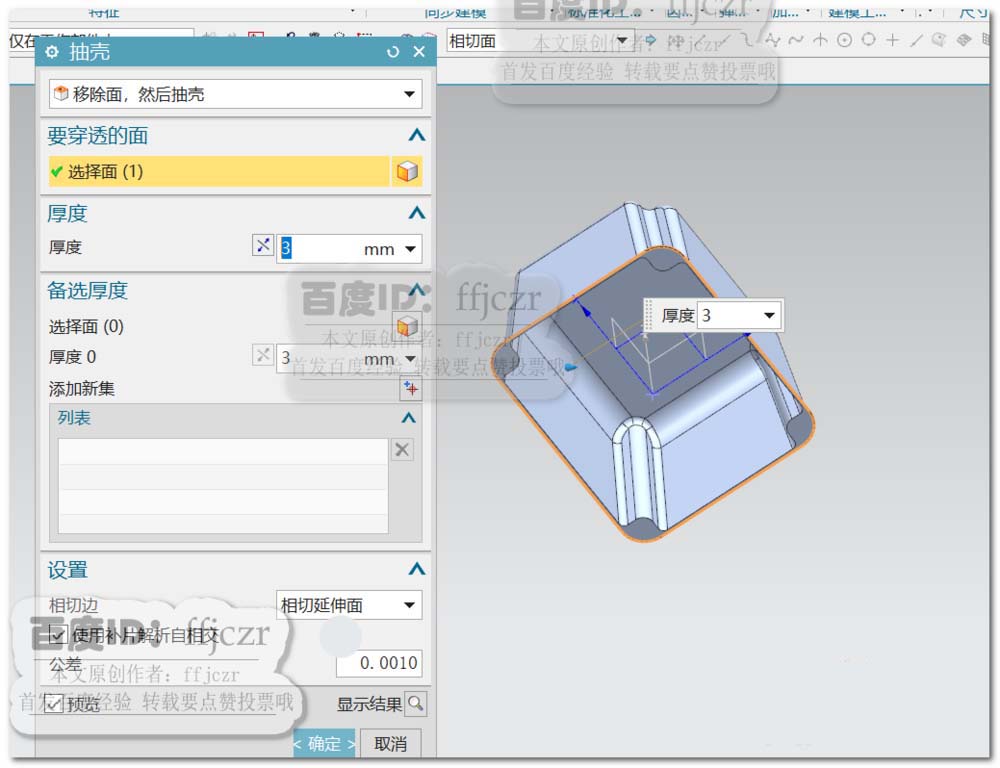

5、选用镜像特征命令，对上步拉伸及倒角形成的特征，进行镜像，使模型的四个角都得到相应的特征。选用抽壳命令，抽壳厚度为3，对模型的底部去除，并抽壳。

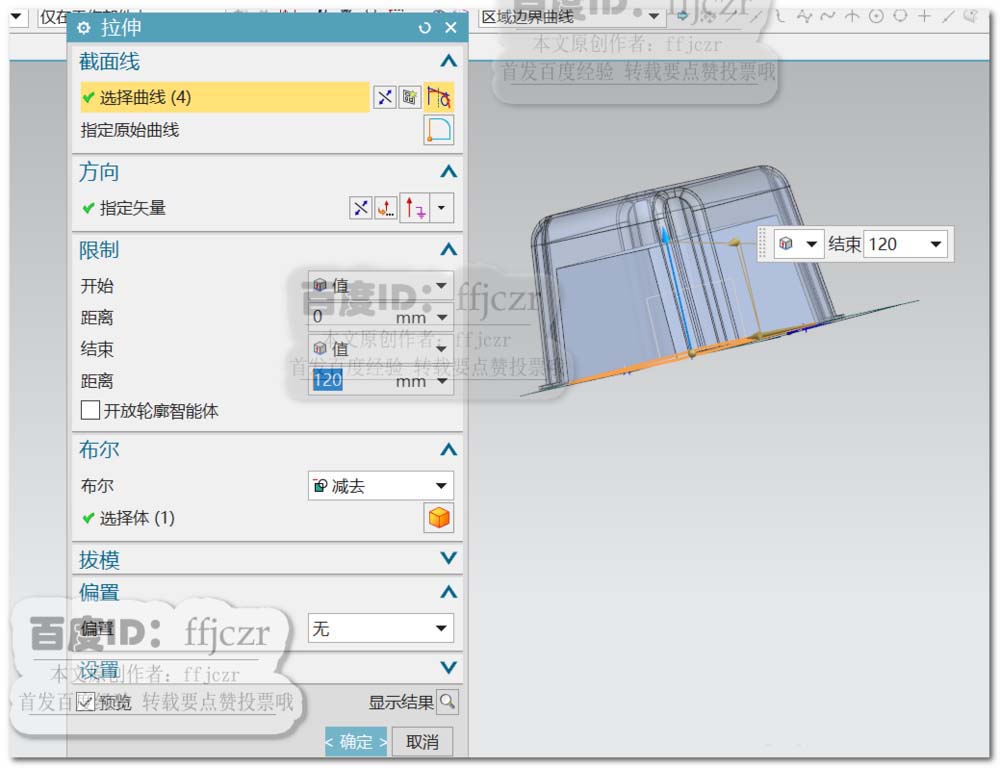

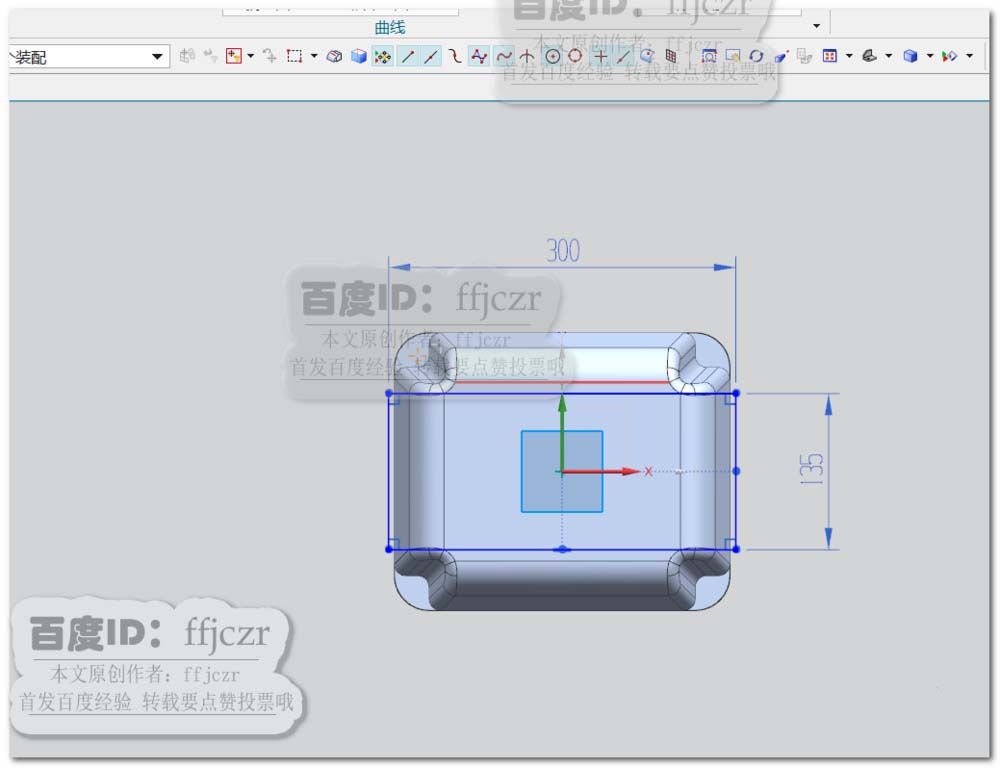

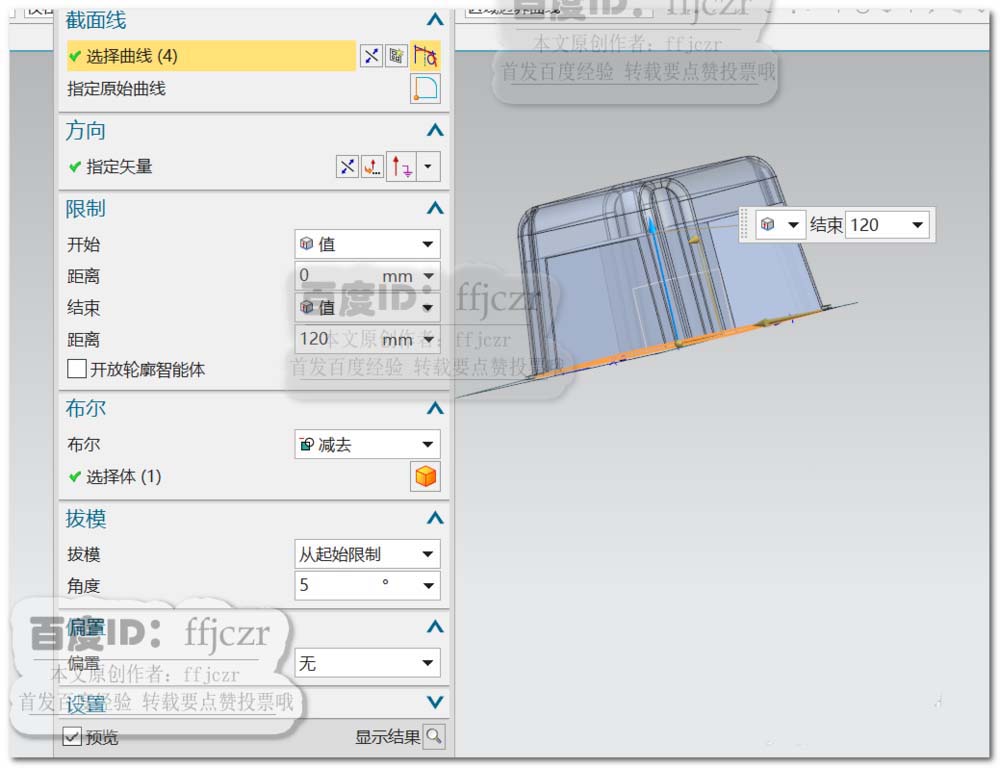

6、选用拉伸命令，以XY面为草绘平面，在草绘中以坐标原点为中心，绘出长宽为300*135的矩形。拉伸对话框中，指定矢量为Z正向，开始值为0，结束值为120，布尔为减去，选用从起始面限制拔框，值为5度。

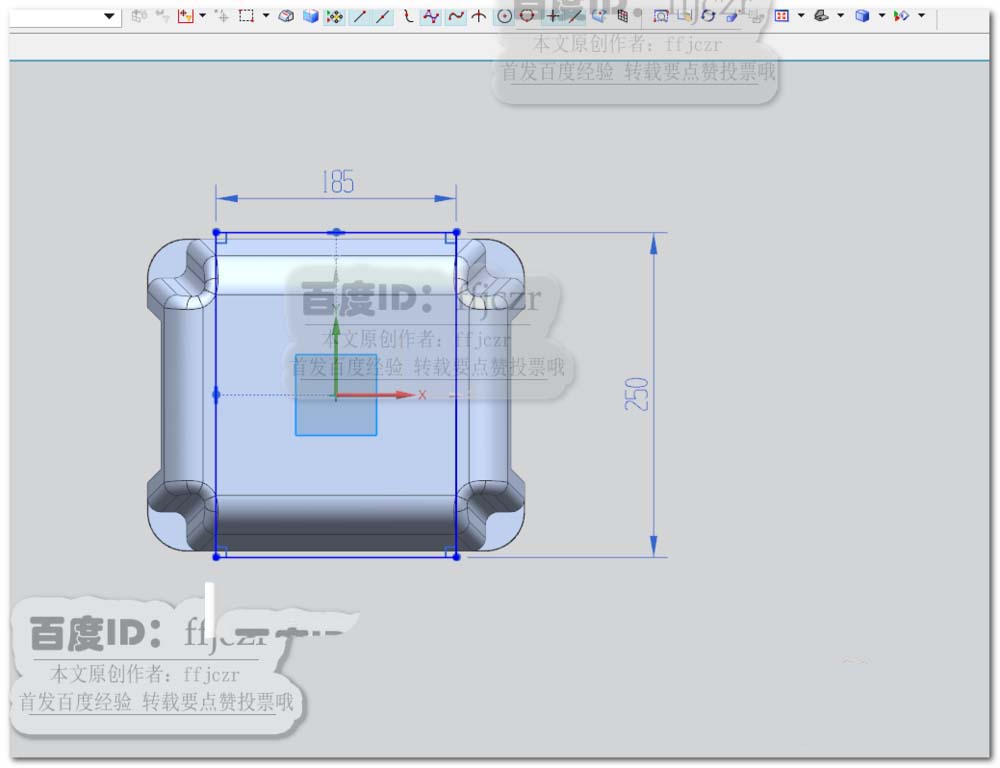

7、选用拉伸命令，以XY面为草绘平面，在草绘中以坐标原点为中心，绘出长宽为185*250的矩形。拉伸对话框中，指定矢量为Z正向，开始值为0，结束值为120，布尔为减去，选用从起始面限制拔框，值为5度。

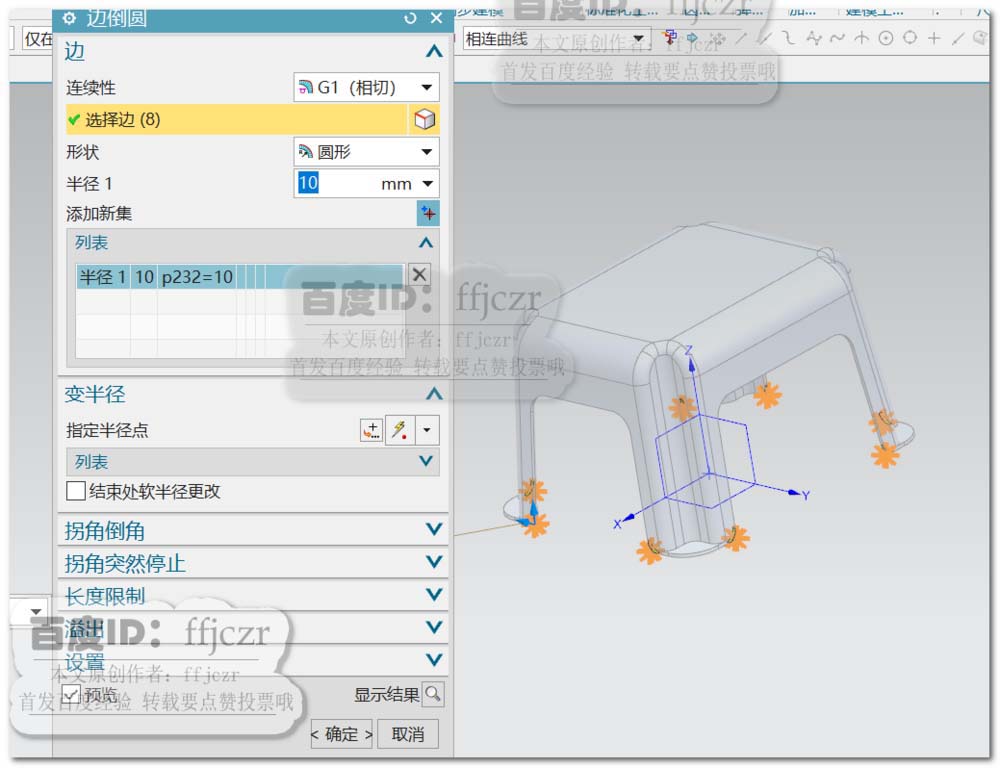

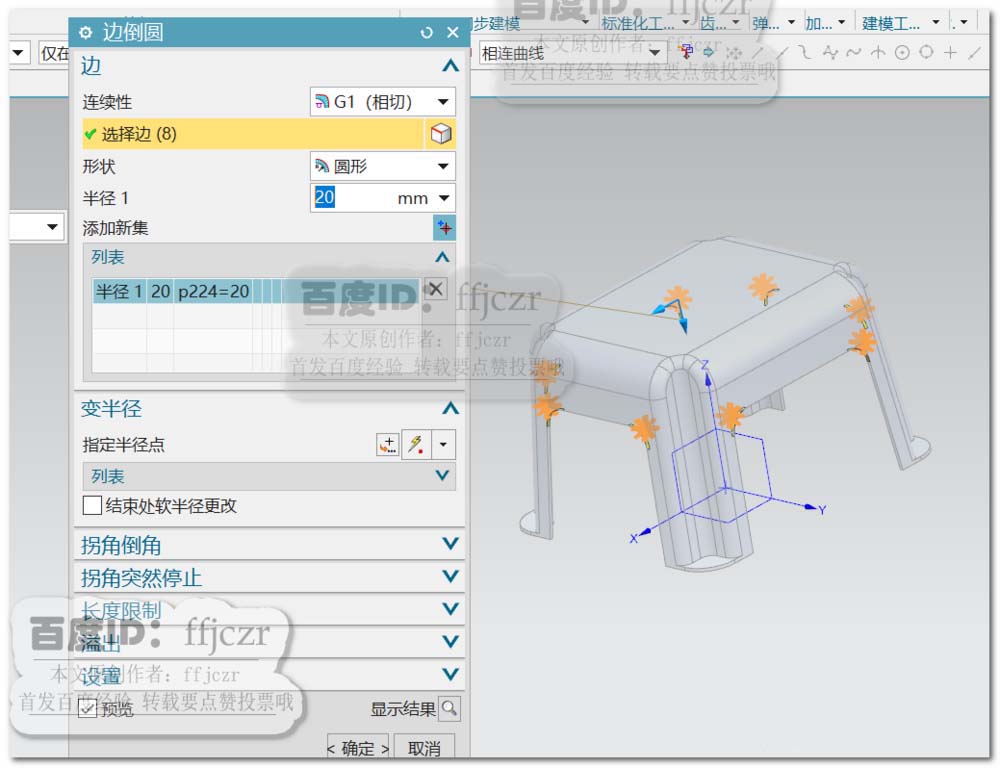

8、选用倒圆角命令，对上二步减去实体得到的锐角倒半径为20的圆角；对凳脚部分的锐角倒半径为10的圆角。
以上就是ug12.0创建板凳模型的教程，希望大家喜欢，请继续关注脚本之家。
