solidworks中想要制作一个简单的齿轮啮合来查看效果，这需要不需要按实际画齿轮，避免过程过于复杂。可以像这样画两个圆柱做简单的啮合，下面我们就来看看详细的教程。

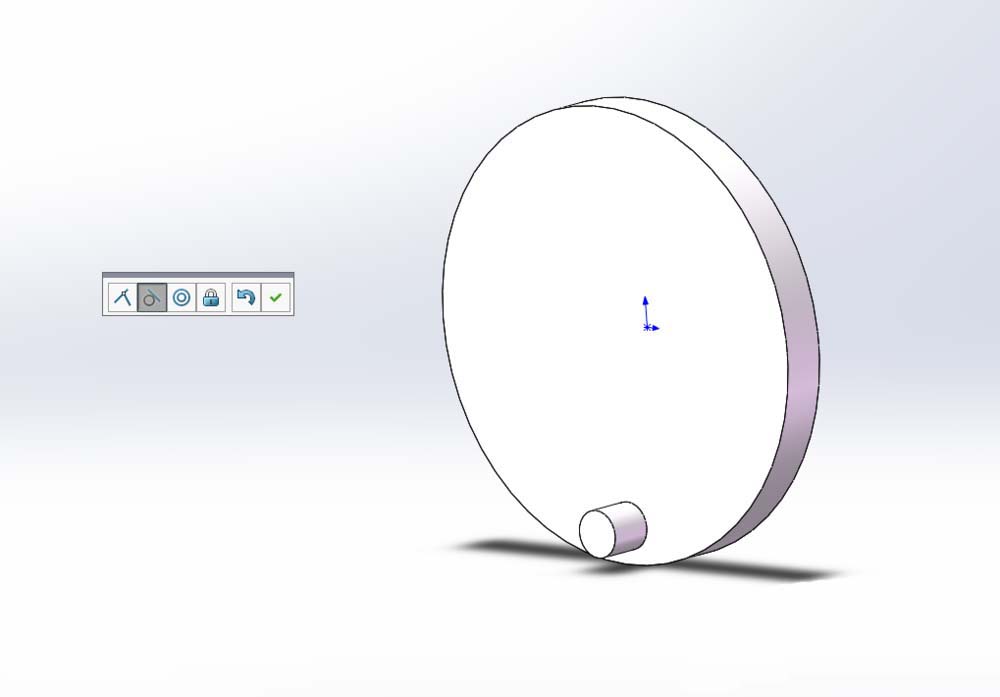

1、先画一个扁圆柱，圆柱外径等于齿轮节圆直径。为了更直观的观察到齿轮旋转，这里画了个小圆柱。

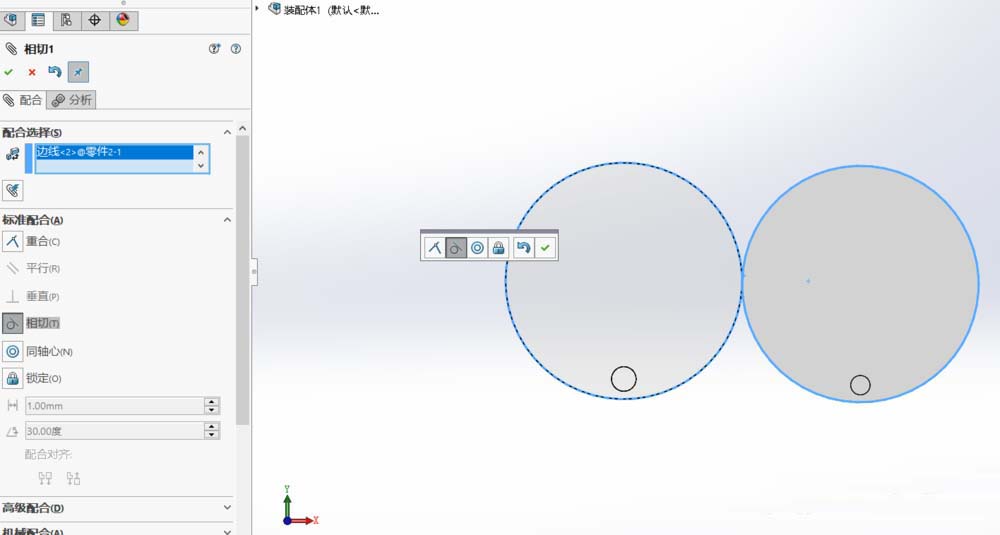

2、装配体，插入之前画的圆柱，复制一个圆柱，添加外边线相切配合。

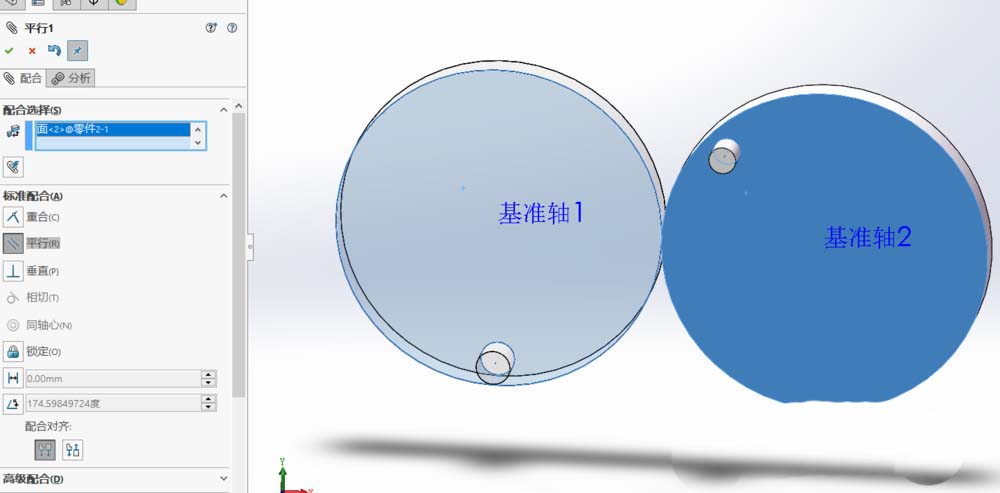

3、平面添加平行配合，避免圆柱旋转。

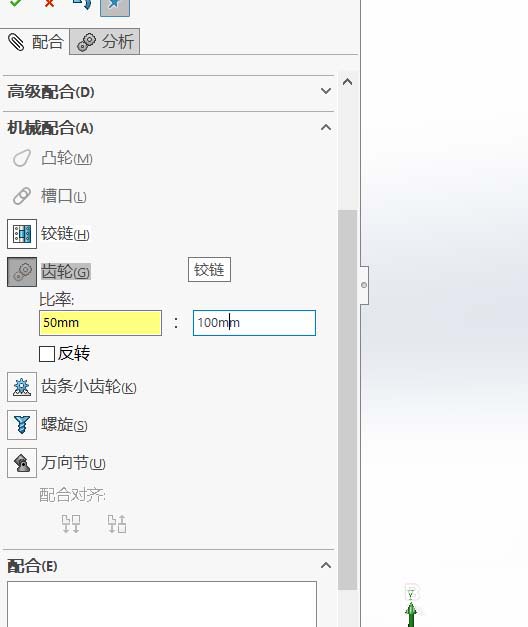

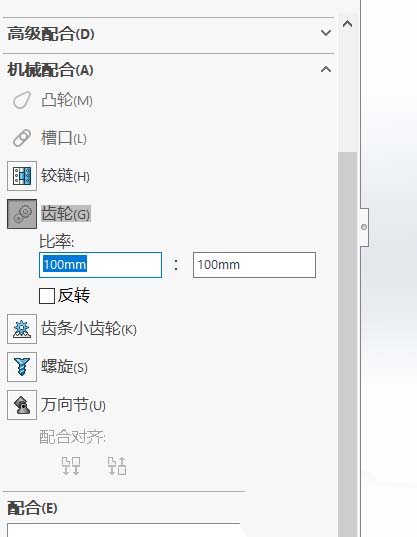

4、压缩相切配合，添加齿轮配合，选择两条外径线，按实际齿数更改比率。

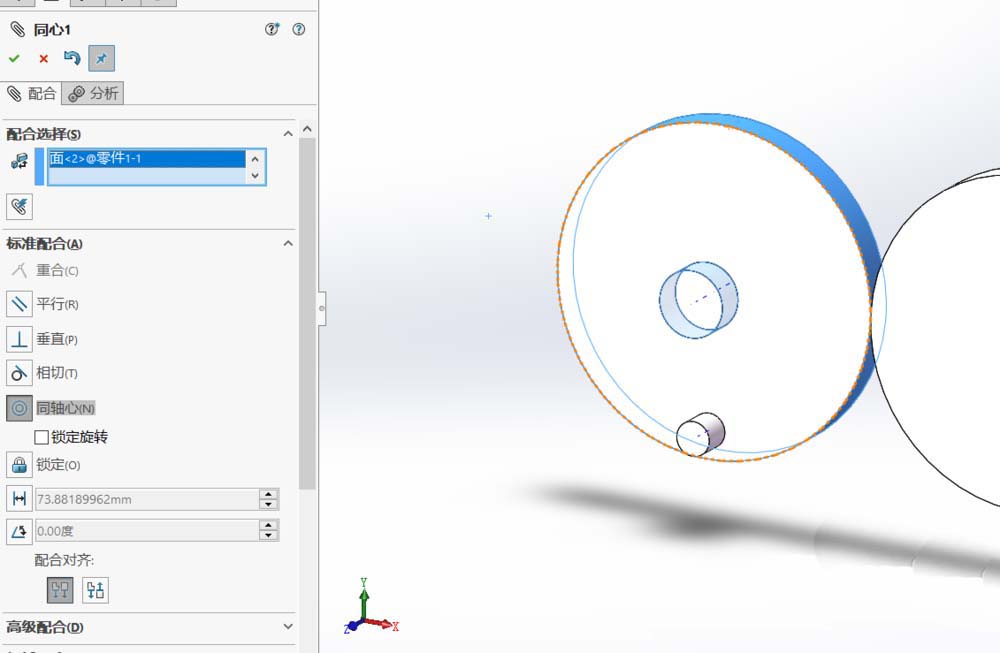

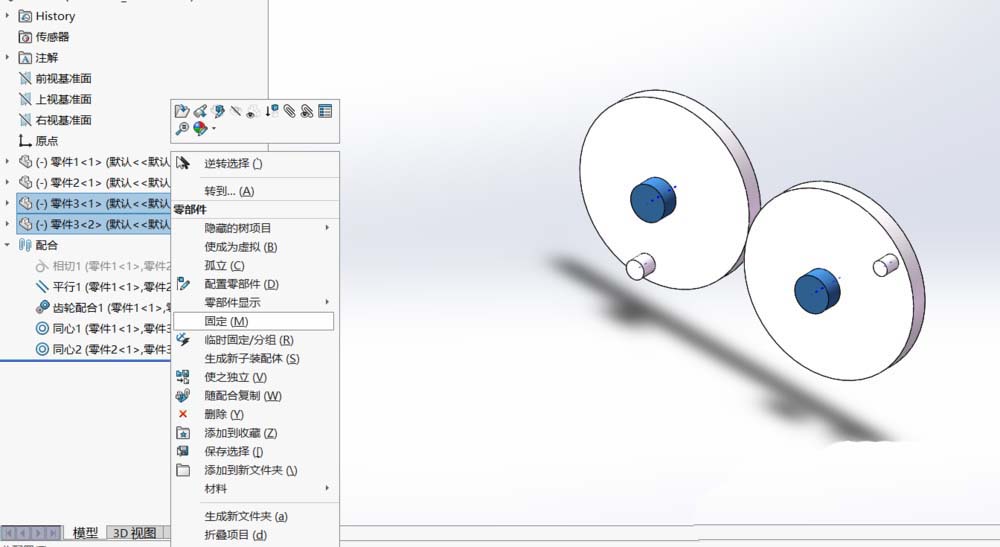

5、添加两个小圆柱并分别做同轴心配合，作为旋转中心，使小圆柱处于固定状态，使第一个大圆柱处于浮动状态。

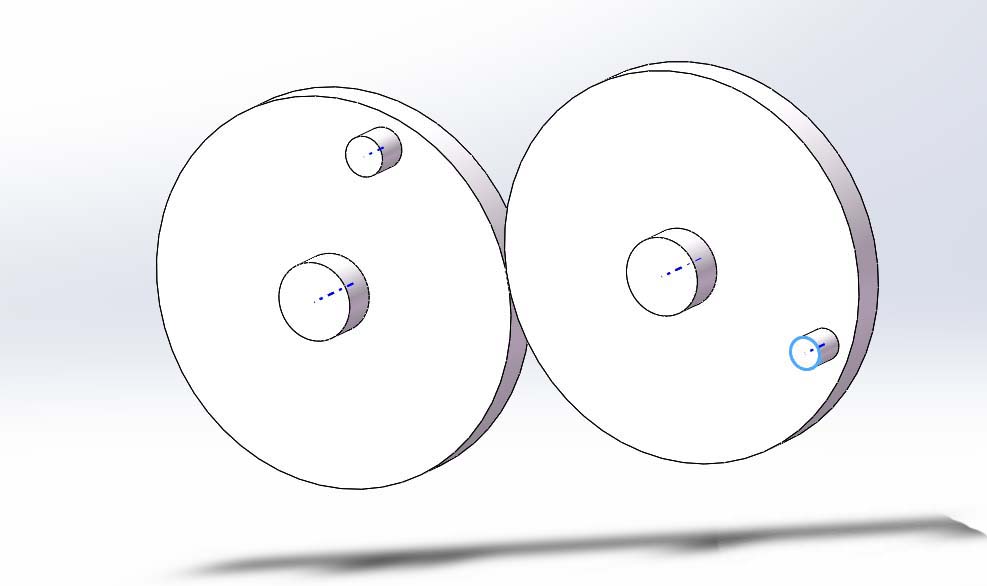

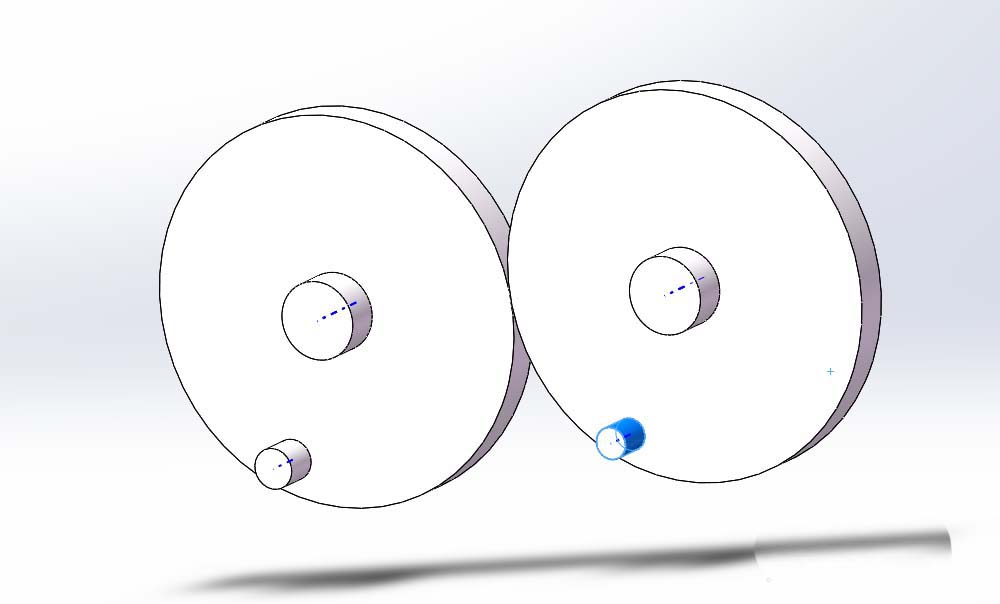

6、旋转其中一个大圆柱，两个模拟齿轮就会按照在齿轮啮合中设定的比率旋转。
以上就是solidworks制作齿轮啮合配合动画的教程，希望大家喜欢，请继续关注脚本之家。
