U型片为五金机械常用配件，下该怎么创建U型片的硬边模型呢？下面我们就来看看使用c4d制作的方法。

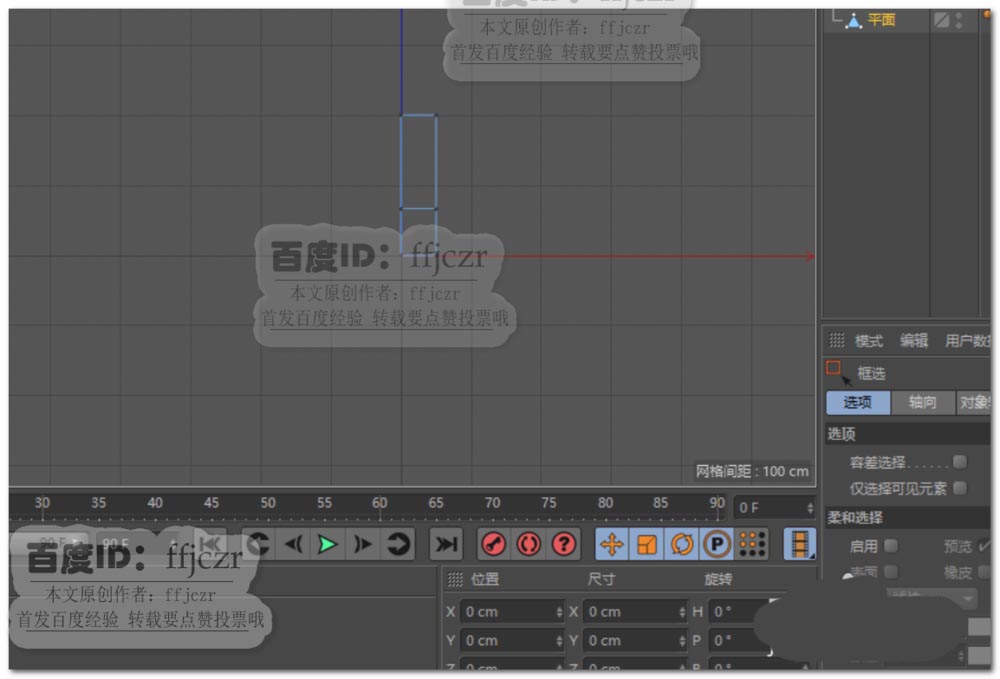

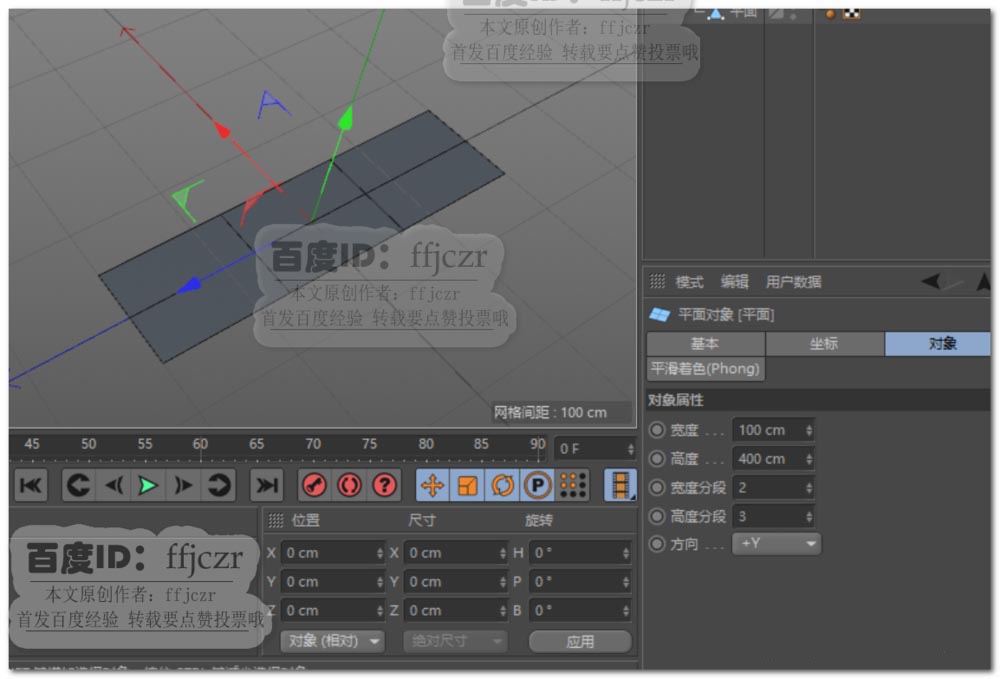

1、创建一个100*400的平面，宽度分段为2，高度分段为3.方向为+Y。

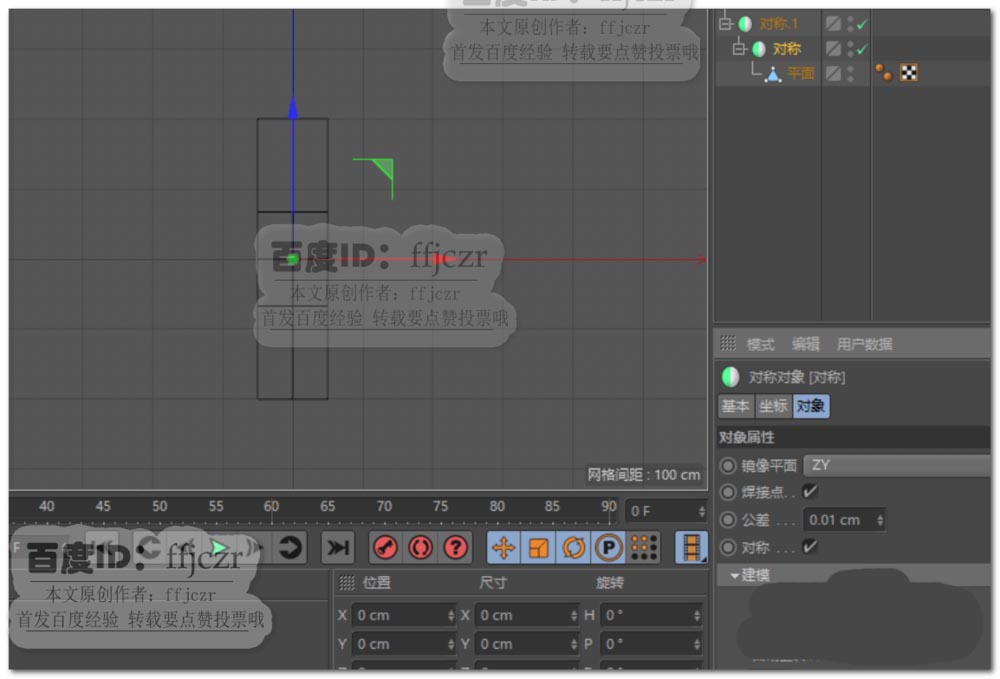

2、将平面转为可编辑多边形，点模式中选中多边形的点进行删除，最后只保留多边形的四分之一。给四分之一多边形添加二个对称命令，得到一个完整的多边形。这样在调整模型时只要对四分之一模型进行操作即可。

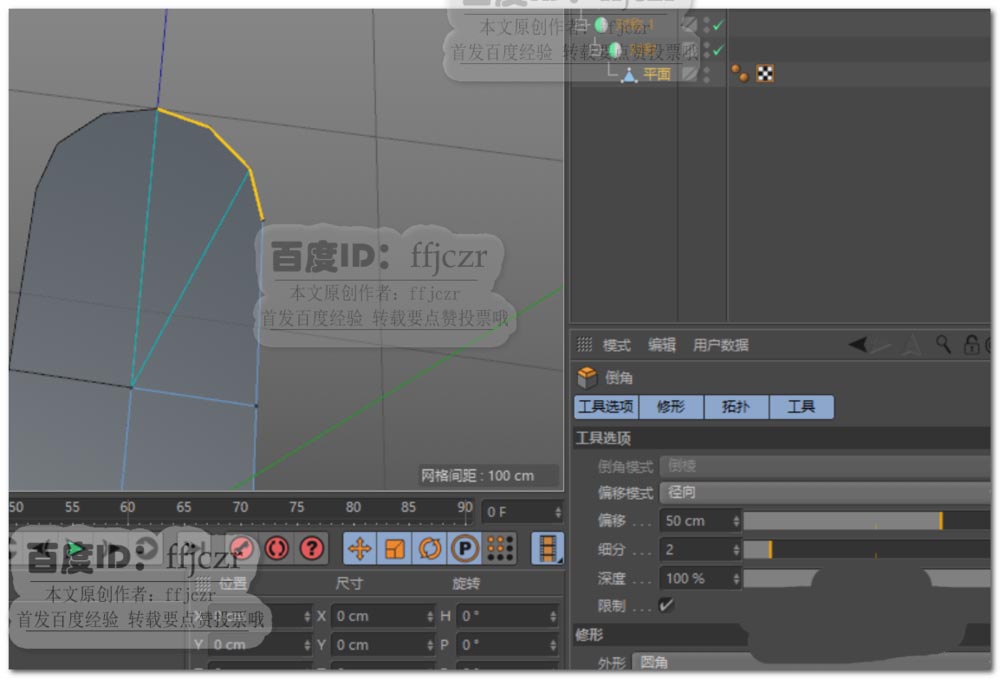

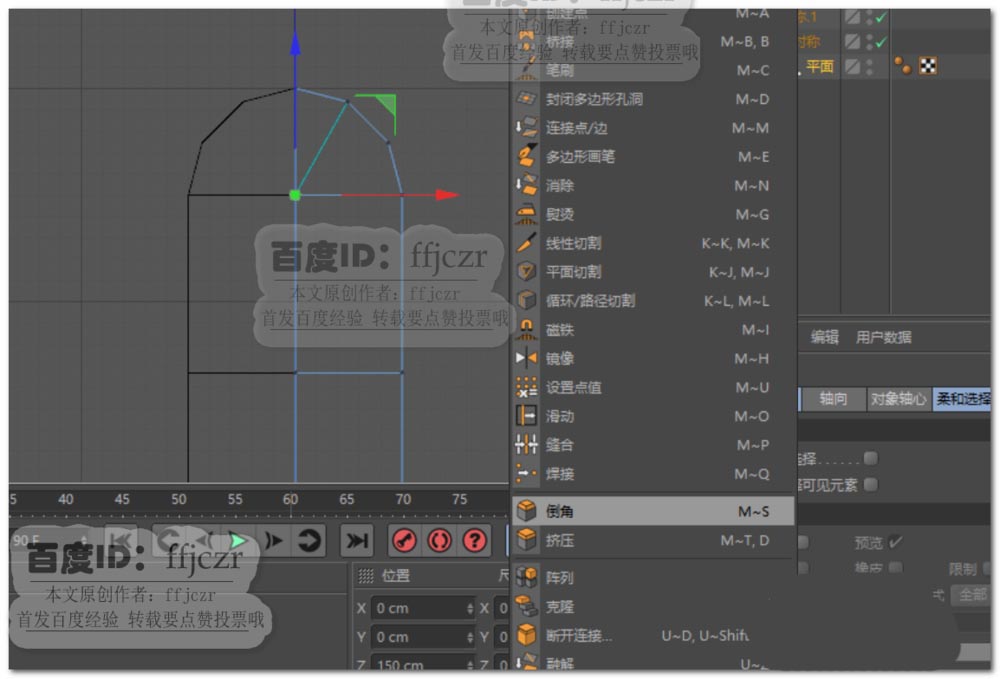

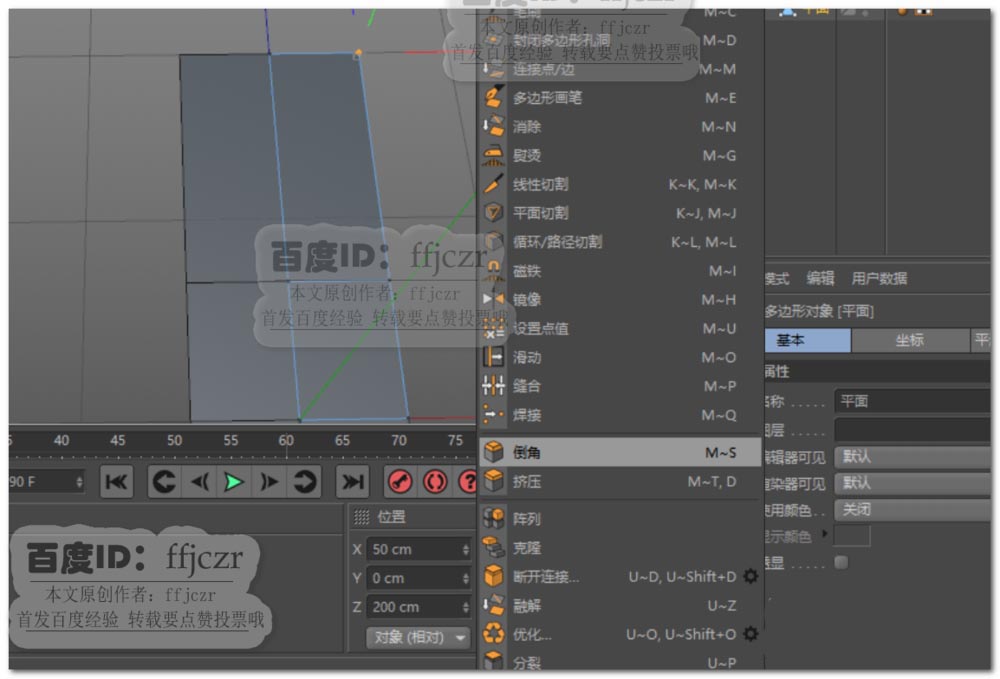

3、选中多边形的顶角进行倒角，倒角的偏移模式为径向，偏移值为50，细分为2，勾选限制。

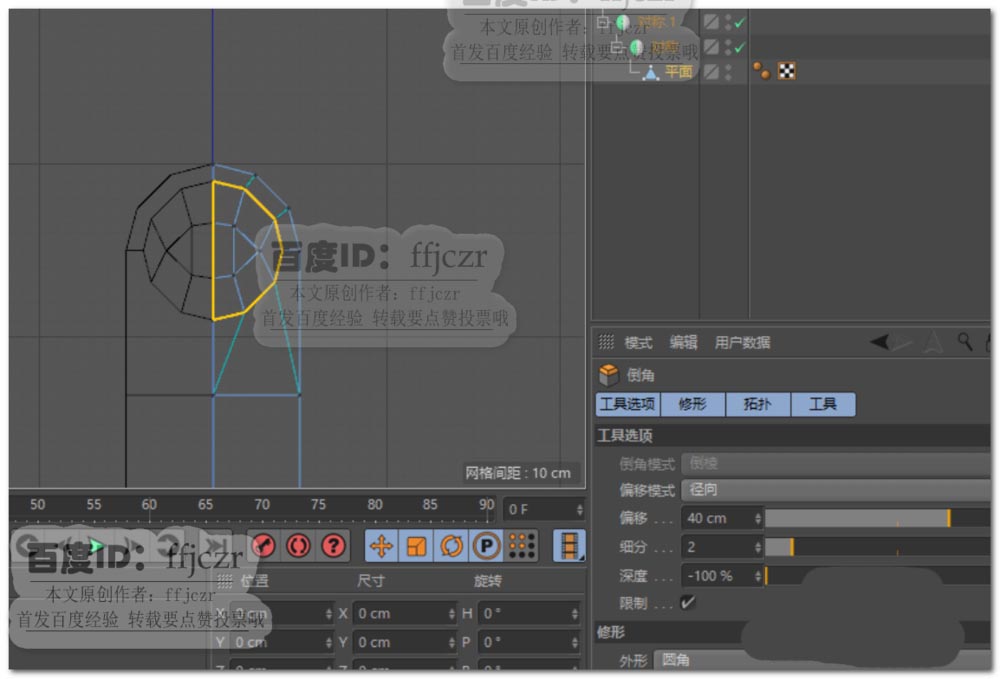

4、给倒角处添加切线，选中倒角圆心的点进行倒角。倒角偏移模式为径向，偏移值为40，细分为2，深度为-100%，勾选限制。

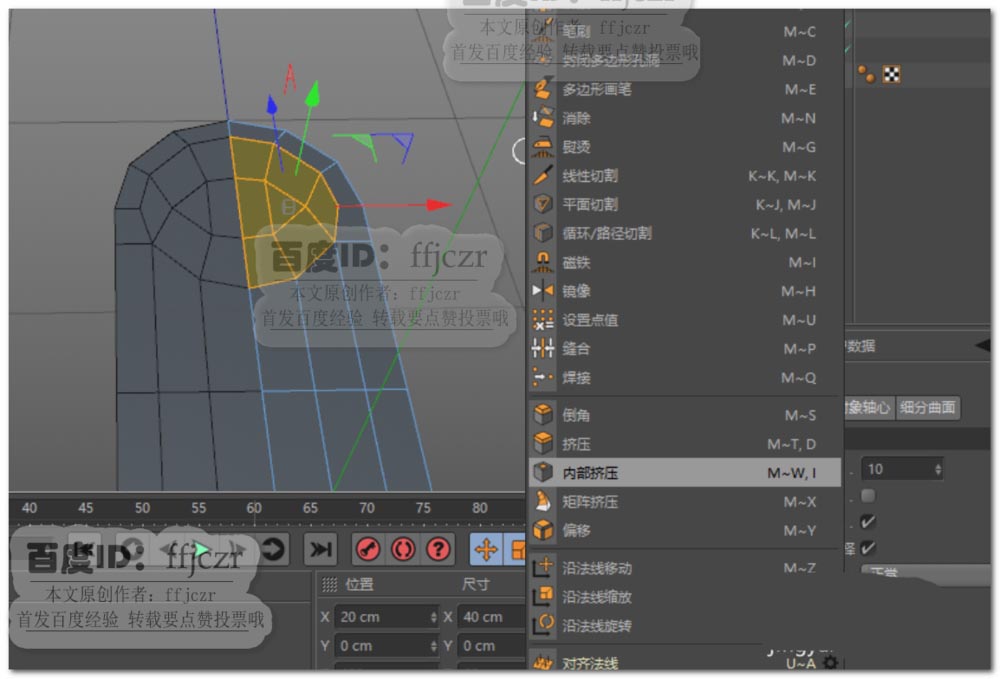

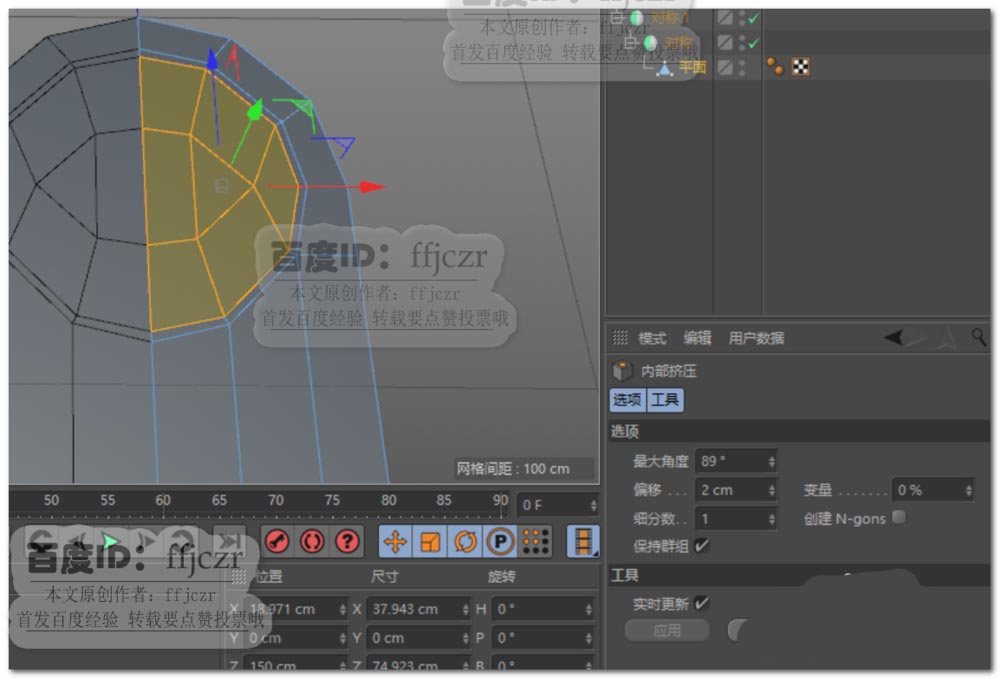

5、调整倒角生成的N-gon线，选中圆心进行倒角得到的面进行内部挤压，偏移值为2；将选中的面删除。得到开孔效果。

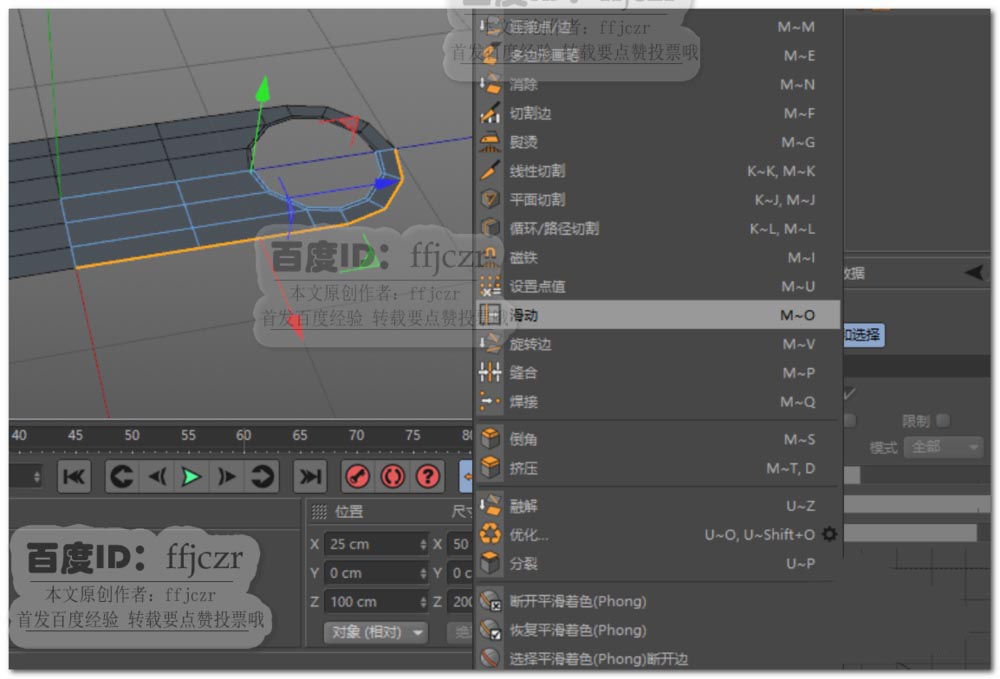

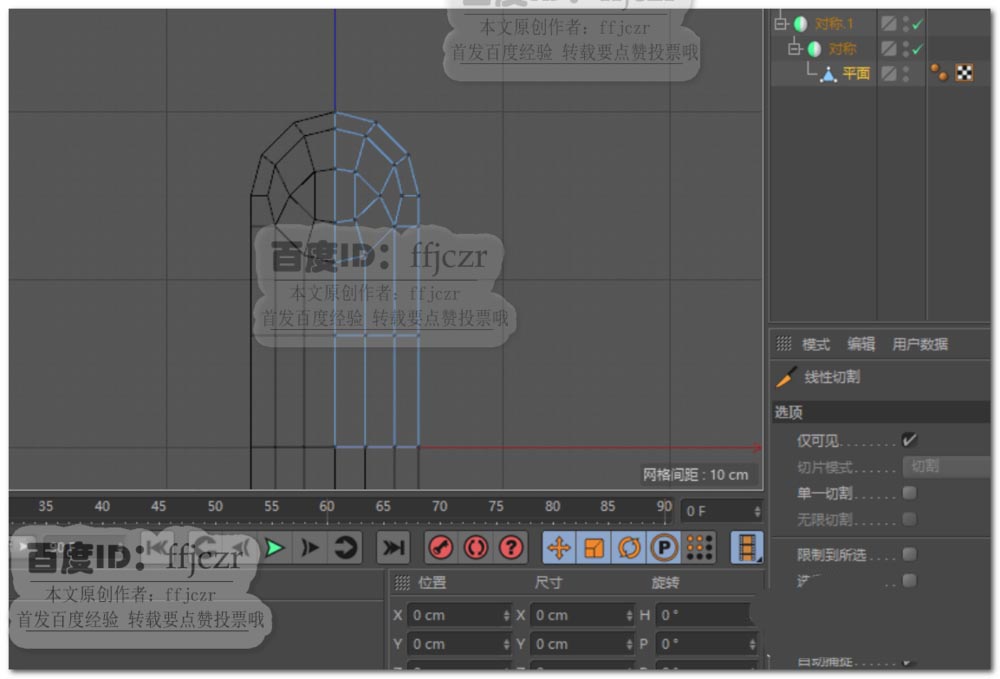

6、选中多边形的外轮廓线，用滑动复制的方法，得到轮廓线上的控制边线。

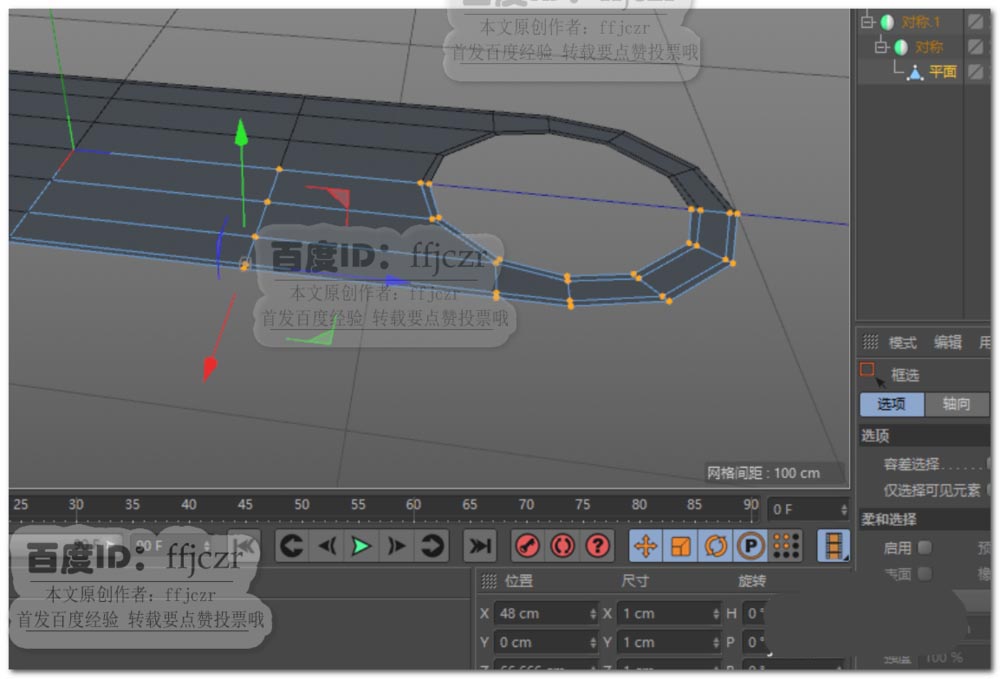

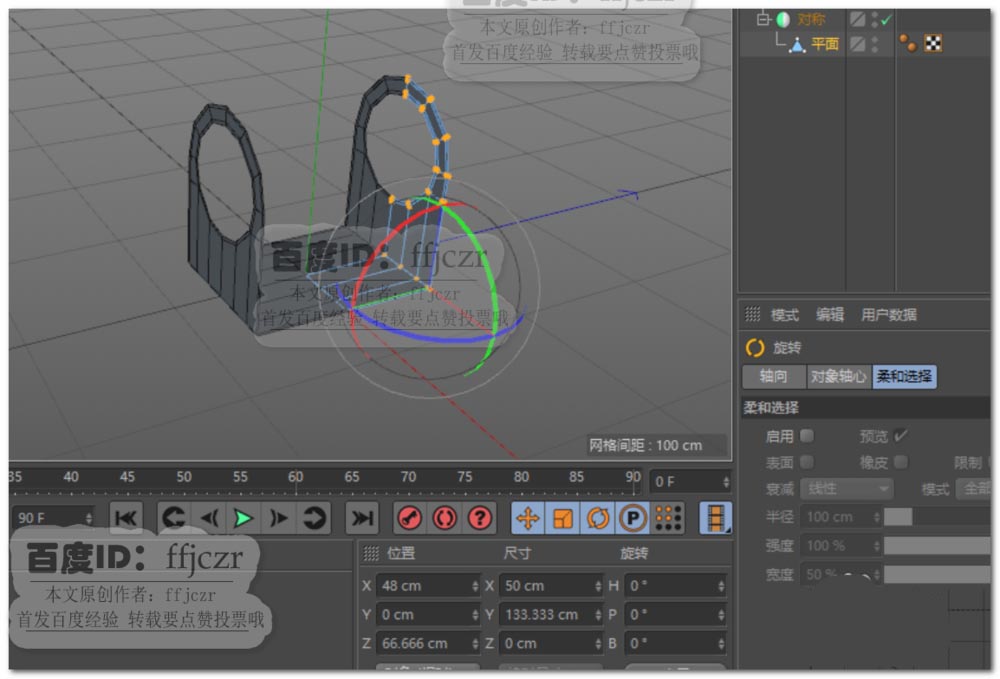

7、点模式中选中多边形上的点；启用轴心模式，将坐标移动到图示位置。旋转坐标X轴90，得到一个U型片体。

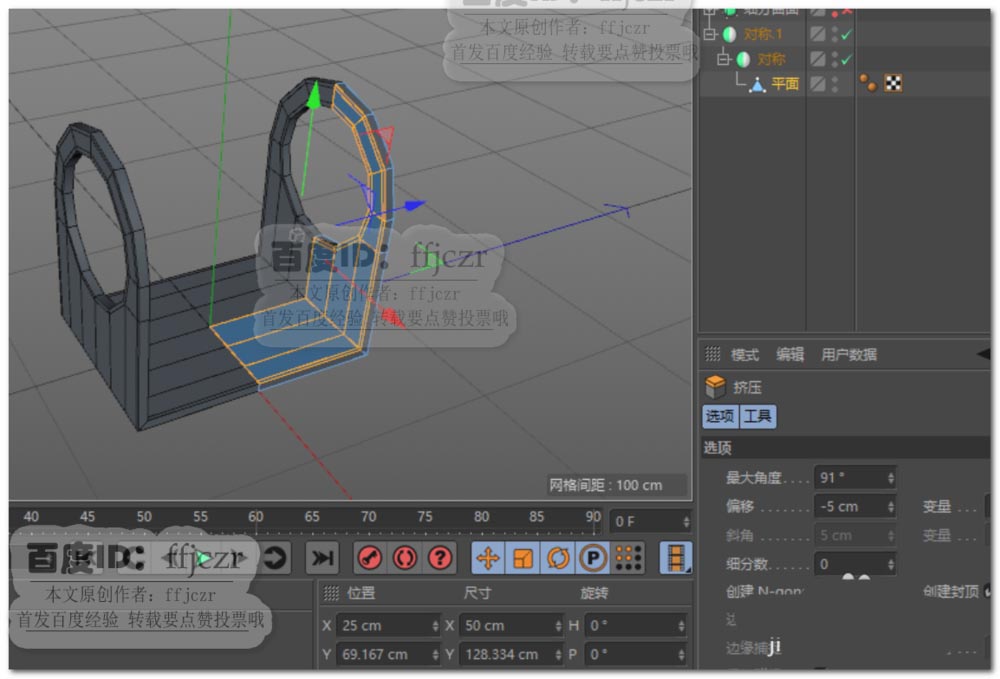

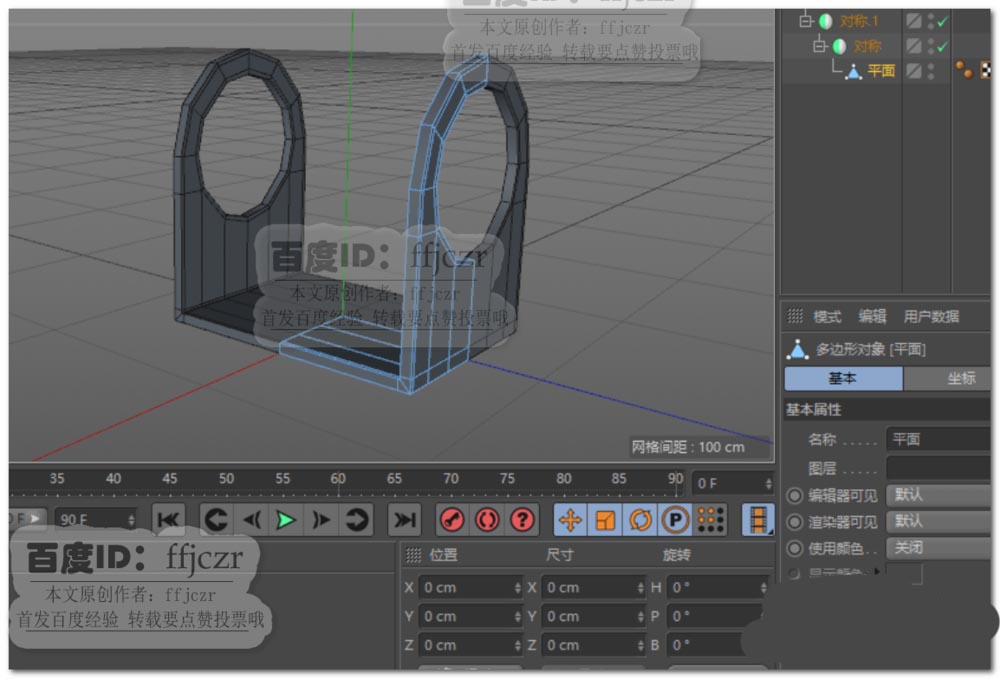

8、面模式中选中所有的面，进行挤压。勾选封顶，偏移值为-5.

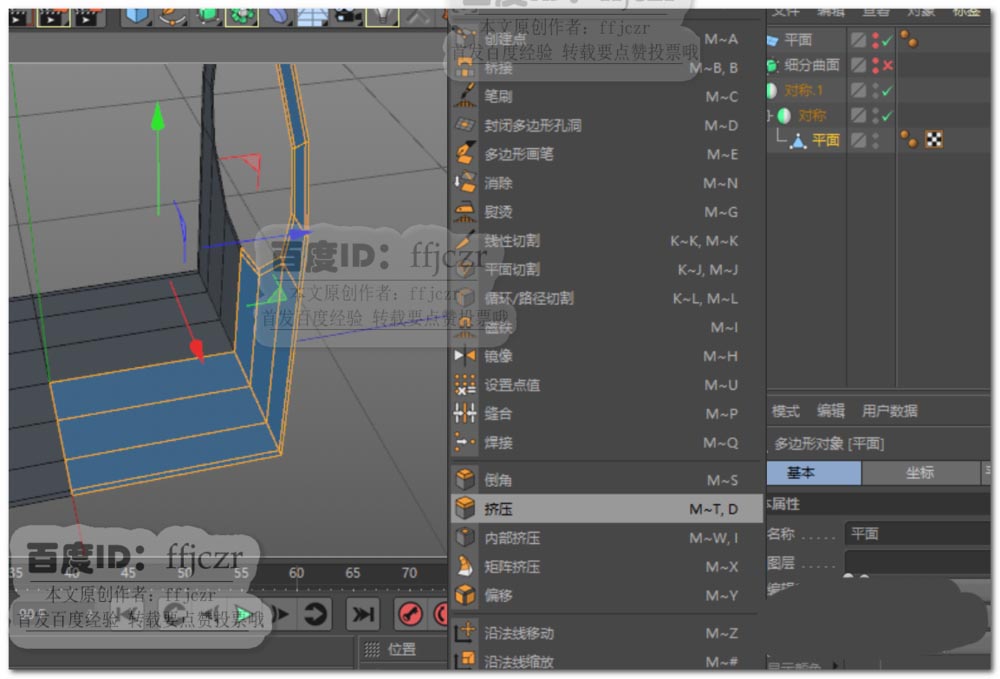

9、对折弯处用循环切刀工具添加二道循环控制线；最后给模型添加一个细分曲面。即可得到硬边模型U型片。
以上就是C4D中硬边模型U型片的创建方法，希望大家喜欢，请继续关注脚本之家。
