UG草图中有很多命令是基于现有曲线从而得到新的曲线，派生直线就是其中一个，可以生成单条直线的偏置线、两条平行线的中心线以及两条相交线的角平分线，该怎么使用派生直线命令呢？下面我们就来看看详细的教程。

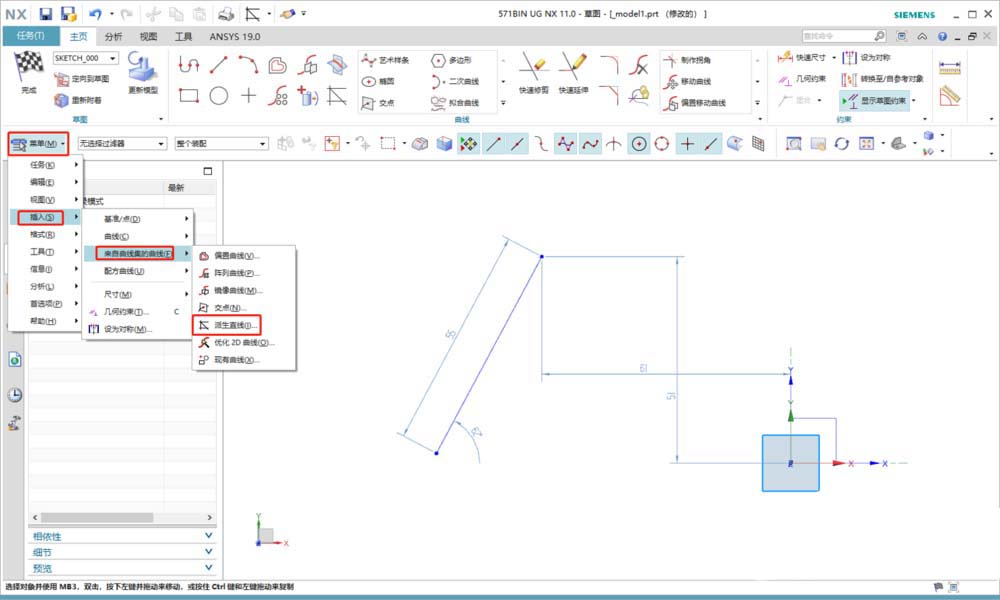

1、打开软件后，进入任务环境中草图，任意画一根直线，在依次点击菜单、插入、来自曲线集的曲线、派生曲线

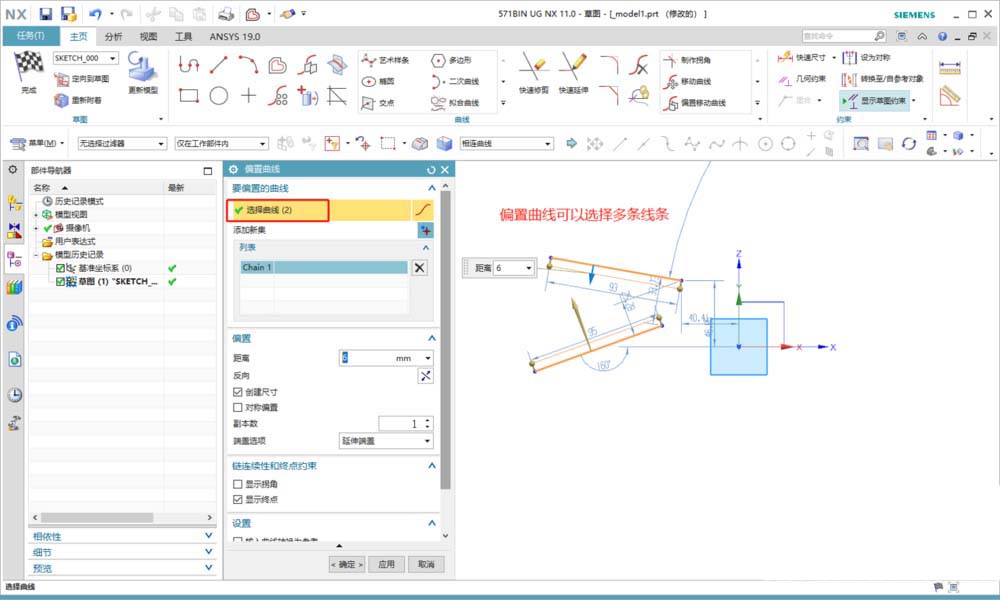

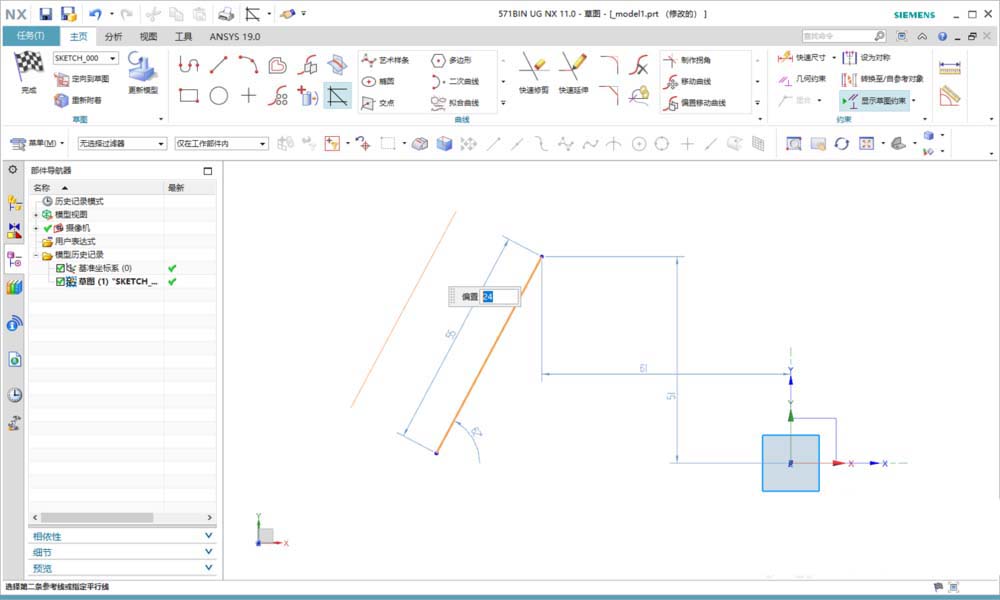

2、点击现有的直线，出线偏置窗口，可以直接输入数值后按Enter键确认，也可以移动到大概位置就点鼠标左键确认，后面再调整尺寸，这个操作的效果和偏置曲线是一样的

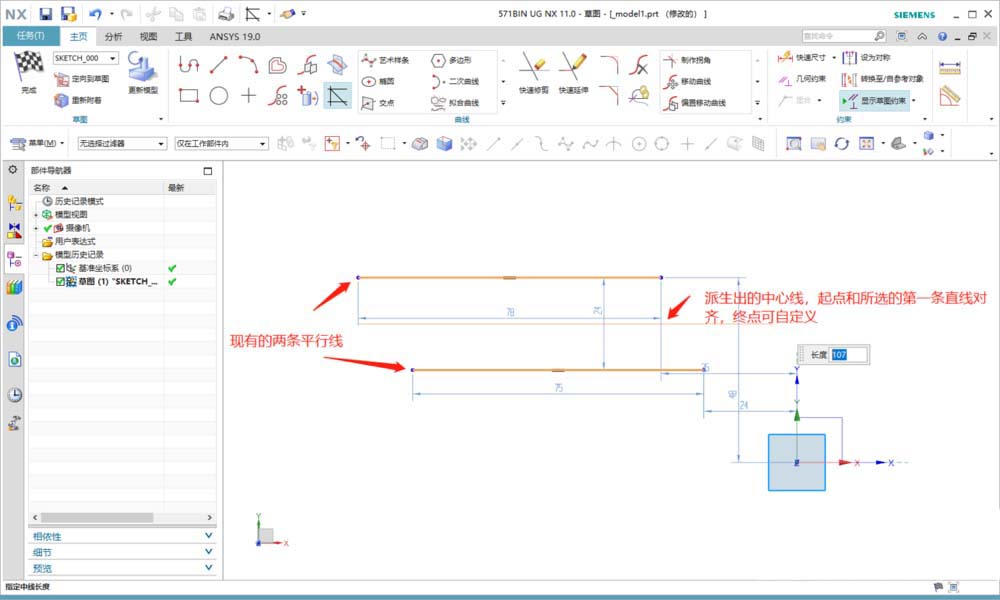

3、任意画两根平行线，再点击派生直线命令，选择两根直线即可生成中心线，中心线的起点和所选的第一条直线对齐，终点可自定义，注意该生成的中心线是没有任何约束的，需要添加尺寸约束

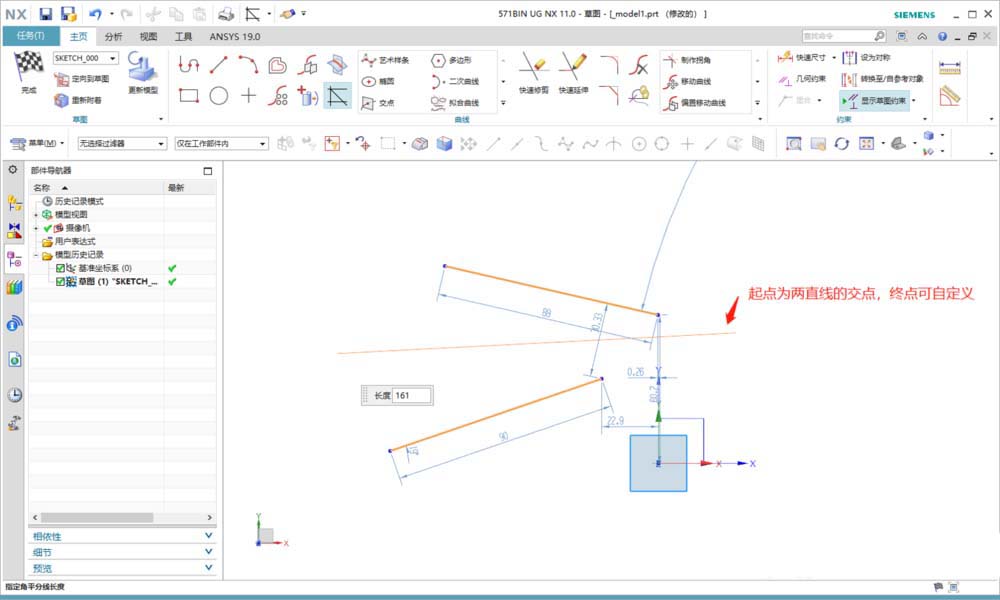

4、任意画两根不平行的线，再点击派生直线命令，选择两根直线即可生成角平分线，角平分线的起点是两直线的交点，终点可自定义，注意该生成的角平分线也是没有任何约束的，也需要添加尺寸约束
5、总结：
派生直线主要是用于生成中心线或角平分线，如果是要偏置曲线的话，使用偏置曲线命令可操作性更强
